本申請涉及玻璃制造，更具體地說，涉及一種玻璃窯爐高性能電極加熱元件。

背景技術：

1、玻璃窯爐中常使用電極融化玻，當電流通過電極進入玻璃料時，由于玻璃的電阻性，電流會轉化為熱能（焦耳熱）。這種熱能足以使玻璃達到其熔點（通常在1000℃到1500℃之間），電流的持續通過導致溫度持續升高，使得固體玻璃原料逐漸熔化變成液態。玻璃冷料的添加過程中，會導致玻璃液電阻率出現波動，影響玻璃窯爐對玻璃的熔融效率與效果。

2、經檢索，現有公開號為cn118145870a的專利文獻，提供一種玻璃窯爐輔助加熱的底插式電極、電極系統及推進方法，該方法通過測量鉬電極回路電壓與回路電流，然后計算測量回路電阻，從而推算出鉬電極的侵蝕量，進而計算出鉬電極的推進量，并根據侵蝕量對鉬電極伸出玻璃窯爐內的長度進行調整。

3、雖然上述方法能夠通過調節鉬電極的伸出玻璃窯爐內的長度，維持爐內的溫度，增加玻璃熔融的效率，但是采用往復伸縮的方式對鉬電極進行調節，容易導致鉬電極的磨損，降低鉬電極的使用壽命。鑒于此，我們提出一種玻璃窯爐高性能電極加熱元件。

技術實現思路

1、1.要解決的技術問題

2、本申請的目的在于提供一種玻璃窯爐高性能電極加熱元件，以解決上述背景技術中提出的問題。

3、2.技術方案

4、本申請是通過以下技術方案實現的：

5、一種玻璃窯爐高性能電極加熱元件，包括安裝座，所述安裝座內轉動連接有電極主體，所述電極主體上端呈彎折狀設置，且電極主體呈傾斜狀與安裝座轉動連接，所述安裝座安裝在玻璃窯爐底部，所述安裝座下部安裝有轉動驅動，所述轉動驅動用于驅動電極主體轉動，所述安裝座下部安裝有冷卻機構，所述冷卻機構用于冷卻位于轉動驅動下方的電極主體，所述電極主體端部電連接有引電盤。

6、作為本申請文件技術方案的一種可選方案，所述電極主體外側套設有保護套，所述電極主體彎折端伸出保護套，所述保護套與安裝座轉動連接。

7、作為本申請文件技術方案的一種可選方案，所述保護套采用氮化硅陶瓷材料制成。

8、作為本申請文件技術方案的一種可選方案，所述電極主體采用鉬制成。

9、作為本申請文件技術方案的一種可選方案，所述轉動驅動包括驅動電機、主動錐齒輪與被動錐齒輪，所述驅動電機通過安裝支架固定安裝在安裝座下方，所述主動錐齒輪與驅動電機輸出端連接固定，所述被動錐齒輪與保護套連接固定。

10、作為本申請文件技術方案的一種可選方案，所述保護套外側固定設有限位環，所述保護套通過限位環與安裝座轉動連接。

11、作為本申請文件技術方案的一種可選方案，所述冷卻機構包括冷卻套筒，所述冷卻套筒固定連接在安裝座底部，所述冷卻套筒套設在電極主體外側，所述冷卻套筒與電極主體之間設有間隙，所述冷卻套筒上設有進水口與排水口。

12、3.有益效果

13、與現有技術相比，本申請的有益效果是：

14、1.本申請通過在傾斜的電極主體上部設置彎折部，并能夠利用轉動驅動改變電極主體彎折部位于熔融玻璃內的高度；在玻璃冷料的添加過程，導致玻璃窯爐內的溫度分布不均勻時，能夠通過對電極主體彎折部位的高度進行調整，改變電流在熔融玻璃內的電流分布，實現對玻璃窯爐內的溫度分布的精確控制，確保玻璃的均勻加熱。

15、2.本申請通過在電極主體外部套設保護套，利用保護套對電極主體進行保護，能夠降低對電極主體位置調節時的磨損，增加電極主體的使用壽命。

技術特征：

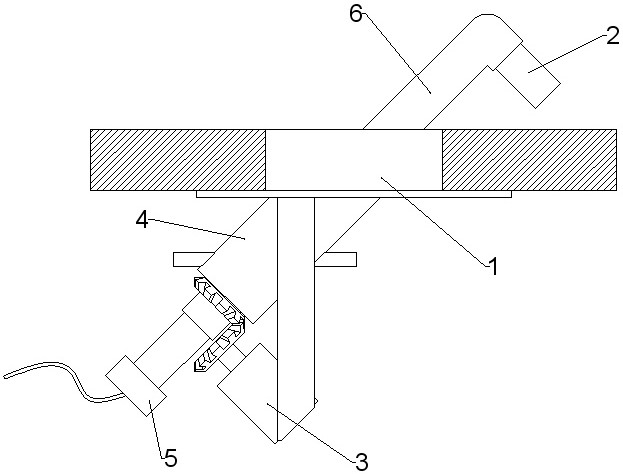

1.一種玻璃窯爐高性能電極加熱元件，其特征在于：包括安裝座（1），所述安裝座（1）內轉動連接有電極主體（2），所述電極主體（2）上端呈彎折狀設置，且電極主體（2）呈傾斜狀與安裝座（1）轉動連接，所述安裝座（1）安裝在玻璃窯爐底部，所述安裝座（1）下部安裝有轉動驅動（3），所述轉動驅動（3）用于驅動電極主體（2）轉動，所述安裝座（1）下部安裝有冷卻機構（4），所述冷卻機構（4）用于冷卻位于轉動驅動（3）下方的電極主體（2），所述電極主體（2）端部電連接有引電盤（5）。

2.根據權利要求1所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述電極主體（2）外側套設有保護套（6），所述電極主體（2）彎折端伸出保護套（6），所述保護套（6）與安裝座（1）轉動連接。

3.根據權利要求2所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述保護套（6）采用氮化硅陶瓷材料制成。

4.根據權利要求1所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述電極主體（2）采用鉬制成。

5.根據權利要求2所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述轉動驅動（3）包括驅動電機（301）、主動錐齒輪（302）與被動錐齒輪（303），所述驅動電機（301）通過安裝支架固定安裝在安裝座（1）下方，所述主動錐齒輪（302）與驅動電機（301）輸出端連接固定，所述被動錐齒輪（303）與保護套（6）連接固定。

6.根據權利要求2所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述保護套（6）外側固定設有限位環，所述保護套（6）通過限位環與安裝座（1）轉動連接。

7.根據權利要求1所述的一種玻璃窯爐高性能電極加熱元件，其特征在于：所述冷卻機構（4）包括冷卻套筒（401），所述冷卻套筒（401）固定連接在安裝座（1）底部，所述冷卻套筒（401）套設在電極主體（2）外側，所述冷卻套筒（401）與電極主體（2）之間設有間隙，所述冷卻套筒（401）上設有進水口（402）與排水口（403）。

技術總結
本申請公開了一種玻璃窯爐高性能電極加熱元件，屬于玻璃制造技術領域。一種玻璃窯爐高性能電極加熱元件，包括安裝座，安裝座內轉動連接有電極主體，電極主體上端呈彎折狀設置，且電極主體呈傾斜狀與安裝座轉動連接，安裝座安裝在玻璃窯爐底部，安裝座下部安裝有轉動驅動，轉動驅動用于驅動電極主體轉動，安裝座下部安裝有冷卻機構，冷卻機構用于冷卻位于轉動驅動下方的電極主體，電極主體端部電連接有引電盤。電極主體外側套設有保護套，保護套采用氮化硅陶瓷材料制成，氮化硅具有極好的機械強度和熱穩定性，即使在高溫下也能保持較高的強度和韌性，能夠?yàn)殡姌O主體提供有效的防護。

技術研發人員：張穩
受保護的技術使用者：四川蜀旺辰昇新材料有限責任公司
技術研發日：20240718
技術公布日：2025/4/28
