本技術涉及醫療護理輔助，尤其涉及了一種防拔管的導管監控電路及裝置。

背景技術：

1、患者就醫時通常需要配合各類導管進行治療，導管需用敷貼來進行固定，但是很多患者會因為置管不適出現主動拔管的現象，這種非計劃拔管有時會導致患者出現危險甚至危及生命，而重置導管對于患者來說不僅增加了痛苦，還大大增加了感染風險和機械性損傷風險。

2、而且患者在醫護人員不知情的情況下，進行拔管的操作，會增加醫護人員的工作量。

3、如現有技術：cn201911008805.x，其防拔管裝置設計復雜，不易操作。

技術實現思路

1、本實用新型針對現有技術中導管監控操作復雜，對于目前的監控不能及時的響應，增加醫護人員工作量的問題，提出了一種防拔管的導管監控電路及裝置。

2、為了解決上述技術問題，本實用新型通過下述技術方案得以解決：

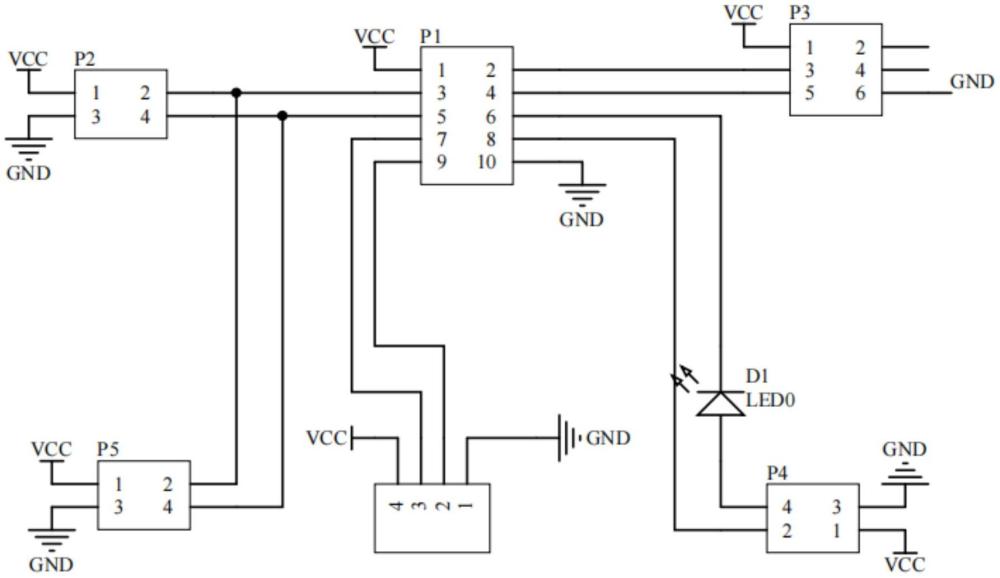

3、一種防拔管的導管監控電路，包括采集單元，微控制單元、通信單元和顯示單元，采集單元將采集的信號輸入至微控制單元，微控制單元對輸入的信號進行處理并將處理后的信號通過通信單元傳送至監控端；其采集單元包括至少一組壓敏采集模塊和至少一組位移采集模塊，壓敏采集模塊采集壓力信號傳送至微控制單元，位移采集模塊采集導管的位移信號，并將采集的位移信號傳送至微控制單元。

4、作為優選，還包括報警單元，微控制單元發送報警信號至報警單元，報警單元接收到報警信號進行報警提示。

5、作為優選，還包括顯示單元，微控制單元發送檢測信號至顯示單元，顯示單元對接收的檢測信號進行顯示。

6、作為優選，還包括光電隔離單元，光電隔離單元輸入端與采集單元及報警單元連接，輸出端輸出至微控制單元。

7、作為優選，壓敏采集模塊包括壓敏電阻rg7和放大單元u1a；壓敏電阻rg7的一端接地，另一端與放大單元u1a的輸入正端連接，放大單元u1a的輸出端為開關信號vout1。

8、作為優選，位移采集模塊包括觸摸模塊ts1和觸摸控制單元，觸摸模塊ts1輸出端與觸摸控制單元的in端連接，輸出端通過q端輸出signal_out信號。

9、為了解決上述技術問題，本申請還提供了一種防拔管的導管監控裝置，其包括防拔管的導管監控電路，防拔管的導管監控電路包括采集單元，微控制單元、通信單元和顯示單元，采集單元將采集的信號輸入至微控制單元，微控制單元對輸入的信號進行處理并將處理后的信號通過通信單元傳送至監控端；采集單元包括至少一組壓敏采集模塊和至少一組位移采集模塊，壓敏采集模塊采集壓力信號傳送至微控制單元，位移采集模塊采集導管的位移信號，并將采集的位移信號傳送至微控制單元。

10、本實用新型由于采用了以上技術方案設計：

11、本實用新型設計的防拔管的導管監控電路能夠對導管進行壓力和距離的監控，其能夠有效的延長導管的使用壽命；而且操作簡單，提高了醫護人員的工作效率。

12、本實用新型采用光電隔離單元，將過濾傳感器的微弱波動濾除過濾前端靜電影響cpu。進一步保證了設計的導管監控裝置的穩定性。

技術特征：

1.一種防拔管的導管監控電路，包括采集單元，微控制單元、通信單元和顯示單元，采集單元將采集的信號輸入至微控制單元，微控制單元對輸入的信號進行處理并將處理后的信號通過通信單元傳送至監控端；其特征在于，采集單元包括至少一組壓敏采集模塊和至少一組位移采集模塊，壓敏采集模塊采集壓力信號傳送至微控制單元，位移采集模塊采集導管的位移信號，并將采集的位移信號傳送至微控制單元。

2.根據權利要求1所述的一種防拔管的導管監控電路，其特征在于，還包括報警單元，微控制單元發送報警信號至報警單元，報警單元接收到報警信號進行報警提示。

3.根據權利要求1所述的一種防拔管的導管監控電路，其特征在于，還包括顯示單元，微控制單元發送檢測信號至顯示單元，顯示單元對接收的檢測信號進行顯示。

4.根據權利要求1所述的一種防拔管的導管監控電路，其特征在于，還包括光電隔離單元，光電隔離單元輸入端與采集單元及報警單元連接，輸出端輸出至微控制單元。

5.根據權利要求1所述的一種防拔管的導管監控電路，其特征在于，壓敏采集模塊包括壓敏電阻rg7和放大單元u1a；壓敏電阻rg7的一端接地，另一端與放大單元u1a的輸入正端連接，放大單元u1a的輸出端為開關信號vout1。

6.根據權利要求1所述的一種防拔管的導管監控電路，其特征在于，位移采集模塊包括觸摸模塊ts1和觸摸控制單元，觸摸模塊ts1輸出端與觸摸控制單元的in端連接，輸出端通過q端輸出signal_out信號。

7.一種防拔管的導管監控裝置，其特征在于，包括防拔管的導管監控電路，防拔管的導管監控電路包括采集單元，微控制單元、通信單元和顯示單元，采集單元將采集的信號輸入至微控制單元，微控制單元對輸入的信號進行處理并將處理后的信號通過通信單元傳送至監控端；采集單元包括至少一組壓敏采集模塊和至少一組位移采集模塊，壓敏采集模塊采集壓力信號傳送至微控制單元，位移采集模塊采集導管的位移信號，并將采集的位移信號傳送至微控制單元。

技術總結
本技術涉及醫療護理輔助技術領域，公開了一種防拔管的導管監控電路及裝置，其包括采集單元，微控制單元、通信單元和顯示單元，采集單元將采集的信號輸入至微控制單元，微控制單元對輸入的信號進行處理并將處理后的信號通過通信單元傳送至監控端；其采集單元包括至少一組壓敏采集模塊和至少一組位移采集模塊，壓敏采集模塊采集壓力信號傳送至微控制單元，位移采集模塊采集導管的位移信號，并將采集的位移信號傳送至微控制單元。本技術設計的防拔管的導管監控電路能夠對導管進行壓力和距離的監控，有效的延長導管的使用壽命；且操作簡單，提高了醫護人員的工作效率，節約了醫療資源。

技術研發人員：龔曉,詹建興
受保護的技術使用者：樂齡家大健康科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
