本技術涉及盲盒發放裝置領域，尤其涉及一種無人值守生活體驗館的盲盒發放裝置。

背景技術：

1、盲盒發放裝置是一種特殊的自動售貨機，專門用于售賣盲盒商品。盲盒通常指一種商品包裝形式，包裹內部的具體商品內容對消費者來說是未知的，消費者在購買時無法預先知道自己將會得到什么樣的商品。這種購買方式增加了神秘感和驚喜感，因此在市場上頗受歡迎。以下是盲盒發放裝置的基本工作原理和特點：商品選擇和支付：用戶在盲盒發放裝置上選擇他們感興趣的盲盒款式。這通常通過觸摸屏、按鈕或其他交互界面完成。用戶可能能夠預覽每個盲盒的外觀特征，但具體的內容仍是未知的。用戶完成選擇后，需要進行支付。支付方式通常與普通自動售貨機相似，可以使用硬幣、紙幣、信用卡、借記卡或者手機支付等方式。盲盒發放過程：當支付成功確認后，盲盒發放裝置會啟動發放程序。發放過程中，裝置通常會使用機械裝置或者電動系統，將用戶選擇的盲盒從存放區域(通常是特定的貨道)移動到取貨口。盲盒發放裝置需要確保盲盒在移動和落下的過程中不受損壞，以保持商品的神秘性和完整性。用戶取貨：一旦盲盒到達取貨口，用戶可以從取貨口中取出他們購買的盲盒。在這一過程中，盲盒發放裝置可能會顯示交易完成的提示信息，確保用戶了解他們可以安全取走盲盒。安全和用戶體驗：盲盒發放裝置的設計需要考慮到安全性和用戶體驗。這包括確保商品在發放過程中不受損壞，以及用戶能夠方便地進行選擇、支付和取貨的流程。盲盒發放裝置通常設計精良，以確保盲盒商品能夠保持其神秘性和消費者的購物體驗。這種設備在現代零售市場中越來越流行，為消費者帶來了一種新穎和有趣的購物方式。

2、但是目前的盲盒發放裝置無法同時裝載不同大小的盲盒或者在裝置不同大小的盲盒時導致內部空間利用率較低從而浪費內部空間，以及盲盒可能在掉落時會被卡住，從而需要將裝置打開來取出盲盒，需要人工操作，比較費時費力。

3、對此，針對該技術問題，本申請而提出一種無人值守生活體驗館的盲盒發放裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種無人值守生活體驗館的盲盒發放裝置，旨在使裝置可以同時裝置不同大小的盲盒并且提高裝置的內部空間利用率，以及在盲盒在卡在裝置內部時可以不需要將裝置打開便將盲盒從裝置內部取出，從而節約人力。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種無人值守生活體驗館的盲盒發放裝置，包括箱體，所述箱體內部四角處均固定連接有支撐管，所述支撐管的通過調節組件連接有貨物板，所述支撐管的外壁開設有多個轉槽和限位槽，所述箱體前側底側開設有出貨口，所述箱體的內部設置有防堵組件，所述箱體的頂側安裝有電機，所述箱體的前側右端固定連接有顯示屏，所述箱體的后側通過合頁連接有蓋板。

4、進一步地，所述調節組件包括固定連接在所述支撐管內部的圓桿，所述圓桿的轉動連接有多個轉圈，所述轉圈的外壁固定連接有支撐塊，所述支撐塊的底側過盈配合在限位槽中。

5、進一步地，所述貨物板底側四角均開設有凹槽，所述支撐塊的端部插接在凹槽中，所述貨物板的頂側固定連接有多個隔板，所述貨物板的頂側后端固定連接有多個電動推桿。

6、進一步地，所述防堵組件包括位于所述箱體內部前側的螺紋桿和限位桿，所述螺紋桿轉動連接在所述箱體內部前側左端，所述限位桿固定連接在所述箱體內部前側右端，所述限位桿和螺紋桿之間通過擠壓板相連。

7、進一步地，所述擠壓板的一端螺紋連接在螺紋桿的外壁上，所述擠壓板的另一端滑動連接在限位桿的外壁上，所述電機的驅動端固定連接在螺紋桿的頂端。

8、進一步地，所述箱體的前側固定連接有玻璃板。

9、進一步地，所述蓋板的右側中端固定連接有把手。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過轉動轉圈從而調節相鄰兩個貨物板之間的距離，從而改變箱體的內部空間分隔，通過將支撐塊的底側卡在限位槽中以及將支撐塊的端部卡在貨物板底側的凹槽中，從而提高箱體內部的空間利用率，使箱體可以同時裝載不同大小的盲盒，提高裝置的靈活性。

12、2、本實用新型中，通過電機驅動螺紋桿轉動，從而使擠壓板在箱體內部前側上下移動，從而將卡在箱體內部前側盲盒擠壓到出貨口處，從而防止盲盒卡在箱體中導致顧客有所損失，同時免去需要人工處理的麻煩。

技術特征：

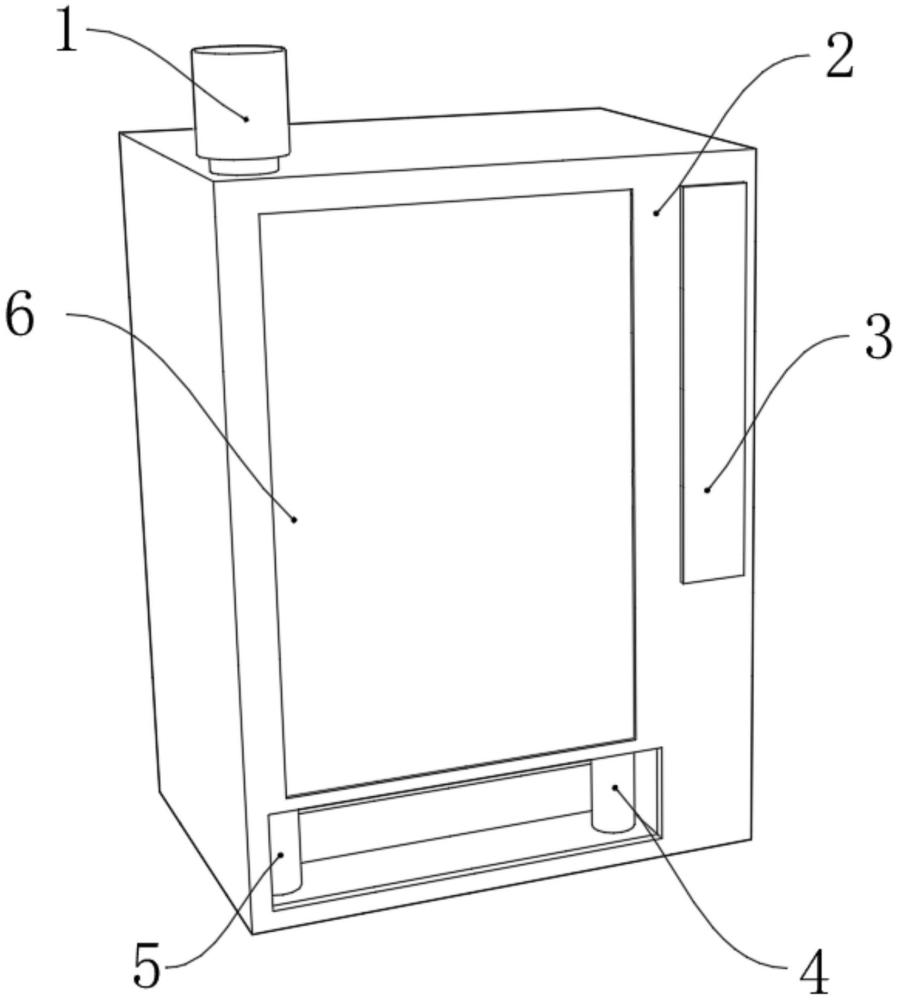

1.一種無人值守生活體驗館的盲盒發放裝置，包括箱體(2)，其特征在于：所述箱體(2)內部四角處均固定連接有支撐管(9)，所述支撐管(9)的通過調節組件連接有貨物板(10)，所述支撐管(9)的外壁開設有多個轉槽和限位槽，所述箱體(2)前側底側開設有出貨口，所述箱體(2)的內部設置有防堵組件，所述箱體(2)的頂側安裝有電機(1)，所述箱體(2)的前側右端固定連接有顯示屏(3)，所述箱體(2)的后側通過合頁連接有蓋板(7)。

2.根據權利要求1所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述調節組件包括固定連接在所述支撐管(9)內部的圓桿(14)，所述圓桿(14)的轉動連接有多個轉圈(15)，所述轉圈(15)的外壁固定連接有支撐塊(16)，所述支撐塊(16)的底側過盈配合在限位槽中。

3.根據權利要求2所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述貨物板(10)底側四角均開設有凹槽，所述支撐塊(16)的端部插接在凹槽中，所述貨物板(10)的頂側固定連接有多個隔板(11)，所述貨物板(10)的頂側后端固定連接有多個電動推桿(12)。

4.根據權利要求1所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述防堵組件包括位于所述箱體(2)內部前側的螺紋桿(5)和限位桿(4)，所述螺紋桿(5)轉動連接在所述箱體(2)內部前側左端，所述限位桿(4)固定連接在所述箱體(2)內部前側右端，所述限位桿(4)和螺紋桿(5)之間通過擠壓板(13)相連。

5.根據權利要求4所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述擠壓板(13)的一端螺紋連接在螺紋桿(5)的外壁上，所述擠壓板(13)的另一端滑動連接在限位桿(4)的外壁上，所述電機(1)的驅動端固定連接在螺紋桿(5)的頂端。

6.根據權利要求1所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述箱體(2)的前側固定連接有玻璃板(6)。

7.根據權利要求1所述的一種無人值守生活體驗館的盲盒發放裝置，其特征在于：所述蓋板(7)的右側中端固定連接有把手(8)。

技術總結
本技術涉及盲盒發放裝置領域，公開了一種無人值守生活體驗館的盲盒發放裝置，包括箱體，所述箱體內部四角處均固定連接有支撐管，所述支撐管的通過調節組件連接有貨物板，所述支撐管的外壁開設有多個轉槽和限位槽，所述箱體前側底側開設有出貨口，所述箱體的內部設置有防堵組件，所述箱體的頂側安裝有電機，所述箱體的前側右端固定連接有顯示屏，本技術中，通過轉動轉圈調節相鄰兩個貨物板之間的距離，從而改變裝置的內部空間分隔，從而提高裝置內部空間利用率，使箱體可以同時裝載不同大小的盲盒，提高裝置的靈活性，通過設置螺紋桿、限位桿和擠壓板來將卡在裝置內部的盲盒擠壓出來，免去人工處理的麻煩。

技術研發人員：朱世交,朱雪,董樂,陳芳芳
受保護的技術使用者：上海佰森網絡科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
