本申請關于一種致動裝置，尤指一種致動裝置的受力感應預警結構。

背景技術：

1、致動裝置被應用在電動床、護理床、病床、電動升降桌或椅等設備上，用以作為高度或仰角的調整已相當?shù)仄毡楹统Ｒ?jiàn)，當使用者對前述設備調整過程中遇到障礙物，則會與障礙物接觸并產生相互作用力，作用力會傳遞至致動裝置上，若是致動裝置不立即停止運作，致動裝置會因?yàn)檎系K物而產生損壞；若障礙物是人體，則會導致人體受到傷害。

2、另現有的致動裝置大都不具備有動態偵測功能，當其被應用在醫療床架上時，醫療人員或病人家屬無法通過終端裝置或設備，實際了解到病人是處于在床狀態還是離床狀態。

3、因此如何解決前述產品損壞、人體受傷、病人處于在床狀態還是離床狀態等問題，則為本申請人所要解決的技術課題。

技術實現思路

1、本申請的目的，在于提供一種致動裝置的受力感應預警結構，其可有效地防止產品損壞和人體受傷，且能夠隨時得知病人處于在床狀態還是離床狀態。

2、為了達成上述的目的，本申請?zhí)峁┮环N致動裝置的受力感應預警結構，致動裝置包括傳動機構及后支座，傳動機構包括導螺桿、軸承及離合器安裝座，受力感應預警結構包括力傳感器，其設置在軸承背向離合器安裝座的一側，并且被后支座所罩蓋。

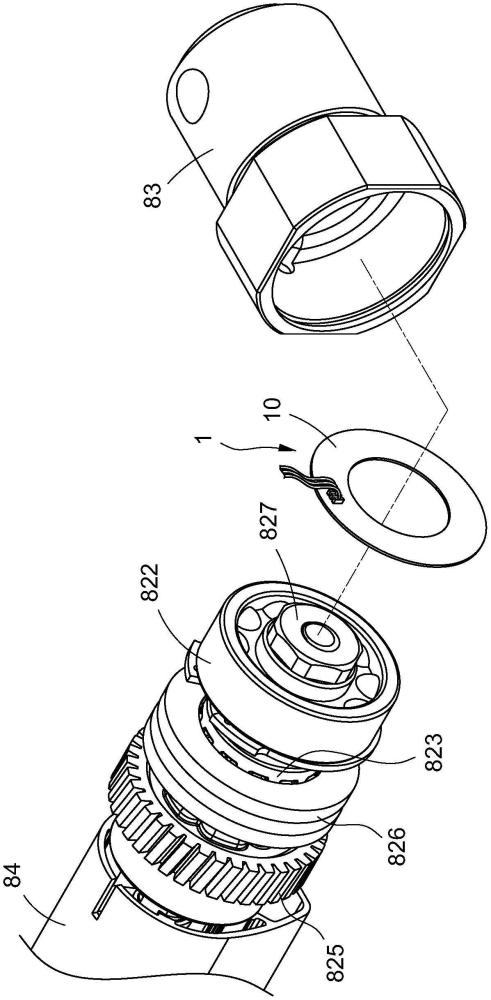

3、在一種實施方式中，力傳感器直接黏貼在軸承的端面。

4、在一種實施方式中，還包括套蓋構件，其固定在軸承背向離合器安裝座的一側。

5、在一種實施方式中，套蓋構件包括蓋板及自蓋板延伸的環形圈，蓋板固定在軸承的端面。

6、在一種實施方式中，還包括環形彈片，其固定在環形圈背向蓋板的一側，力傳感器黏貼在環形彈片的端面。

7、在一種實施方式中，套蓋構件還包括圓錐環，其形成在蓋板和環形圈之間。

8、在一種實施方式中，力傳感器為電阻應變片。

9、本申請還具有以下功效，借由力傳感器的設置，當伸縮管伸出或縮回過程中，負載有所變化時內部的環形彈片會產生微量變形，而力傳感器偵測到環形彈片的變形后會產生電阻值傳送到控制盒或控制終端上，醫療人員由此便可以此來偵測病人是處于在床狀態還是離床狀態；除此之外，其產生的電阻值還可作為防撞預警來使用，當伸縮管在伸縮過程中，如果遇到障礙物導致伸縮管無法順利伸出、縮回或是伸縮管受到撞擊都會導致導螺桿的受力變產生變化，進而讓環形彈片產生變形，力傳感器偵測到環形彈片的變形量將偵測結果傳送到控制盒，以提升使用的安全性。本申請的結構簡單、組裝容易，且材料成本等也相當?shù)牡土?/p>

技術特征：

1.一種致動裝置的受力感應預警結構，其特征在于，所述致動裝置包括傳動機構及后支座，所述傳動機構包括導螺桿、軸承及離合器安裝座，所述受力感應預警結構包括力傳感器，其設置在所述軸承背向所述離合器安裝座的一側，并且被所述后支座所罩蓋。

2.如權利要求1所述的致動裝置的受力感應預警結構，其特征在于，所述力傳感器直接黏貼在所述軸承的端面。

3.如權利要求1所述的致動裝置的受力感應預警結構，其特征在于，還包括套蓋構件，其固定在所述軸承背向所述離合器安裝座的一側。

4.如權利要求3所述的致動裝置的受力感應預警結構，其特征在于，所述套蓋構件包括蓋板及自所述蓋板延伸的環形圈，所述蓋板固定在所述軸承的端面。

5.如權利要求4所述的致動裝置的受力感應預警結構，其特征在于，還包括環形彈片，其固定在所述環形圈背向所述蓋板的一側，所述力傳感器黏貼在所述環形彈片的端面。

6.如權利要求5所述的致動裝置的受力感應預警結構，其特征在于，所述套蓋構件還包括圓錐環，其形成在所述蓋板和所述環形圈之間。

7.如權利要求1所述的致動裝置的受力感應預警結構，其特征在于，所述力傳感器為電阻應變片。

技術總結
本申請涉及一種致動裝置的受力感應預警結構，致動裝置包括傳動機構及后支座，傳動機構包括導螺桿、軸承及離合器安裝座，受力感應預警結構包括力傳感器，其設置在軸承背向離合器安裝座的一側，并且被后支座所罩蓋。借此，可有效地防止產品損壞和人體受傷，且能夠隨時得知病人處于在床狀態還是離床狀態。

技術研發人員：林煜暢
受保護的技術使用者：第一傳動科技股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
