本技術涉及氣體檢測領域，尤其涉及一種帶語音播報功能的氣體檢測裝置及系統。

背景技術：

1、在生產或使用可燃?xì)怏w及有毒氣體的生產設施及儲運設施的區域內，泄露氣體中可燃?xì)怏w濃度可能達到報警設定值時，設置可燃/有毒氣體檢測器和區域報警器進行報警。

2、傳統做法為：可燃/有毒氣體檢測器信號接至室內系統后，二級報警值觸發現場區域報警器，發出高于110dbba的報警鳴笛聲和發出報警燈光。現場人員只能知道有可燃或有毒氣體泄露，但不清楚泄露氣體的類別和含量。

技術實現思路

1、本實用新型提供了一種帶語音播報功能的氣體檢測裝置及系統，應用于生產可燃和/或有毒氣體的生產設施的區域內或者使用可燃和/或有毒氣體的儲運設施的區域內，不僅可以在氣體濃度超于預設值時發出警報和燈光警報，而且還能廣播出氣體的濃度和類別，現場巡檢人員聽到后在離開的過程中，若經過對應氣體的動設備或管道開關閥的操作柱時，能夠及時關閉對應設備或閥門，避免更大傷害和損失。

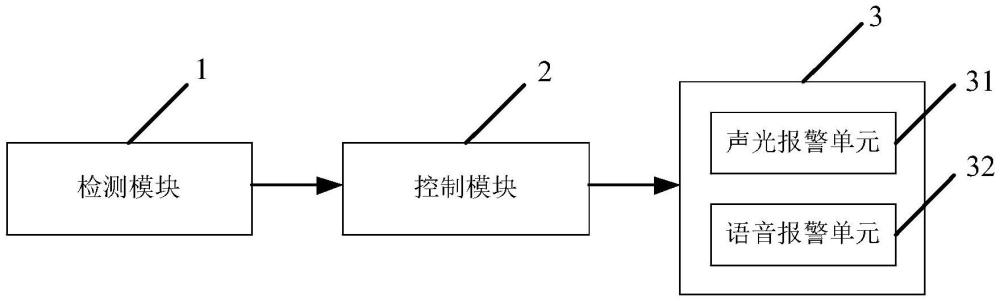

2、根據本實用新型的第一方面，提供了一種帶語音播報功能的氣體檢測裝置，應用于生產可燃和/或有毒氣體的生產設施的區域內或者使用可燃和/或有毒氣體的儲運設施的區域內，包括：檢測模塊、控制模塊和報警模塊；所述報警模塊包括聲光報警單元和語音報警單元；

3、所述檢測模塊的輸出端與所述控制模塊的輸入端連接，所述控制模塊的輸出端與所述報警模塊的輸入端連接；

4、當所述檢測模塊檢測到環境中氣體的濃度超過第一閾值時，所述控制模塊控制所述報警模塊發出第一報警信號，所述第一報警信號包括所述聲光報警單元輸出的第一報警鳴笛聲和第一報警燈光，以及所述語音報警單元輸出的第一語音提醒信息；

5、當所述檢測模塊檢測到環境中氣體的濃度超過第二閾值時，所述控制模塊控制所述報警模塊發出第二報警信號，所述第二報警信號包括所述聲光報警單元輸出的第二報警鳴笛聲和第二報警燈光，以及所述語音報警單元輸出的第二語音提醒信息；

6、其中，所述第一閾值小于所述第二閾值，所述第一語音提醒信息和所述第二語音提醒信息均包括所述氣體的濃度信息和所述氣體的類別信息。

7、可選的，所述第一報警鳴笛聲的音量和/或重復頻率小于所述第二報警鳴笛聲的音量和/或重復頻率，所述第一報警燈光的亮度和/或閃爍頻率小于所述第二報警燈光的亮度和/或閃爍頻率，所述第一語音提醒信息的重復頻率小于所述第二語音提醒信息的重復頻率。

8、可選的，所述氣體檢測裝置還包括第一傳輸模塊和第二傳輸模塊；

9、所述第一傳輸模塊的第一端與所述檢測模塊連接，所述第一傳輸模塊的第二端與所述控制模塊連接；

10、所述第二傳輸模塊的第一端與所述控制模塊連接，所述第二傳輸模塊的第二端與所述報警模塊連接。

11、可選的，所述氣體檢測裝置還包括備用電源模塊；所述備用電源模塊與所述檢測模塊連接。

12、可選的，所述備用電源模塊包括蓄電池。

13、可選的，所述控制模塊包括微處理器。

14、可選的，所述控制模塊安裝于系統信息收集室。

15、可選的，所述第一傳輸模塊和所述第二傳輸模塊包括信號電纜。

16、可選的，所述語音報警單元包括擴音器。

17、根據本實用新型的第二方面，提供了一種帶語音播報功能的氣體檢測系統，包括第一方面任一所述的氣體檢測裝置和顯示屏，當所述氣體檢測裝置檢測到環境中氣體的濃度超過第一閾值時，所述顯示屏顯示所述氣體的信息；其中，所述氣體的信息包括所述氣體的濃度值和所述氣體的類別。

18、本實用新型公開了一種帶語音播報功能的氣體檢測裝置，應用于生產可燃和/或有毒氣體的生產設施的區域內或者使用可燃和/或有毒氣體的儲運設施的區域內，包括：檢測模塊、控制模塊和報警模塊；報警模塊包括聲光報警單元和語音報警單元；檢測模塊的輸出端與控制模塊的輸入端連接，控制模塊的輸出端與報警模塊的輸入端連接；當檢測模塊檢測到環境中氣體的濃度超過第一閾值時，控制模塊控制報警模塊發出第一報警信號，第一報警信號包括聲光報警單元輸出的第一報警鳴笛聲和第一報警燈光，以及語音報警單元輸出的第一語音提醒信息；當檢測模塊檢測到環境中氣體的濃度超過第二閾值時，控制模塊控制報警模塊發出第二報警信號，第二報警信號包括聲光報警單元輸出的第二報警鳴笛聲和第二報警燈光，以及語音報警單元輸出的第二語音提醒信息；其中，第一閾值小于第二閾值，第一語音提醒信息和第二語音提醒信息均包括氣體的濃度信息和氣體的類別信息。本實用新型提供的一種帶語音播報功能的氣體檢測裝置，應用于生產可燃和/或有毒氣體的生產設施的區域內或者使用可燃和/或有毒氣體的儲運設施的區域內，不僅可以在氣體濃度超于預設值時發出警報和燈光警報，而且還能廣播出氣體的濃度和類別，現場巡檢人員聽到后在離開的過程中，若經過對應氣體的動設備或管道開關閥的操作柱時，能夠及時關閉對應設備或閥門，避免更大傷害和損失。

19、應當理解，本部分所描述的內容并非旨在標識本實用新型的實施例的關鍵或重要特征，也不用于限制本實用新型的范圍。本實用新型的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種帶語音播報功能的氣體檢測裝置，其特征在于，應用于生產可燃和/或有毒氣體的生產設施的區域內或者使用可燃和/或有毒氣體的儲運設施的區域內，包括：檢測模塊、控制模塊和報警模塊；所述報警模塊包括聲光報警單元和語音報警單元；

2.根據權利要求1所述的氣體檢測裝置，其特征在于，所述第一報警鳴笛聲的音量和/或重復頻率小于所述第二報警鳴笛聲的音量和/或重復頻率，所述第一報警燈光的亮度和/或閃爍頻率小于所述第二報警燈光的亮度和/或閃爍頻率，所述第一語音提醒信息的重復頻率小于所述第二語音提醒信息的重復頻率。

3.根據權利要求1所述的氣體檢測裝置，其特征在于，所述氣體檢測裝置還包括第一傳輸模塊和第二傳輸模塊；

4.根據權利要求1所述的氣體檢測裝置，其特征在于，所述氣體檢測裝置還包括備用電源模塊；所述備用電源模塊與所述檢測模塊連接。

5.根據權利要求4所述的氣體檢測裝置，其特征在于，所述備用電源模塊包括蓄電池。

6.根據權利要求1所述的氣體檢測裝置，其特征在于，所述控制模塊包括微處理器。

7.根據權利要求1所述的氣體檢測裝置，其特征在于，所述控制模塊安裝于系統信息收集室。

8.根據權利要求3所述的氣體檢測裝置，其特征在于，所述第一傳輸模塊和所述第二傳輸模塊包括信號電纜。

9.根據權利要求1所述的氣體檢測裝置，其特征在于，所述語音報警單元包括擴音器。

10.一種帶語音播報功能的氣體檢測系統，其特征在于，包括權利要求1-9任一所述的氣體檢測裝置和顯示屏，當所述氣體檢測裝置檢測到環境中氣體的濃度超過第一閾值時，所述顯示屏顯示所述氣體的信息；其中，所述氣體的信息包括所述氣體的濃度值和所述氣體的類別。

技術總結
本技術公開了一種帶語音播報功能的氣體檢測裝置及系統，當檢測模塊檢測到環境中氣體的濃度超過第一閾值時，控制模塊控制報警模塊發出第一報警信號，第一報警信號包括聲光報警單元輸出的第一報警鳴笛聲和第一報警燈光，以及語音報警單元輸出的第一語音提醒信息；當檢測模塊檢測到環境中氣體的濃度超過第二閾值時，控制模塊控制報警模塊發出第二報警信號，第二報警信號包括聲光報警單元輸出的第二報警鳴笛聲和第二報警燈光，以及語音報警單元輸出的第二語音提醒信息。本技術提供的氣體檢測裝置不僅可以在氣體濃度超于預設值時發出聲音警報和燈光警報，而且還能廣播出氣體的濃度和類別，避免造成更大傷害和損失。

技術研發人員：彭國平,楊東婷,趙偉
受保護的技術使用者：勝幫科技股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
