本發明涉及電動汽車領域，具體而言，涉及一種電動汽車中動力電池加熱裝置。

背景技術：

由于目前的環境污染問題日益嚴重，從汽車產業升級、節能減排、能源安全的戰略高度出發，電動汽車技術及產業得到了大力的推動和發展，電動汽車得到了推廣應用。然而，一些應用的實際問題也開始凸顯，其中，電動汽車中動力電池的充放電性能是影響用戶選擇電動汽車的主要問題。尤其是在高寒地區，電動汽車動力電池的充放電性能和使用壽命急劇下降，嚴重影響了用戶的行駛里程和車輛使用成本。因此，動力電池組必須擁有合理、科學和高效的加熱系統。

目前，對動力電池加熱的問題尚未得到足夠的重視。現有的加熱方法主要包括：電池內部加熱法、氣體加熱法、加熱板加熱法、加熱套加熱法、加熱膜加熱法等。內部加熱法難以在電動汽車車內實現，而且影響電池的使用壽命。氣體加熱法存在加熱速度慢和加熱能耗較高的問題。加熱板加熱法由于是對電池組整體加熱，容易造成電池各單體之間溫度分布不均勻。加熱套加熱法存在不利于電池散熱的問題。加熱膜加熱法以動力電池組本身為電源，受到電池本身容量和電量的限制。

針對相關技術中對電動汽車中動力電池的加熱方式無法滿足實際應用要求的技術問題，目前尚未提出有效的解決方案。

技術實現要素：

本發明實施例提供了一種電動汽車中動力電池加熱裝置，以至少解決相關技術中對電動汽車中動力電池的加熱方式無法滿足實際應用要求的技術問題。

根據本發明實施例的一個方面，提供了一種電動汽車中動力電池加熱裝置，其特征在于，該裝置用于加熱電動汽車的動力電池，包括：至少一片加熱板，加熱板與動力電池的一個側面相鄰設置，用于產生熱量以提高動力電池所處環境的溫度，其中，加熱板采用熱傳導率高于預設閾值的材料；至少一個控制電路，與至少一片加熱板一一對應連接，用于控制對應的加熱板是否產生熱量；處理器，分別與至少一個控制電路相連接，用于輸出控制指令以指示至少一個控制電路是否控制對應的加熱板產生熱量。

進一步地，該裝置還包括：電源，用于為至少一片加熱板提供電壓源或電流源；電源開關，設置在電源與至少一個控制電路之間，用于控制電源與至少一個控制電路導通或斷開。

進一步地，電源開關還與處理器相連接，用于根據處理器輸出的控制指令導通或斷開。

進一步地，至少一片加熱板包括第一片加熱板和第二片加熱板，第一片加熱板與動力電池的第一面相鄰設置，第二片加熱板與動力電池的第二面相鄰設置，其中，第一面和第二面為相對的面。

進一步地，至少一個控制電路包括：第一控制電路，第一控制電路與第一片加熱板對應連接；第二控制電路，第二控制電路與第二片加熱板對應連接，其中，第一控制電路包括：第一開關，第一開關用于控制第一片加熱板與電源的通斷，第二控制電路包括：第二開關，第二開關用于控制第二片加熱板與電源的通斷。

進一步地，第一開關和第二開關為晶體管開關，控制指令包括第一電平和第二電平，處理器與第一開關和第二開關相連接，用于向第一開關輸出第一電平或第二電平，并向第二開關輸出第一電平或第二電平。

進一步地，該裝置還包括：溫度傳感器，設置在動力電池的表面或內部，用于監測動力電池的溫度，其中，溫度傳感器還與處理器相連接，用于將溫度發送至處理器。

進一步地，該裝置還包括：處理器為電動汽車的電池管理單元bmu。

進一步地，電池管理單元bmu還設置有信號接收端，電池管理單元bmu用于通過信號接收端接收控制信號以產生控制指令。

進一步地，動力電池與至少一片加熱板電連接并與電池管理單元bmu相連接，用于接收電池管理單元bmu的供電指令以向至少一片加熱板提供電源。

在本發明實施例中，通過至少一片加熱板，加熱板與動力電池的一個側面相鄰設置，用于產生熱量以提高動力電池所處環境的溫度，其中，加熱板采用熱傳導率高于預設閾值的材料；至少一個控制電路，與至少一片加熱板一一對應連接，用于控制對應的加熱板是否產生熱量；處理器，分別與至少一個控制電路相連接，用于輸出控制指令以指示至少一個控制電路是否控制對應的加熱板產生熱量，解決了相關技術中對電動汽車中動力電池的加熱方式無法滿足實際應用要求的技術問題，進而實現了滿足電動汽車中動力電池的加熱需求的技術效果。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是根據本發明實施例的一種可選的電動汽車中動力電池加熱裝置的示意圖；

圖2是根據本發明實施例的另一種可選的電動汽車中動力電池加熱裝置的示意圖。

具體實施方式

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本發明保護的范圍。

需要說明的是，本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本發明的實施例能夠以除了在這里圖示或描述的那些以外的順序?qū)嵤４送猓g(shù)語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含。

根據本發明實施例的一個方面，提供了一種電動汽車中動力電池加熱裝置。

圖1是根據本發明實施例的一種可選的電動汽車中動力電池加熱裝置的示意圖，如圖1所示，該裝置包括：

至少一片加熱板，加熱板與動力電池的一個側面相鄰設置，用于產生熱量以提高動力電池所處環境的溫度，其中，加熱板采用熱傳導率高于預設閾值的材料；至少一個控制電路，與至少一片加熱板一一對應連接，用于控制對應的加熱板是否產生熱量；處理器，分別與至少一個控制電路相連接，用于輸出控制指令以指示至少一個控制電路是否控制對應的加熱板產生熱量。

該實施例通過至少一片加熱板，加熱板與動力電池的一個側面相鄰設置，用于產生熱量以提高動力電池所處環境的溫度，其中，加熱板采用熱傳導率高于預設閾值的材料；至少一個控制電路，與至少一片加熱板一一對應連接，用于控制對應的加熱板是否產生熱量；處理器，分別與至少一個控制電路相連接，用于輸出控制指令以指示至少一個控制電路是否控制對應的加熱板產生熱量，解決了相關技術中對電動汽車中動力電池的加熱方式無法滿足實際應用要求的技術問題，進而實現了滿足電動汽車中動力電池的加熱需求的技術效果。

優選地，該裝置還包括：電源，用于為至少一片加熱板提供電壓源或電流源；電源開關，設置在電源與至少一個控制電路之間，用于控制電源與至少一個控制電路導通或斷開。

優選地，電源開關還與處理器相連接，用于根據處理器輸出的控制指令導通或斷開。

優選地，至少一片加熱板包括第一片加熱板和第二片加熱板，第一片加熱板與動力電池的第一面相鄰設置，第二片加熱板與動力電池的第二面相鄰設置，其中，第一面和第二面為相對的面。

優選地，至少一個控制電路包括：第一控制電路，第一控制電路與第一片加熱板對應連接；第二控制電路，第二控制電路與第二片加熱板對應連接，其中，第一控制電路包括：第一開關，第一開關用于控制第一片加熱板與電源的通斷，第二控制電路包括：第二開關，第二開關用于控制第二片加熱板與電源的通斷。

優選地，第一開關和第二開關為晶體管開關，控制指令包括第一電平和第二電平，處理器與第一開關和第二開關相連接，用于向第一開關輸出第一電平或第二電平，并向第二開關輸出第一電平或第二電平。

優選地，該裝置還包括：溫度傳感器，設置在動力電池的表面或內部，用于監測動力電池的溫度，其中，溫度傳感器還與處理器相連接，用于將溫度發送至處理器。

優選地，該裝置還包括：處理器為電動汽車的電池管理單元bmu。

優選地，電池管理單元bmu還設置有信號接收端，電池管理單元bmu用于通過信號接收端接收控制信號以產生控制指令。

優選地，動力電池與至少一片加熱板電連接并與電池管理單元bmu相連接，用于接收電池管理單元bmu的供電指令以向至少一片加熱板提供電源。

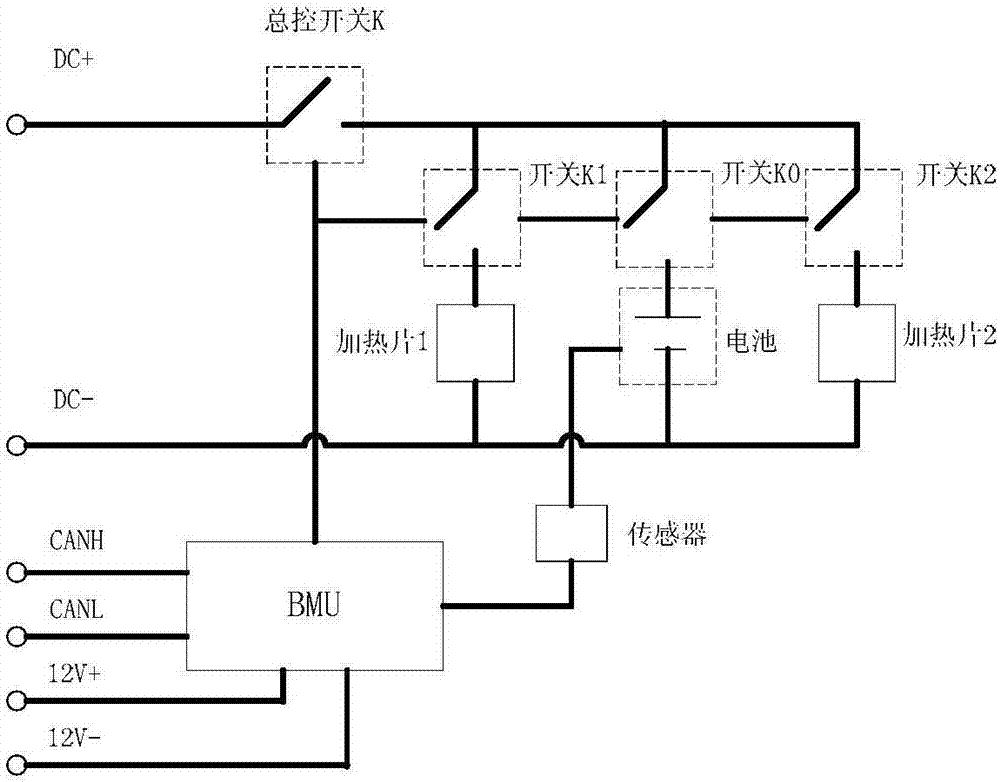

圖2是根據本發明實施例的另一種可選的電動汽車中動力電池加熱裝置的示意圖，該實施例可以作為上述實施例的一個優選實施例。如圖2所示，該裝置包括：加熱片1、加熱片2、開關k1、開關k2、開關k0、總控開關k、電池管理單元bmu、傳感器。

圖2中的電池為電動汽車的動力電池單體或若干電池單體的串聯模組。加熱片1和2采用升溫速度快的加熱材料，在通過電流時能迅速產生大量熱量，用于給電池加熱。總控開關k為電池單元的總控開關，由電池管理單元bmu控制其通斷。開關k0為電池充電的控制開關，由電池管理單元bmu控制其通斷。開關k1為加熱片1的控制開關，由電池管理單元bmu控制其通斷。開關k2為加熱片2的控制開關，由電池管理單元bmu控制其通斷。傳感器可以包括溫度傳感器、電流傳感器和電壓傳感器，每個傳感器可以對應的采集電池的實時溫度、電流和電壓信息，并傳遞給bmu作為控制策略判斷依據。電池管理單元bmu為電池的控制器，用于收集電池信息并發送充電、放電或加熱控制信號。dc+和dc-為電池正極和負極連接線端子，用于外接充電電源。canh和canl為can通信正極和負極連接線端子，用于連接電池管理系統bms。12v+和12v-為低壓輔助電源連接線端子，用于外接輔助電源。

其中，車載的動力電池可以由n個電池單元并聯而成。通過canh和canl總線，以及12v+和12v-端子連接電池管理系統bms，通過dc+和dc-連接外接電源，即充電機。低壓輔助電源由充電機提供。充電過程中，由bms負責將充電命令下發給電池單元的bmu，并收集bmu采集上來的溫度、電壓和電流等信息，通過can總線向充電機發送充電狀態和充電需求。

在使用該實施例提供的加熱裝置時，可以首先對bmu設定加熱系統啟動的溫度閾值t0，.在電池充電啟動前，開關k0，k1，k2處于斷開狀態，啟動充電時，bmu控制總控開關k閉合。當bmu通過傳感器探測到電池環境溫度大于t0，閉合開關k0，啟動電池充電程序，對電池進行充電。當bmu通過傳感器探測到電池環境溫度小于等于t0，可根據電池電壓選擇加熱能量供給模式。加熱能量供給模式包括：外電源加熱和電池加熱。當電池電壓小于電壓閾值u0，啟動外電源加熱模式：斷開開關k0，閉合開關k1和k2，對加熱片1和加熱片2進行加熱。當電池電壓大于等電壓閾值u0，啟動電池加熱模式：斷開開關k，閉合開關k0、k1和k2，對加熱片1和加熱片2進行加熱。在充電過程中bmu實時監測電池溫度、電壓和電流，當電池環境溫度恢復為t0時，繼續監測電池的環境溫度。

上述本申請實施例順序不代表實施例的優劣。

在本申請的上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳述的部分，可以參見其他實施例的相關描述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的技術內容，可通過其它的方式實現。其中，以上所描述的裝置實施例僅僅是示意性的，例如所述單元的劃分，可以為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，單元或模塊的間接耦合或通信連接，可以是電性或其它的形式。

另外，在本申請各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本申請的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可為個人計算機、服務器或者網絡設備等)執行本申請各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：u盤、只讀存儲器(rom，read-onlymemory)、隨機存取存儲器(ram，randomaccessmemory)、移動硬盤、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述僅是本申請的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本申請原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本申請的保護范圍。
