本發明屬于連接器，具體涉及一種用于一體化小型堆穩壓器電加熱器的快速接插件組件。

背景技術：

1、目前一體化小型反應堆是核能開發領域的熱點，其中小型壓水反應堆是目前最成熟、工程可實現性最高的堆型，也是國內外重點推進研發及部署的重點項目。

2、小型壓水反應堆中的穩壓器電加熱器(以下簡稱“電加熱器”)的主要功能是在額定工況和變負荷運行中加熱穩壓器中的反應堆冷卻劑，使其維持在滿足運行壓力的溫度下，從而控制和調節反應堆冷卻劑系統的壓力波動。電加熱器均為獨立的單元，數量約為幾十根。

3、在反應堆壓力容器側，目前采用的技術是穩壓器電加熱器與電纜采用接線銅鼻與螺栓連接的形式實現固定連接(詳見cn213936718u核電穩壓器電加熱器接線組件)，電纜另一側與反應堆安全殼內的貫穿件連接。

4、一體化小型堆穩壓器電加熱器所處位置存在有一定劑量的γ射線、中子射線，施工區域狹小，正常長期工作溫度約260℃，停堆維護期間最高為50℃。

5、一體化小型堆定期停堆、換料期間，需對穩壓器電加熱器的電加熱棒或者對電纜進行定期更換，需要對穩壓器電加熱器與電纜進行解耦及耦合操作。

6、鑒于一體化小型堆定期停堆、換料期間，需對穩壓器電加熱器的電加熱棒或者對電纜進行定期更換，需要對穩壓器電加熱器與電纜進行解耦及耦合操作。并鑒于一體化小型堆穩壓器電加熱器所處位置存在有一定劑量的γ射線、中子射線，施工區域狹小，停堆維護期間最高為50℃。目前技術中的一體化小型堆穩壓器電加熱器與電纜采用接線銅鼻與螺栓連接的方式在解耦或耦合過程中需要較大的操作空間、操作復雜、需求工期較長、操作者在有害射線環境中暴露較久，對操作者健康損害較大。且將接線銅鼻與螺栓連接進行解耦或耦合操作時需要一定數量的工具及緊固件，會對反應堆造成產生多余物風險。

技術實現思路

1、為解決上述一體化小型堆穩壓器電加熱器與電纜連接的方式存在不足的問題，本發明提供一種用于一體化小型堆穩壓器電加熱器的快速接插件組件。

2、本發明的目的是采用以下技術方案來實現。依據本發明提出的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，包括前端相互插接配合的插座、插頭，所述插座內的插座接觸件后端通過導線與電加熱器中加熱棒頭部對應的電極柱連接，插座殼體的后端以及加熱棒前端外壁之間套設固定有套筒，套筒用于包裹導線及電極柱；所述插頭內的插頭接觸件后端與電纜的線芯連接，插頭接觸件的前端用于與插座接觸件的前端對插。

3、與現有技術相比，本發明的有益之處在于：

4、本發明將組件中插頭內的接觸件與電纜可靠電氣導通，將插座內的接觸件與加熱棒可靠電氣導通，插頭與插座采用快速插拔結構，可瞬間實現插頭與插座的快速解耦；插頭、插座的快速解耦與耦合，即實現了插頭尾部連接的電纜與插座尾部連接的電加熱器的快速解耦與耦合。

5、進一步地，所述插座接觸件、插頭接觸件中的一個為插針接觸件、另一個為插孔接觸件，插針接觸件、插孔接觸件的前端能夠相互對插、后端均為用于與導線或線芯壓接的壓線筒結構，插孔接觸件的對插端外側套設插孔護套。

6、進一步地，所述插座的插座殼體內設置矮絕緣體、絕緣壓板i，插座殼體內壁設有與矮絕緣體向前擋止配合的擋止結構，插座接觸件插裝在矮絕緣體內，矮絕緣體與插座接觸件向前擋止配合，絕緣壓板i插裝在矮絕緣體的后側并與插座接觸件、矮絕緣體向后擋止配合，插座殼體后端設置用于與絕緣壓板i向后擋止配合的螺紋擋圈；所述插頭的插頭殼體內設置高絕緣體、絕緣壓板ii，插頭殼體內壁設有與高絕緣體向前擋止配合的擋止結構，插頭接觸件插裝在高絕緣體內，高絕緣體與插頭接觸件向前擋止配合，絕緣壓板ii插裝在高絕緣體的后側并與插頭接觸件、高絕緣體向后擋止配合，插頭殼體后端設置用于與絕緣壓板ii向后擋止配合的尾夾套筒。

7、進一步地，所述尾夾套筒的尾部設置用于夾持電纜的尾夾壓板以及對尾夾壓板固定的螺釘及彈墊；電纜的外部套設柔性波紋管，柔性波紋管的前端套設固定在插頭殼體的后端。

8、與現有技術相比，本發明的有益之處在于：

9、通過尾夾壓板將電纜與插頭牢固連接，避免在快速拉拔時電纜與插頭損壞、斷裂，通過將電纜外部的柔性波紋管固定在插頭殼體上，實現對電纜的防護。

10、進一步地，所述插座的插座殼體前端壁體嵌套能夠徑向滑動的鎖緊鋼球，所述插頭的插頭殼體外壁設有鋼球鎖緊槽，插頭殼體外側依次套設彈簧、連接螺帽，插頭殼體外壁與彈簧的后端向后擋止配合，連接螺帽的內壁與彈簧的前端向前擋止配合，連接螺帽后端螺紋連接固定螺帽，插頭殼體的外壁與固定螺帽向前擋止配合；旋擰固定螺帽或連接螺帽并使彈簧處于壓縮狀態后，對固定螺帽、連接螺帽焊接固定，此時，連接螺帽罩蓋在鋼球鎖緊槽上方；頭座對插時，插座殼體的壁體位于連接螺帽與插頭殼體之間且鎖緊鋼球卡在鋼球鎖緊槽內。

11、進一步地，所述連接螺帽連接鋼絲繩。

12、與現有技術相比，本發明的有益之處在于：通過鎖緊鋼球直插拔的連接方式實現插頭與插座的快速連接，通過拉動鋼絲繩拉拔，可以使操作人員遠離加熱棒，防護操作人員。

13、進一步地，所述插座的插座殼體前端設有識別槽，所述插頭的插頭殼體前端設有用于與識別槽匹配對插的定位銷。

14、與現有技術相比，本發明的有益之處在于：只有識別槽與定位銷正確匹配，才能實現插頭與插座的正確對插，避免不正確對插時損壞插頭或插座。

15、進一步地，所述插座的插座殼體內腔嵌套用于在頭座對插后與插頭的插頭殼體接觸的波紋接地簧。

16、與現有技術相比，本發明的有益之處在于：頭座插合后，插頭殼體與波紋接地簧接觸，以保證插座殼體與插頭殼體之間可靠的導電性要求。

17、進一步地，所述插頭殼體的前端嵌套用于在頭座對插時與插座殼體內壁密封配合的密封圈。

18、與現有技術相比，本發明的有益之處在于：頭座對插后，插頭殼體與插座殼體之間通過密封圈配合密封，插頭與插座的內腔配合結構滿足ip防護要求。

19、進一步地，與所述插座接觸件連接的導線另一端與壓接螺紋套壓接，壓接螺紋套的另一端與電極柱上的外螺紋螺紋連接。

20、上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，而可依照說明書的內容予以實施，并且為了讓本發明的上述和其他目的、特征和優點能夠更明顯易懂，以下特舉較佳實施例，并配合附圖，詳細說明如下。

技術特征：

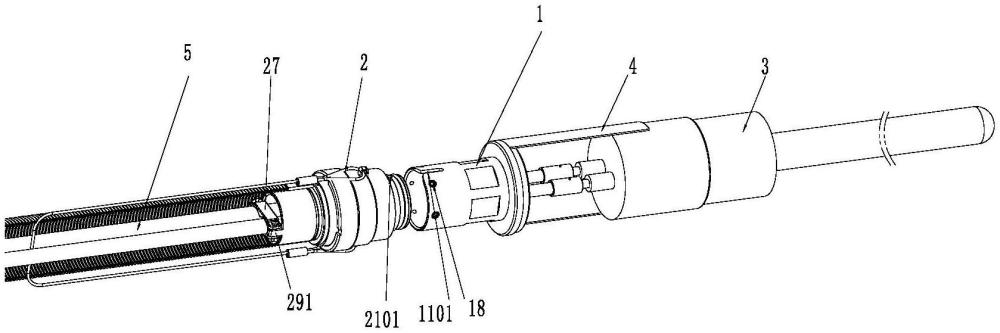

1.一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，包括前端相互插接配合的插座(1)、插頭(2)，其特征在于：所述插座(1)內的插座接觸件后端通過導線與電加熱器中加熱棒(3)前端對應的電極柱(32)連接，插座殼體(11)的后端以及加熱棒前端外壁之間套設固定有套筒(4)，套筒(4)用于包裹導線及電極柱(32)；所述插頭(2)內的插頭接觸件后端與電纜(5)的線芯連接，插頭接觸件的前端用于與插座接觸件的前端對插。

2.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插座接觸件、插頭接觸件中的一個為插針接觸件(14)、另一個為插孔接觸件(26)，插針接觸件(14)、插孔接觸件(26)的前端能夠相互對插、后端均為用于與導線或線芯壓接的壓線筒結構，插孔接觸件(26)的對插端外側套設插孔護套(261)。

3.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插座(1)的插座殼體(11)內設置矮絕緣體(12)、絕緣壓板i(13)，插座殼體(11)內壁設有與矮絕緣體(12)向前擋止配合的擋止結構，插座接觸件插裝在矮絕緣體(12)內，矮絕緣體(12)與插座接觸件向前擋止配合，絕緣壓板i(13)插裝在矮絕緣體(12)的后側并與插座接觸件、矮絕緣體(12)向后擋止配合，插座殼體(11)后端設置用于與絕緣壓板i(13)向后擋止配合的螺紋擋圈(15)；所述插頭(2)的插頭殼體(21)內設置高絕緣體(23)、絕緣壓板ii(24)，插頭殼體(21)內壁設有與高絕緣體(23)向前擋止配合的擋止結構，插頭接觸件插裝在高絕緣體(23)內，高絕緣體(23)與插頭接觸件向前擋止配合，絕緣壓板ii(24)插裝在高絕緣體(23)的后側并與插頭接觸件、高絕緣體(23)向后擋止配合，插頭殼體(21)后端設置用于與絕緣壓板ii(24)向后擋止配合的尾夾套筒(29)。

4.根據權利要求3所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述尾夾套筒(29)的尾部設置用于夾持電纜(5)的尾夾壓板(27)以及對尾夾壓板(27)固定的螺釘及彈墊；電纜(5)的外部套設柔性波紋管(51)，柔性波紋管(51)的前端套設固定在插頭殼體(21)的后端。

5.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插座(1)的插座殼體(11)前端壁體嵌套能夠徑向滑動的鎖緊鋼球(18)，所述插頭(2)的插頭殼體(21)外壁設有鋼球鎖緊槽(2102)，插頭殼體(21)外側依次套設彈簧(211)、連接螺帽(22)，插頭殼體(21)外壁與彈簧(211)的后端向后擋止配合，連接螺帽(22)的內壁與彈簧(211)的前端向前擋止配合，連接螺帽(22)后端螺紋連接固定螺帽(25)，插頭殼體(21)的外壁與固定螺帽(25)向前擋止配合；旋擰固定螺帽(25)或連接螺帽(22)并使彈簧(211)處于壓縮狀態后，對固定螺帽(25)、連接螺帽(22)焊接固定，此時，連接螺帽(22)罩蓋在鋼球鎖緊槽(2102)上方；頭座對插時，插座殼體(11)的壁體位于連接螺帽(22)與插頭殼體(21)之間且鎖緊鋼球(18)卡在鋼球鎖緊槽(2102)內。

6.根據權利要求5所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述連接螺帽(22)連接鋼絲繩(212)。

7.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插座(1)的插座殼體(11)前端設有識別槽(1101)，所述插頭(2)的插頭殼體(21)前端設有用于與識別槽(1101)匹配對插的定位銷(2101)。

8.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插座(1)的插座殼體(11)內腔嵌套用于在頭座對插后與插頭(2)的插頭殼體(21)接觸的波紋接地簧(19)。

9.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：所述插頭殼體(21)的前端嵌套用于在頭座對插時與插座殼體(11)內壁密封配合的密封圈(210)。

10.根據權利要求1所述的一種用于一體化小型堆穩壓器電加熱器的快速接插件組件，其特征在于：與所述插座接觸件連接的導線另一端與壓接螺紋套(17)壓接，壓接螺紋套(17)的另一端與電極柱(32)上的外螺紋(31)螺紋連接。

技術總結
本發明屬于連接器技術領域，具體涉及一體化小型堆穩壓器電加熱器的快速接插件組件，包括插座、插頭，所述插座內的插座接觸件后端通過導線與電加熱器中加熱棒頭部對應的電極柱連接，插座殼體的后端以及加熱棒前端外壁之間套設固定有套筒，套筒用于包裹導線及電極柱；所述插頭內的插頭接觸件后端與電纜的線芯連接，插頭接觸件的前端用于與插座接觸件的前端對插。本發明將組件中插頭內的接觸件與電纜可靠電氣導通，將插座內的接觸件與加熱棒可靠電氣導通，插頭與插座采用快速插拔結構，可瞬間實現插頭與插座的快速解耦；插頭、插座的快速解耦與耦合，即實現了插頭尾部連接的電纜與插座尾部連接的電加熱器的快速解耦與耦合。

技術研發人員：王婷,牛志軍,董鴻杰,邵明坤,馬濤,時興波,王詩翰,盧燕蕓,陸佩芳,郭盟亞,江浪,薛歡歡,郝宏生,陳朋,秦海強,亓傳剛
受保護的技術使用者：上海核工程研究設計院股份有限公司
技術研發日：
技術公布日：2025/4/24
