本發明涉及紐扣電池，具體涉及一種電池蓋板結構及電池。

背景技術：

1、紐扣電池是尺寸較小的電池，目前廣泛應用在無線藍牙耳機(tws)等產品中。紐扣電池通常包括蓋板結構、殼體以及電芯，電芯收容在殼體的內部，蓋板與殼體蓋合連接成電池外殼。現有行業紐扣電池的保護方案多采用內置ptc熱敏電阻，或無ptc熱敏電阻；內置ptc熱敏電阻的方案，ptc熱敏電阻設于電池外殼內，與電芯的極耳連接，電池工作時極耳處溫度高，熱敏電阻需要適用于更高的觸發溫度，限制熱敏電阻的選材，且無法對電池異常大電流做出快速反饋，無法及時保護異常大電流對電池的沖擊；因此，如何克服上述存在的技術問題和缺陷成為重點需要解決的問題。

技術實現思路

1、針對現有電池無法對電池高溫或異常大電流做出快速反饋，無法及時保護異常大電流對電池的沖擊的問題，本發明提供了一種電池蓋板結構及電池。

2、本發明解決上述技術問題所采用的技術方案如下：

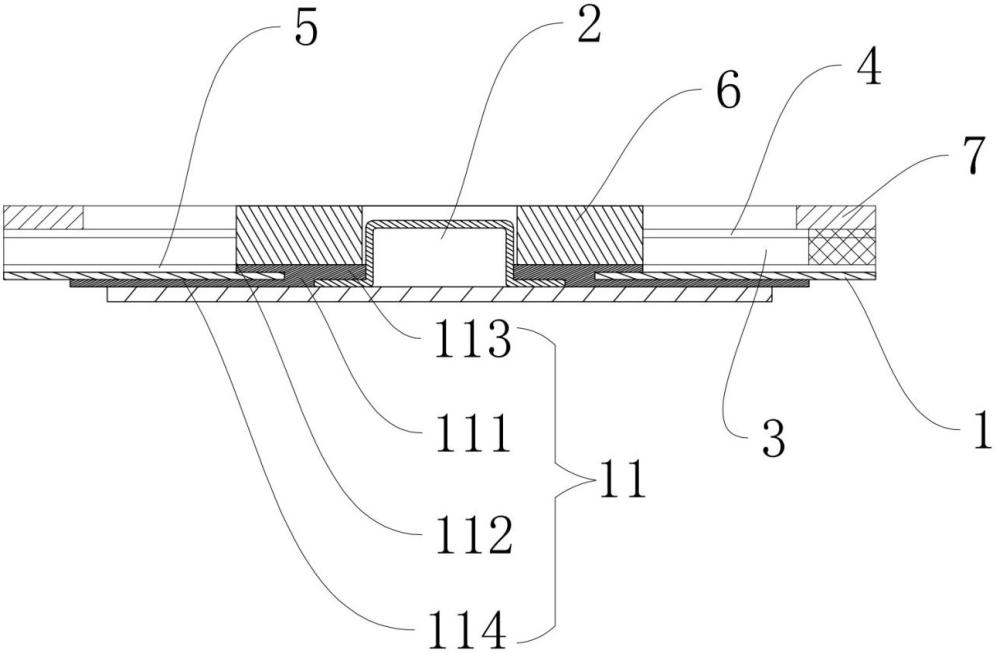

3、本發明一方面提供了一種電池蓋板結構，包括金屬基板、蓋帽、熱敏電阻片和上連接片；

4、所述金屬基板用于連接電池的殼體，用于與電連接電芯負極，所述金屬基板的下側用于面向電池內部；所述金屬基板上設有第一安裝孔；

5、所述蓋帽用于連接電芯正極，所述蓋帽設于所述第一安裝孔，所述蓋帽絕緣密封連接于所述金屬基板；

6、所述熱敏電阻片設于所述金屬基板的上側，所述上連接片設于所述熱敏電阻片的上側上；所述上連接片與所述金屬基板之間，通過所述熱敏電阻片導通或斷開。

7、可選的，還包括下連接片；所述下連接片設于所述金屬基板的上側，與所述金屬基板電連接；

8、所述熱敏電阻片設于所述下連接片的上側；所述上連接片與所述下連接片之間，通過所述熱敏電阻片導通或斷開。

9、可選的，所述上連接片、所述熱敏電阻片和所述下連接片為環形片；所述環形片套設于所述蓋帽上，與所述蓋帽間隔設置。

10、可選的，還包括第一絕緣圈，所述第一絕緣圈套設與所述蓋帽上，所述下連接片、所述熱敏電阻片和所述上連接片依次套設于所述第一絕緣圈上。

11、可選的，所述第一絕緣圈上端突出所述蓋帽上端；所述第一絕緣圈上端的突出于所述蓋帽上端的一段的高度為amm，所述a的取值大小為：0.2≤a≤0.5。

12、可選的，還包括第二絕緣圈，第二絕緣圈環設于所述第一絕緣圈外，所述第二絕緣圈蓋設于所述上連接片的上側。

13、可選的，所述第二絕緣圈的內周與所述第一絕緣圈的外周間隔設置；所述第二絕緣圈的外周、所述上連接片的外周、所述熱敏電阻片的外周和所述下連接片的外周位于同一環形面上。

14、可選的，所述第二絕緣圈的厚度為bmm，所述b的取值大小為：0.2≤b≤0.7。

15、可選的，所述上連接片的外周上設置有多個第一缺口，所述熱敏電阻片上對應所述第一缺口的位置均設置有第二缺口；所述第一缺口和相應的第二缺口組合形成焊接讓位缺口；

16、所述下連接片與所述金屬基板通過多個第一焊接部連接；所述第一焊接部與所述焊接讓位缺口對應設置；所述第一焊接部的上側與相應的所述焊接讓位缺口正對設置。

17、可選的，所述第一焊接部與所述焊接讓位缺口一一對應設置；所述第一焊接部包括至少一個焊點。

18、可選的，所述焊接讓位缺口為c形；所述第一焊接部包括沿所述下連接片的周向分布的2個焊點，或者所述第一焊接部包括呈三角形分布的3個焊點；或，

19、所述焊接讓位缺口為u形；所述第一焊接部包括沿所述下連接片的周向分布的2個焊點，或者所述第一焊接部包括呈三角形分布的3個焊點，或者所述第一焊接部包括呈陣列分布的4個焊點。

20、可選的，所述上連接片的外周上設置有第三缺口，所述熱敏電阻片上對應所述第三缺口的位置設置有第四缺口，所述下連接片上對應所述第四缺口的位置設置有第五缺口；

21、所述第三缺口、所述第四缺口和所述第五缺口組合形成防呆缺口。

22、可選的，所述熱敏電阻片為pptc片，所述上連接片、所述熱敏電阻片與所述下連接片通過焊接部連接。

23、可選的，多個所述焊接讓位缺口分別為第一讓位缺口、第二讓位缺口和第三讓位缺口；

24、所述防呆缺口設于所述第一讓位缺口與所述第三讓位缺口之間；

25、多個所述連接部為焊接部，包括：

26、位于所述防呆缺口的第一側與所述第一讓位缺口的一側之間的第二焊接部，位于所述第一讓位缺口的另一側與所述第二讓位缺口的一側之間的第三焊接部，位于所述第二讓位缺口的另一側與所述第三讓位缺口之間的第四焊接部；

27、所述熱敏電阻片和所述上連接片通過所述第二焊接部、所述第三焊接部和所述第四焊接部連接。

28、可選的，多個所述焊接部，還包括第五焊接部、第六焊接部和第七焊接部；所述熱敏電阻片和所述下連接片通過所述第五焊接部、所述第六焊接部和所述第七焊接部連接；

29、所述第五焊接部位于所述第三讓位缺口與所述第一讓位缺口之間，所述第六焊接部位于所述第一讓位缺口與所述第二讓位缺口之間，所述第七焊接部位于所述第二讓位缺口與所述第三讓位缺口之間，所述第五焊接部錯開所述第二焊接部設置，所述第六焊接部錯開所述第三焊接部設置，所述第七焊接部錯開所述第四焊接部設置。

30、可選的，所述第二焊接部設為一個，鄰近所述第一讓位缺口設置；

31、所述第三焊接部設為兩個，分別鄰近所述第一讓位缺口和所述第二讓位缺口設置；

32、所述第四焊接部設為一個，鄰近所述第三讓位缺口的背離所述防呆缺口的一側設置；

33、所述第五焊接部、所述第六焊接部和所述第七焊接部設為一個；

34、所述第二焊接部、所述第三焊接部、所述第四焊接部、所述第五焊接部、所述第六焊接部和所述第七焊接部均包括至少一個焊點。

35、可選的，所述第二焊接部、所述第三焊接部、所述第四焊接部、所述第五焊接部、所述第六焊接部和所述第七焊接部中的至少一種，包括2-4個焊點。

36、可選的，所述第二焊接部、所述第三焊接部、所述第四焊接部、所述第五焊接部、所述第六焊接部和所述第七焊接部中的至少一種，包括3個呈三角形分布的焊點，或4個陣列分布的焊點。

37、可選的，所述第二焊接部與所述第一讓位缺口的距離為cmm，所述c的取值范圍為0.7-1.5；

38、與所述第一讓位缺口鄰近的所述第三焊接部，與所述第一讓位缺口的距離為dmm，所述d的取值范圍為1.0-2.0；

39、與所述第二讓位缺口鄰近的所述第三焊接部，與所述第二讓位缺口的距離為emm，所述e的取值范圍為0.5-1.5；

40、所述第四焊接部與所述第三讓位缺口的距離為fmm，所述f的取值范圍為0.5-1.5。

41、可選的，相鄰兩個所述焊接部之間的夾角為α，所述α的范圍為40°≤α≤110°。

42、可選的，所述上連接片和所述下連接片的材質分別為鎳及鎳合金中的一種。

43、本發明另一方面提供了一種紐扣電池，包括殼體、電芯和如上述所述的電池蓋板結構，所述電芯設于所述殼體內，所述電池蓋板結構密封地蓋合于所述殼體。

44、根據本發明提供的蓋板結構，通過在金屬基板的上側設置熱敏電阻片，當電池發生短路時，電池內部溫度升高，熱敏電阻片電阻增大，從而使得電池電路斷開，保護異常大電流對電池的沖擊；同時，通過在熱敏電阻片上方設置上連接片，達到熱敏電阻片快速反饋的作用，能及時保護異常大電流對電池的沖擊；同時采用上連接片作為輸出件，能有效規避上連接片外露表面形成氧化膜導致其與電池外部的電連接件之間接觸阻抗變大。
