本發明屬于料架，具體地說，本發明涉及一種伸展式料架。

背景技術：

1、現有布袋料架多為固定或旋轉式，當放入小零件后還有較大的空余空間，會造成空間浪費，減少了料架收容數，增加了運輸成本。

2、申請號為202223198993.7的中國專利公開了一種布袋料架，包括料架本體、可旋轉的設置于料架本體上的料盒和設置于料盒上的門簾裝置，門簾裝置包括門簾本體、設置于門簾本體下端的門簾拉手、設置于門簾拉手上的卡扣和設置于料盒上的鎖塊，鎖塊上設置讓卡扣插入的鎖止槽。

3、希望提供一種伸展式料架，特別是關于如何減少空間浪費，增加料架收容數。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提供一種伸展式料架，目的是減少空間浪費，增加料架收容數。

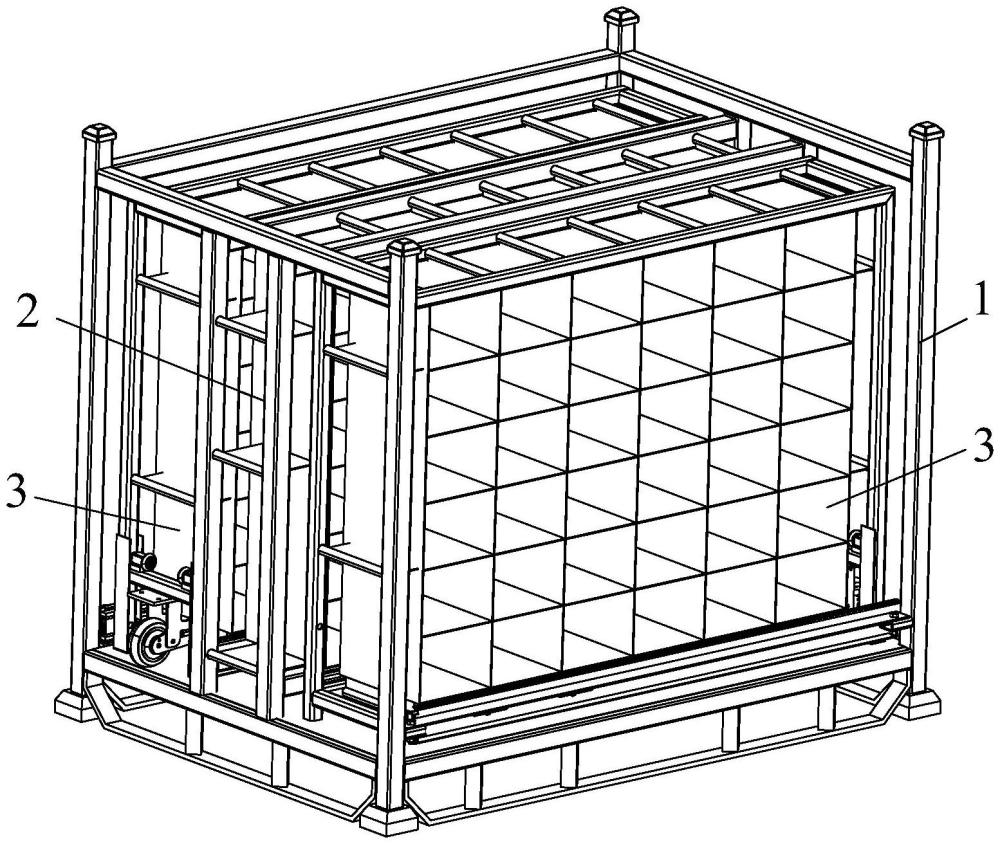

2、為了實現上述目的，本發明采取的技術方案為：伸展式料架，包括料架框體以及設置于料架框體上的第一料盒和第二料盒，第一料盒的兩側均設置第二料盒，第二料盒為可移動的設置于料架框體上，第二料盒設置成可朝向料架框體的外側移出，且第一料盒兩側的第二料盒沿相反的方向進行移動。

3、所述第一料盒為固定設置于所述料架框體上。

4、所述第一料盒上設置多個儲物格，第一料盒上的所有儲物格呈n*m矩陣式分布。

5、所述第二料盒上設置多個儲物格，第二料盒上的所有儲物格呈n*m矩陣式分布。

6、所述料架框體上設置滑軌，所述第二料盒與滑軌為滑動連接。

7、所述第二料盒上設置支撐機構，支撐機構設置成高度可調節，在第二料盒朝向所述料架框體的外側移出后，由位于料架框體外側的支撐機構對第二料盒提供支撐。

8、所述支撐機構包括滑動座以及設置于滑動座上的腳輪和鎖止銷，所述第二料盒上設置讓鎖止銷插入的鎖止孔，鎖止孔至少設置兩個，鎖止孔為沿豎直方向依次布置。

9、所述第二料盒上設置滑槽，所述滑動座插入滑槽中，所述鎖止孔位于滑槽內。

10、所述滑槽設置兩個，所述滑動座的兩端分別插入兩個滑槽中。

11、所述鎖止銷設置兩個。

12、本發明的伸展式料架，采用了伸展式結構，有效的減少了空間浪費，增加了料架收容數，降低了運輸成本。

技術特征：

1.伸展式料架，其特征在于：包括料架框體以及設置于料架框體上的第一料盒和第二料盒，第一料盒的兩側均設置第二料盒，第二料盒為可移動的設置于料架框體上，第二料盒設置成可朝向料架框體的外側移出，且第一料盒兩側的第二料盒沿相反的方向進行移動。

2.根據權利要求1所述的伸展式料架，其特征在于：所述第一料盒為固定設置于所述料架框體上。

3.根據權利要求1所述的伸展式料架，其特征在于：所述第一料盒上設置多個儲物格，第一料盒上的所有儲物格呈n*m矩陣式分布。

4.根據權利要求1至3任一所述的伸展式料架，其特征在于：所述第二料盒上設置多個儲物格，第二料盒上的所有儲物格呈n*m矩陣式分布。

5.根據權利要求1至3任一所述的伸展式料架，其特征在于：所述料架框體上設置滑軌，所述第二料盒與滑軌為滑動連接。

6.根據權利要求1至3任一所述的伸展式料架，其特征在于：所述第二料盒上設置支撐機構，支撐機構設置成高度可調節，在第二料盒朝向所述料架框體的外側移出后，由位于料架框體外側的支撐機構對第二料盒提供支撐。

7.根據權利要求6所述的伸展式料架，其特征在于：所述支撐機構包括滑動座以及設置于滑動座上的腳輪和鎖止銷，所述第二料盒上設置讓鎖止銷插入的鎖止孔，鎖止孔至少設置兩個，鎖止孔為沿豎直方向依次布置。

8.根據權利要求7所述的伸展式料架，其特征在于：所述第二料盒上設置滑槽，所述滑動座插入滑槽中，所述鎖止孔位于滑槽內。

9.根據權利要求8所述的伸展式料架，其特征在于：所述滑槽設置兩個，所述滑動座的兩端分別插入兩個滑槽中。

10.根據權利要求8所述的伸展式料架，其特征在于：所述鎖止銷設置兩個。

技術總結
本發明公開了一種伸展式料架，包括料架框體以及設置于料架框體上的第一料盒和第二料盒，第一料盒的兩側均設置第二料盒，第二料盒為可移動的設置于料架框體上，第二料盒設置成可朝向料架框體的外側移出，且第一料盒兩側的第二料盒沿相反的方向進行移動。本發明的伸展式料架，采用了伸展式結構，有效的減少了空間浪費，增加了料架收容數，降低了運輸成本。

技術研發人員：陳恬
受保護的技術使用者：中久裝備智能科技有限公司
技術研發日：
技術公布日：2025/4/24
