本發明涉及一種手持式導線自動絞合器，用于電氣焊接領域對滑環、連接器等電氣件自帶導線的自動絞合。

背景技術：

1、導線絞合是一種將雙根導線按照一定絞合間距進行相互絞合的工藝、技術要求（俗稱雙絞），在電氣布線工程中廣泛應用。

2、基于電磁感應原理，當兩根導線互相絞合在一起時，兩根導線產生的磁場會互相抵消，從而降低外部電磁干擾對導線傳輸信號的影響。導線絞合既能減少信號干擾，又能提高信號傳輸的穩定性和傳輸質量。出于保密性、安全性、可靠性、穩定性要求，大量機電產品生產過程中會使用到雙絞線。

3、一些電氣件（如導電滑環、帶線連接器等）自帶線未進行雙絞，電氣焊接前需要對該部分自帶線進行手工絞線或使用絞線儀器進行機械絞線。

4、實際生產中，由于電氣件自帶線長及尺寸各不相同、絞線定義需要結合生產圖紙，絞線儀器難以通用，結合生產場地、生產人員數量、配置設備數量、成本、設備維護等實際情況，電氣焊接生產中對于自帶線一般采用手工絞線作業方式。

技術實現思路

1、本發明的目的在于提供一種手持式導線自動絞合器，通過調整手持式導線自動絞合器絞頭間距自動絞線即可矯正線束絞合間距，從而適用于對各種線徑導線的絞合，具有較高的通用性。

2、本發明解決其技術問題所采用的技術方案是：一種手持式導線自動絞合器，包括手柄殼體以及設置在手柄殼體內的彈簧電極板和可充電電池組，還包括設置在手柄殼體前端面的電機安裝法蘭體和電機安裝法蘭體上的直流電機，所述的直流電機的轉子軸上連接有轉葉，轉葉兩端分別設置有滑槽，滑槽上活動連接轉接滑塊，轉接滑塊連接有導線繞接筒，所述的手柄殼體側壁設置有通電開關，通電開關通過內部導線連接彈簧電極板。

3、所述的一種手持式導線自動絞合器，其手柄殼體由左右兩塊c型殼體及一塊底板構成，兩塊c型殼體組合形成安裝彈簧電極板及可充電電池組的腔體，安裝底板后將兩塊c型殼體固定成一個整體。

4、所述的一種手持式導線自動絞合器，其c型左殼體和c型右殼體分別設置有用于輔助安裝定位彈簧電極板的導向柱和對腔體內的可充電電池組進行安裝限位的限位塊。

5、所述的一種手持式導線自動絞合器，其彈簧電極板包括導電金屬板體、設置在板體兩端的焊接端子以及設置在板體背面的彈簧，還包括設置在彈簧內與導向柱對準的孔位。

6、所述的一種手持式導線自動絞合器，其轉葉通過壓緊蓋帽安裝在直流電機上。

7、所述的一種手持式導線自動絞合器，其直流電機通過電機壓板安裝在電機安裝法蘭體上。

8、本發明的有益效果是：

9、1，使用手持式導線自動絞合器，能夠對滑環、連接器自帶線進行自動絞合，節約人工絞線所需的人工用時成本，提高生產效率；

10、2，對電氣件自帶線進行自動絞線，保障導線絞合質量及一致性，在一定程度上提高了產品抗電磁干擾能力及信號傳輸質量；

11、3，通過對手持式導線自動絞合器絞頭間距的調整即可矯正導線絞合間距，適用于對各種線徑導線的絞合，具有較高的通用性；

12、4，手持式導線自動絞合器結構緊湊、體積小、成本低，可作為桌面通用工具配置到每位電氣焊接人員，無需設置專用儀器存放區；

13、5，手持式導線自動絞合器使用充電電池作為供電能源，可重復使用且更換方便。

技術特征：

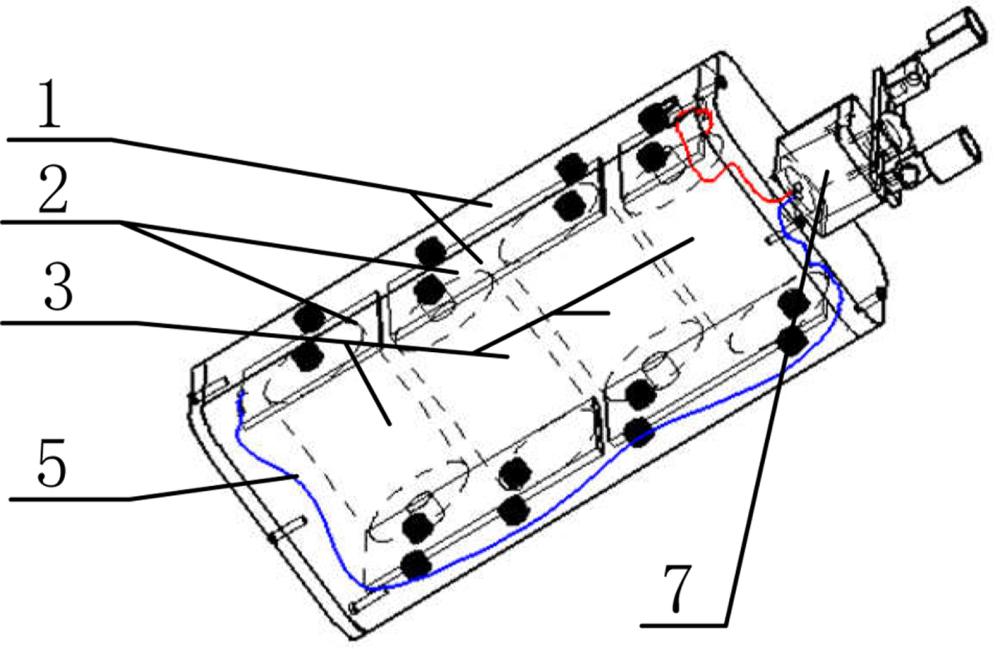

1.一種手持式導線自動絞合器，其特征在于，包括手柄殼體（1）以及設置在手柄殼體（1）內的彈簧電極板（2）和可充電電池組（3），還包括設置在手柄殼體（1）前端面的電機安裝法蘭體（6）和電機安裝法蘭體（6）上的直流電機（7），所述的直流電機（7）的轉子軸（34）上連接有轉葉（9），轉葉（9）兩端分別設置有滑槽（35），滑槽（35）上活動連接轉接滑塊（11），轉接滑塊（11）連接有導線繞接筒（12），所述的手柄殼體（1）側壁設置有通電開關（4），通電開關（4）通過內部導線（5）連接彈簧電極板（2）。

2.根據權利要求1所述的一種手持式導線自動絞合器，其特征在于，所述的手柄殼體（1）由c型左殼體（13）、c型右殼體（14）和底部板（15）連接構成，所述的c型左殼體（13）或/和c型右殼體（14）上設置有安裝通電開關（4）的開關安裝孔（17）。

3.根據權利要求2所述的一種手持式導線自動絞合器，其特征在于，所述的c型左殼體（13）和c型右殼體（14）分別設置有導向柱（18）和限位塊（19）。

4.根據權利要求3所述的一種手持式導線自動絞合器，其特征在于，所述的彈簧電極板（2）包括導電金屬板體、設置在板體兩端的焊接端子（24）以及設置在板體背面的彈簧（23），還包括設置在彈簧（23）內與導向柱（18）對準的孔位（22）。

5.根據權利要求1或2或3或4所述的一種手持式導線自動絞合器，其特征在于，所述的轉葉（9）通過壓緊蓋帽（10）安裝在直流電機（7）上。

6.根據權利要求5所述的一種手持式導線自動絞合器，其特征在于，所述的直流電機（7）通過電機壓板（8）安裝在電機安裝法蘭體（6）上。

技術總結
本發明公開了一種手持式導線自動絞合器，包括手柄殼體以及設置在手柄殼體內的彈簧電極板和可充電電池組，還包括設置在手柄殼體前端面的電機安裝法蘭體和電機安裝法蘭體上的直流電機，所述的直流電機的轉子軸上連接有轉葉，轉葉兩端分別設置有滑槽，滑槽上活動連接轉接滑塊，轉接滑塊連接有導線繞接筒，所述的手柄殼體側壁設置有通電開關，通電開關通過內部導線連接彈簧電極板；本發明能夠對滑環、連接器自帶線進行自動絞合，節約人工絞線所需的人工用時成本，提高生產效率。

技術研發人員：李順合,張寒,張來今,王雪偉
受保護的技術使用者：華中光電技術研究所（中國船舶集團有限公司第七一七研究所）
技術研發日：
技術公布日：2025/4/24
