本發明涉及電力系統，尤其涉及一種電流互感器防開路檢修端子。

背景技術：

1、電流互感器在工作時，把一次側大電流轉換成二次側小電流來測量，二次側不可開路，由于電流互感器二次繞組較多一次繞組較少，在電路運行中如果電流互感器二次側突然開路，會在斷開的兩端處產生一個比較高的電壓，損壞設備或者留下安全隱患，因此二次電流回路在運行中禁止開路。

2、二次電流回路將電流互感器變換后的低電流信號傳輸至測量儀器、保護繼電器及自動化控制設備。這種信號傳輸通常是為了維護和監測系統的穩定和安全。

3、在傳統檢修方式下，當二次電流回路中的檢測設備出現故障或需要維護時，通常需要停電進行檢修，這不僅影響了電力系統的連續運行，還可能帶來安全隱患和經濟損失。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例，在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述現有技術中所存在的問題，提出了本發明。

3、為解決上述技術問題，本發明提供如下技術方案；

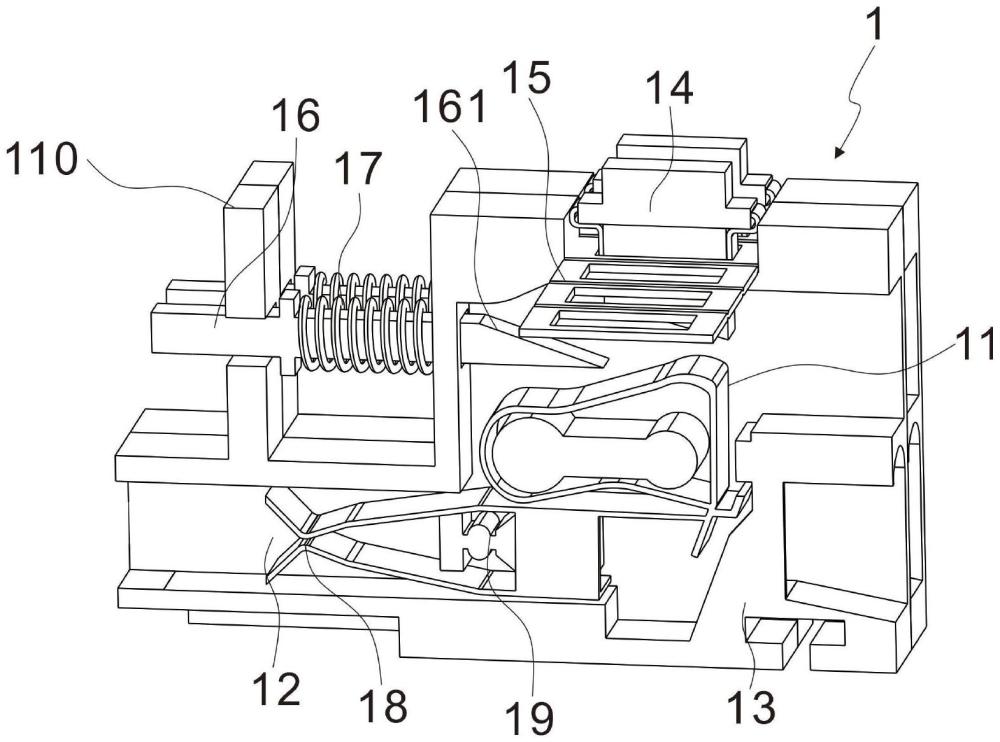

4、具有預接地結構的防開路閉鎖插銷系統，包括電流互感器接線端子，所述電流互感器接線端子右側設置有兩個導線接口，兩個導線接口分別連接電流互感器的二次電流回路的兩端，電流互感器接線端子左側設置有一插口，所述插口與所述導線接口導電連接。

5、所述電流互感器接線端子具有一殼體，兩個導線接口設置在殼體中；

6、所述殼體上設置有兩個上下活動的導電活動塊，兩個所述導電活動塊分別設置在兩個導線接口上方，所述導電活動塊與殼體之間設置有彈性復位機構；

7、所述導電活動塊具有復位狀態和升起狀態；

8、彈性復位機構驅動導電活動塊復位，導電活動塊在復位狀態下，導電活動塊的導電部分與導線接口的導電部分接觸導電；

9、還包括設置在殼體上的導電片，所述導電片上設置有接地端子；

10、兩個導電活動塊共用一個導電片，兩個導電活動塊與導電片保持接觸導電；

11、兩個導電活動塊在復位狀態下，兩個所述導電活動塊上的導電部分同時還與導電片導通，進而實現兩個導線接口導通；

12、導電活動塊在升起狀態下，所述導電活動塊上的導電部分與導線接口的導電部分斷開，進而實現兩個導線接口斷開；

13、所述電流互感器接線端子左側設置有兩個推桿，所述推桿采用絕緣材質的推桿；

14、所述推桿上設置有復位彈簧機構；

15、所述推桿設置于電流互感器接線端子左側，所述推桿右端伸入殼體中，所述推桿的左端從殼體伸出，所述推桿從殼體伸出的朝向與所述插口的朝向一致；

16、兩個推桿被擠壓，兩個推桿收回，復位彈簧機構處于蓄力狀態；

17、兩個推桿右端設置有插入端；

18、導電活動塊的導電部分與導線接口的導電部分之間設置有與插入端匹配的插接口；

19、兩個推桿左端被壓，兩個插入端插入插接口，推動導電活動塊上移，實現導電活動塊的導電部分與導線接口的導電部分的絕緣；

20、推桿向左移動插入端從插接口拔出，導電活動塊的導電部分與導線接口的導電部分接通。

21、上述設計，首先通過設置導電活動塊，導電活動塊在復位狀態下，兩個所述導電活動塊上的導電部分同時還與導電片導通，進而實現兩個導線接口導通，這樣在電流互感器的檢測設備拆裝檢修時可以通過導電活動塊實現兩個導線接口導通，將電流互感器二次繞組的兩端短接，不用停電進行檢修，保證電力系統的連續運行。

22、其次導電片設置有接地端子，電流互感器的二次電流回路可以接地，接地可以防止電流互感器二次側電流因不正確的開路而造成的高電壓，提高具有預接地結構的防開路閉鎖插銷系統的安全性。

23、接著通過設置推桿，電流互感器接線端子與檢測裝置接線端子之間拆卸或者安裝時，安裝時檢測裝置接線端子插入電流互感器接線端子左側的插口時，插入端插入插接口，插入端推動導電活動塊上移，實現導電活動塊的導電部分與導線接口的導電部分的絕緣；檢測裝置接線端子拆卸時插入端被復位彈簧機構的彈力推動拔出插接口，導電活動塊依靠彈性復位機構自動復位實現這樣在電流互感器的檢測設備拆裝檢修時可以通過導電活動塊實現兩個導線接口自動導通，將電流互感器二次繞組的兩端自動短接，避免工人操作失誤造成二次繞組感應出極高的電動式損壞設備或者留下安全隱患。

24、優選，所述導電活動塊上設置有第一彈簧作為彈性復位機構，所述第一彈簧的一端連接在導電活動塊上，另一端連接在殼體上方；所述推桿的插入端插入導電活動塊的插接口，導電活動塊上移進入升起狀態，第一彈簧壓縮，導電活動塊的導電部分與導線接口的導電部分保持絕緣；所述推桿的插入端從導電活動塊下方抽離，第一彈簧釋放壓縮的彈力，導電活動塊下移進入復位狀態，導電活動塊的導電部分與導線接口的導電部分接觸導電，電流互感器的接線端子的兩個導線接口短接；通過設置第一彈簧作為彈性復位機構，即結構簡單降低成本，又能在推桿的插入端拔出時迅速且穩定地將導電活動塊復位到與導線接口的導電部分接觸導電，防止接觸不穩定導致二次線圈感應出很高的感應電動勢。

25、優選，所述推桿上設置有第二彈簧作為復位彈簧機構，所述第二彈簧一端與推桿連接，另一端連接在殼體左側；用第二彈簧作為復位彈簧機構保證電流互感器接線端子與檢測裝置接線端子的迅速分離，避免打開時分離慢導致接觸不穩定出現感應電動勢。

26、優選，所述殼體的左側設置有接通殼體內外的過口，所述推桿通過過口伸入殼體中；所述推桿上設置有凸起結構，所述第二彈簧的一端連接在凸起結構上，另一端連接在過口的外邊緣處；所述殼體左側還設置有架起所述推桿的支撐結構，所述凸起結構設置于支撐結構和過口之間，所述推桿的左端從所述支撐結構左側伸出；通過設置過口和支撐結構方便推桿的來回滑動且保持平行。

27、進一步的，所述支撐結構上側與殼體形成向上的開口結構，方便檢測裝置接線端子插入插口后利用插入開口的結構將方便檢測裝置接線端子和電流互感器接線端子固定。

28、優選，所述推桿的插入端設置有頂起導電活動塊的斜面；所述導電活動塊下方設置有另一斜面作為插接口，所述導電活動塊的另一斜面與推桿插入端的斜面相對設置，通過設置斜面和另一斜面方便插入端插入插接口將導電活動塊頂起與導線接口的導電部分保持絕緣。

29、優選，所述插口中設置有導電接觸片，所述導電接觸片采用銅材質的片；所述導電接觸片與所述導線接口導電連接；方便檢測裝置接線端子的插頭與導電接觸片的導電接觸，使電流互感器接線端子與檢測裝置接線端子導電接通，方便其穩定的導電的連接。

30、優選，設置有至少兩片所述導電接觸片，至少兩片導電接觸片具有相向的收縮端，至少兩片導電接觸片上的收縮端構成插口的導電觸點；所述導電接觸片為彈性的導電接觸片。導電接觸片具有具有相向的收縮端，保證插頭能夠順插入插口后能夠順利接觸導電，防止接觸不良引發電火花損壞插頭或者插口。

31、優選，所述導電接觸片均設置有相背的外翻結構，至少兩片導電接觸片上的外翻結構構成張口結構，所述張口結構設置于所述收縮端的左側，所述張口結構的張口方向與插口的朝向一致；張口結構的設置方便插頭上的導體能夠插入，進而方便插頭插入插口而且通過收縮端保持導電接觸。

32、優選，所述殼體的內部還連接設置有插入限止塊，所述插入限止塊位于收縮端與導線接口之間；防止插頭插入的過深損壞導電接觸片或者導線接口。

33、優選，所述插入限止塊與導電接觸片上收縮端的距離長度，大于推桿的行程的長度；保證檢測裝置連接端子拔出時，推桿的插入端先從插接口拔出，導電活動塊先落下，導電活動塊上的導電部分與導線接口的導電部分先接觸接通，將電流互感器的二次回路先短路，然后插頭再與導電接觸片分離，保證電流互感器的二次回路始終不會開路，保證具有預接地結構的防開路閉鎖插銷系統使用時的安全性。

34、優選，所述導電接觸片采用彈性的導電接觸片，所述導電接觸片彈性的收縮位置為插頭與導電接觸片的接觸位置；導電接觸片具有彈性，保證插頭穩定的與導電接觸片的導電觸碰連接。

35、優選，所述導體插針設置為圓柱錐形；便于插入導體插針的導電接觸片中，并實現緊密接觸。

36、優選，所述導電活動塊上設置有限位耳，所述限位耳限制導電活動塊下落的最低下落位置，所述限位耳位于殼體的外部；所述導電活動塊上還設置有限位塊，所述限位塊位于所述電流互感器接線端子內部，限位塊現在導電活動塊上升的最高上升位置；限制出導電活動塊的上下極限位置，防止導電活動塊脫落或者將導線接口的導電部分壓變形，保證具有預接地結構的防開路閉鎖插銷系統多次檢修后工作的穩定性。

37、優選，所述檢測裝置接線端子的上方設置有旋轉插塊，所述旋轉插塊與所述檢測裝置接線端子可轉動配合；所述殼體上設置有卡槽；通過旋轉插塊與卡槽的作為鎖定機構；所述旋轉插塊卡入所述卡槽電流互感器接線端子與檢測裝置接線端子固定連接；所述旋轉插塊從所述卡槽脫離，所述推桿推開檢測裝置接線端子與固電流互感器接線端子分離；旋轉插塊插入卡槽方便檢測裝置接線端子與固電流互感器接線端子快速穩定的鎖定，旋轉插塊從所述卡槽脫離，方便檢測裝置接線端子與固電流互感器接線端子的分離，推桿上閉鎖插銷機構的作用保證檢測裝置接線端子快速脫離。
