本發明涉及電力系統，尤其涉及一種電流互感器防開路檢修端子。

背景技術：

1、電流互感器在工作時，把一次側大電流轉換成二次側小電流來測量，二次側不可開路，由于電流互感器二次繞組較多一次繞組較少，在電路運行中如果電流互感器二次側突然開路，會在斷開的兩端處產生一個比較高的電壓，這個較高的電壓會使電流互感器繞組匝間擊穿造成短路，更重要的是會傷害操作使用人員，因此二次電流回路在運行中禁止開路。

2、二次電流回路將電流互感器變換后的低電流信號傳輸至測量?jī)x器、保護繼電器及自動化控制設備。這種信號傳輸通常是為了維護和監測系統的穩定和安全。

3、在傳統檢修方式下，當二次電流回路中的檢測設備出現故障或需要維護時，通常需要停電進行檢修，這不僅影響了電力系統的連續運行，還可能帶來安全隱患和經濟損失。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例，在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述現有技術中所存在的問題，提出了本發明。

3、為解決上述技術問題，本發明提供如下技術方案；

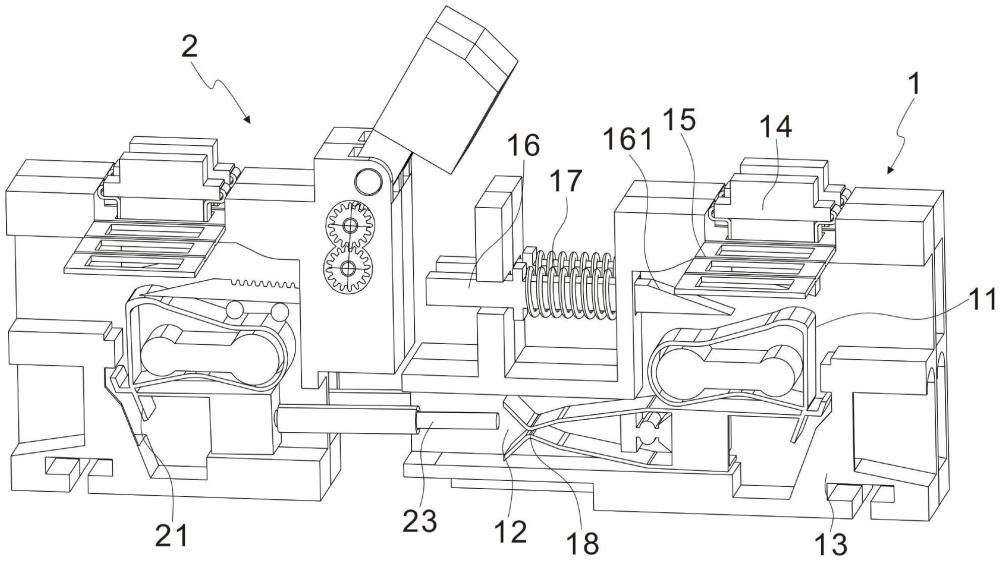

4、具有蓄力推離機構的電流互感器防開路檢修端子，包括電流互感器接線端子、檢測裝置接線端子；電流互感器接線端子為用于連接電流互感器的接線端子，具有兩個導線接口；導線接口左側導電連接有一插口；檢測裝置接線端子具有兩個導電插頭；兩個導電插頭與兩個插口采用配合插接結構；電流互感器接線端子、檢測裝置接線端子之間可拆卸連接；檢測裝置接線端子為向檢測裝置輸出電流的接線端子。

5、所述電流互感器接線端子具有一殼體，兩個導線接口設置在殼體上；

6、在兩個導線接口上分別設置有兩個活動的導電鍵；

7、所述導電鍵與殼體之間設置有彈性復位機構；

8、所述導電鍵具有復位狀態和升起狀態；

9、彈性復位機構驅動導電鍵復位，導電鍵在復位狀態下，導電鍵的導電部分與導線接口的導電部分接觸，完成導電；

10、還包括一設置在殼體上的導電片；

11、至少兩個導電鍵共用一個導電片，兩個導電鍵與導電片保持接觸導電；

12、兩個導電鍵在復位狀態下，兩個所述導電鍵上的導電部分同時還與導電片導通，進而實現兩個導線接口導通；

13、導電鍵在升起狀態下，所述導電鍵上的導電部分與導線接口的導電部分?jǐn)嚅_(kāi)，進而實現兩個導線接口斷開；

14、所述電流互感器接線端子左側設置有一彈性推離機構；

15、彈性推離機構包括至少兩個推桿，至少兩個推桿上分別設置有復位彈簧機構；

16、電流互感器接線端子和檢測裝置接線端子插接后，至少兩個推桿被擠壓，至少兩個推桿收回，復位彈簧機構處于蓄力狀態；

17、電流互感器接線端子和檢測裝置接線端子之間還設置有鎖定機構；

18、至少兩個推桿右側端設置有插入端；

19、導電鍵的導電部分與導線接口的導電部分，之間設置有與插入端匹配的插接口；

20、至少兩個插入端，插入插接口，推動導電鍵上移，實現導電鍵的導電部分與導線接口的導電部分的絕緣；

21、電流互感器接線端子和檢測裝置接線端子之間的鎖定機構解鎖后，受到復位彈簧機構的復位推力，電流互感器接線端子和檢測裝置接線端子分離；

22、電流互感器接線端子和檢測裝置接線端子分離過程中：

23、先是，推桿向左移動插入端從插接口拔出，導電鍵的導電部分與導線接口的導電部分接通；

24、然后，兩個導電插頭與兩個插口分離。

25、上述設計，首先通過設置導電鍵，導電鍵在復位狀態下，兩個所述導電鍵上的導電部分同時還與導電片導通，進而實現兩個導線接口導通，這樣在電流互感器的檢測設備拆裝檢修時可以通過導電鍵實現兩個導線接口導通，將電流互感器二次繞組的兩端短接，不用停電進行檢修，保證電力系統的連續運行。

26、其次通過設置推桿，電流互感器接線端子與檢測裝置接線端子之間拆卸或者安裝時，安裝時插入端插入插接口，推動導電鍵上移，實現導電鍵的導電部分與導線接口的導電部分的絕緣；拆卸時插入端被彈性推離機構的彈力推動拔出插接口，導電鍵依靠彈性復位機構自動復位實現這樣在電流互感器的檢測設備拆裝檢修時可以通過導電鍵實現兩個導線接口自動導通，將電流互感器二次繞組的兩端自動短接，避免工人操作失誤造成二次繞組感應出極高的電動式損壞設備或者留下安全隱患。

27、優選，所述導電鍵上設置有第一彈簧作為彈性復位機構，所述第一彈簧的一端連接在導電鍵上，另一端連接在殼體上方；所述推桿的插入端插入導電鍵的插接口，導電鍵上移進入升起狀態，第一彈簧壓縮，導電鍵的導電部分與導線接口的導電部分保持絕緣；所述推桿的插入端從導電鍵下方抽離，第一彈簧釋放壓縮的彈力，導電鍵下移進入復位狀態，導電鍵的導電部分與導線接口的導電部分接觸導電，電流互感器的接線端子的兩個導線接口短接；通過設置第一彈簧作為彈性復位機構，即結構簡單降低成本，又能在推桿的插入端拔出時迅速且穩定地將導電鍵復位到與導線接口的導電部分接觸導電，防止接觸不穩定導致二次線圈感應出很高的感應電動勢。

28、優選，所述推桿上設置有第二彈簧作為復位彈簧機構，所述第二彈簧一端與推桿連接，另一端連接在殼體左側；用第二彈簧作為復位彈簧機構保證電流互感器接線端子與檢測裝置接線端子的迅速分離，打開時分離慢導致接觸不穩定出現感應電動勢。

29、優選，所述推桿的插入端設置有頂起導電鍵的斜面；所述導電鍵下方設置有另一斜面作為插接口，所述導電鍵的另一斜面與推桿插入端的斜面相對設置，通過設置斜面和另一斜面方便插入端插入插接口將導電鍵頂起與導線接口的導電部分保持絕緣。

30、優選，所述檢測裝置接線端子中設置有兩個導電插針，兩個所述導電插針?lè)謩e設置于兩個導電插頭右側；所述電流互感器接線端子中設置有兩個導電接觸片，兩個所述導電接觸片設置于所述兩個導線接口中；所述導電插頭插入插口，導電插針與所述導電接觸片接觸導電，使電流互感器接線端子與檢測裝置接線端子接通；通過導電插針與導電接觸片的導電接觸，使電流互感器接線端子與檢測裝置接線端子導電接通，方便其穩定的導電的連接。

31、優選，所述導電插針插入導電接觸片的長度大于推桿插入端伸入導電鍵下方插接口的長度；保證導電鍵先落下，導電鍵上的導電部分與導線接口的導電部分先接觸接通，然后導電插針再與導電接觸片分離，保證電流互感器的二次回路始終不會開路，保證具有蓄力推離機構的電流互感器防開路檢修端子使用時的安全性。

32、優選，所述導電接觸片采用彈性的導電接觸片，所述導電接觸片彈性的收縮位置為導電插針與導電接觸片的接觸位置；導電接觸片具有彈性，保證導電插針?lè)€(wěn)定的與導電接觸片的導電觸碰連接。

33、優選，所述導體插針設置為圓柱錐形；便于插入導體插針的導電接觸片中，并實現緊密接觸。

34、優選，所述導電鍵上設置有限位耳，所述限位耳限制導電鍵下落的最低下落位置，所述限位耳位于殼體的外部；所述導電鍵上還設置有限位塊，所述限位塊位于所述電流互感器接線端子內部，限位塊現在導電鍵上升的最高上升位置；限制出導電鍵的上下極限位置，防止導電鍵脫落或者將導線接口的導電部分壓變形，保證具有蓄力推離機構的電流互感器防開路檢修端子多次檢修后工作的穩定性。

35、優選，所述檢測裝置接線端子的上方設置有旋轉插塊，所述旋轉插塊與所述檢測裝置接線端子可轉動配合；

36、所述殼體上設置有卡槽；

37、通過旋轉插塊與卡槽的作為鎖定機構；

38、所述旋轉插塊卡入所述卡槽電流互感器接線端子與檢測裝置接線端子固定連接；

39、所述旋轉插塊從所述卡槽脫離，所述推桿推開檢測裝置接線端子與固電流互感器接線端子分離；旋轉插塊插入卡槽方便檢測裝置接線端子與固電流互感器接線端子快速穩定的鎖定，旋轉插塊從所述卡槽脫離，方便檢測裝置接線端子與固電流互感器接線端子的分離，推桿上復位彈簧機構的作用保證檢測裝置接線端子快速脫離。
