本技術涉及電容，具體涉及一種多電容電子元件。

背景技術：

1、電容器稱之為電容，是一種容納電荷的器件，也是組成電子電路的主要元件，中國專利cn212230252u公開了一種多電容電子元件，包括電路板、第一貼片式電容與第二貼片式電容，電路板具有通孔，第一貼片式電容包括電容體與底板，電容體固定于底板上，底板包括第一導電圖案與第二導電圖案，且電性連接電容體，第一導電圖案與第二導電圖案位于底板的兩側，且由底板的下表面延伸至底板的上表面，第一貼片式電容是倒置安裝于電路板，且電容體是位于通孔內，第二貼片式電容設置于第一貼片式電容上，以電性連接第一導電圖案與第二導電圖案，其中第一貼片式電容與第二貼片式電容的朝向相反。借此，可節省電路板上的空間，擴大電子元件的電容值，且更加方便于電子元件的電路設計。

2、以上現有技術中存在以下不足：現有技術中的電容器是通過焊接在底板上進行固定的，因此當電容器在電路板上運作中，其中一個電容器發生損壞時，則不容易進行拆卸損壞的電容器進行更換。

技術實現思路

1、本實用新型要解決的技術問題是，現有技術中的電容器其中發生損壞時，不容易進行拆卸損壞的電容器進行更換，故提供一種多電容電子元件，使其解決以上問題。

2、本實用新型解決技術問題采用的技術方案是：一種多電容電子元件，其包括：承接板和電路板，所述承接板上端一側開設有上插孔，所述承接板下端正對上插孔一側開設有下插孔，所述上插孔與下插孔內部固定連接有插座，所述插座上下兩端均連接有弧形彈片，所述上插孔與下插孔內壁均固定連接有彈簧，所述彈簧一端固定連接弧形彈片，所述承接板上下兩端均設置有電容固定機構。

3、作為本實用新型的一種優選技術方案，所述電容固定機構包括第一支撐桿、第一半固定環、第二支撐桿、第二半固定環、螺栓，所述第一支撐桿一端固定連接第一半固定環，所述第二支撐桿一端固定連接第二半固定環，所述第一半固定環與第二半固定環兩端通過螺栓連接。

4、作為本實用新型的一種優選技術方案，所述承接板上下兩端均固定連接有第一支撐桿與第二支撐桿，所述承接板上端通過第一半固定環和第二半固定環固定連接有第一電容，所述承接板下端通過第一半固定環和第二半固定環固定連接有第二電容。

5、作為本實用新型的一種優選技術方案，所述第一電容與第二電容位于承接板一端均設置有電容引腳，所述電容引腳為圓柱形，所述電容引腳直徑與上插孔上口內圈直徑相同，所述上插孔上口內圈直徑與下插孔下口內圈直徑相同。

6、作為本實用新型的一種優選技術方案，所述承接板內部固定連接有連接引腳，所述連接引腳電性連接插座，所述插座與弧形彈片均為銅制材質。

7、作為本實用新型的一種優選技術方案，所述電路板內部開設有通孔，所述電路板位于通孔兩側對稱開設有線路引腳連接口，所述引腳連接口內部穿插連接引腳。

8、本實用新型具有以下優點：第一電容與第二電容均通過電容引腳插接上插孔與下插孔方式與弧形彈片形成電性連接，因此不僅方便安裝，還便于后期更換破舊或損壞的電容，并配合固定機構中的第一板固定環、第二半固定環、螺栓便于將第一電容與第二電容進行固定。

技術特征：

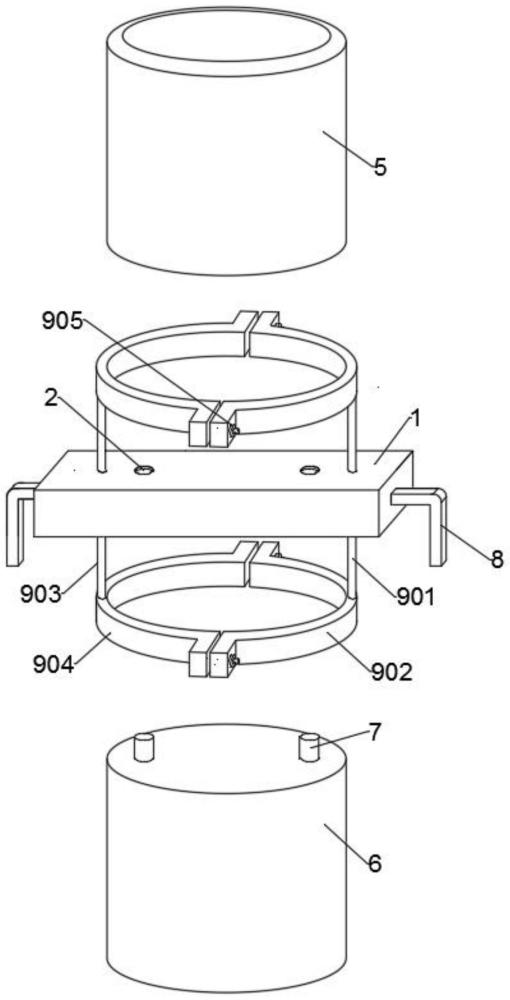

1.一種多電容電子元件，包括：承接板(1)和電路板(10)，其特征在于，所述承接板(1)上端一側開設有上插孔(2)，所述承接板(1)下端正對上插孔(2)一側開設有下插孔(3)，所述上插孔(2)與下插孔(3)內部固定連接有插座(4)，所述插座(4)上下兩端均連接有弧形彈片(401)，所述上插孔(2)與下插孔(3)內壁均固定連接有彈簧(402)，所述彈簧(402)一端固定連接弧形彈片(401)，所述承接板(1)上下兩端均設置有電容固定機構(9)。

2.如權利要求1所述的一種多電容電子元件，其特征在于，所述電容固定機構(9)包括第一支撐桿(901)、第一半固定環(902)、第二支撐桿(903)、第二半固定環(904)、螺栓(905)，所述第一支撐桿(901)一端固定連接第一半固定環(902)，所述第二支撐桿(903)一端固定連接第二半固定環(904)，所述第一半固定環(902)與第二半固定環(904)兩端通過螺栓(905)連接。

3.如權利要求1所述的一種多電容電子元件，其特征在于，所述承接板(1)上下兩端均固定連接有第一支撐桿(901)與第二支撐桿(903)，所述承接板(1)上端通過第一半固定環(902)和第二半固定環(904)固定連接有第一電容(5)，所述承接板(1)下端通過第一半固定環(902)和第二半固定環(904)固定連接有第二電容(6)。

4.如權利要求3所述的一種多電容電子元件，其特征在于，所述第一電容(5)與第二電容(6)位于承接板(1)一端均設置有電容引腳(7)，所述電容引腳(7)為圓柱形，所述電容引腳(7)直徑與上插孔(2)上口內圈直徑相同，所述上插孔(2)上口內圈直徑與下插孔(3)下口內圈直徑相同。

5.如權利要求1所述的一種多電容電子元件，其特征在于，所述承接板(1)內部固定連接有連接引腳(8)，所述連接引腳(8)電性連接插座(4)，所述插座(4)與弧形彈片(401)均為銅制材質。

6.如權利要求1所述的一種多電容電子元件，其特征在于，所述電路板(10)內部開設有通孔(11)，所述電路板(10)位于通孔(11)兩側對稱開設有線路引腳連接口(12)，所述引腳連接口(12)內部穿插連接引腳(8)。

技術總結
本技術公開了一種多電容電子元件，承接板上端一側開設有上插孔，承接板下端正對上插孔一側開設有下插孔，上插孔與下插孔內部固定連接有插座，插座上下兩端均連接有弧形彈片，上插孔與下插孔內壁均固定連接有彈簧，彈簧一端固定連接弧形彈片，承接板上下兩端均設置有電容固定機構，本技術具有以下優點：第一電容與第二電容均通過電容引腳插接上插孔與下插孔方式與弧形彈片形成電性連接，因此不僅方便安裝，還便于后期更換破舊或損壞的電容，并配合固定機構中的第一板固定環、第二半固定環、螺栓便于將第一電容與第二電容進行固定。

技術研發人員：梁軍
受保護的技術使用者：梁軍
技術研發日：20240311
技術公布日：2025/4/28
