本技術涉及蓄電池固定支架,尤其涉及一種蓄電池防脫落固定裝置。
背景技術:
1、太陽能電池就是把光能轉換為電能,再輸送給智能控制器,經過智能控制器的過充保護,將電能輸送給蓄電池進行儲存,儲存電能的蓄電池通常是存放在工作站中,并使用支架集中固定,傳統支架通常會在隔層底部設置擋板,來避免出現支架晃動時蓄電池發生傾倒從支架上脫落摔至地面造成損壞的情況,但是在更換蓄電池時,由于擋板的設置無法直接將蓄電池抽出,需要將蓄電池抬起才能從支架上取下,勞動強度較大,且抬起過程中蓄電池容易與擋板發生碰撞導致磕傷,因此,提出一種蓄電池防脫落固定裝置。
技術實現思路
1、本實用新型的目的是為了解決上述技術中的任意一種問題,從而提出一種蓄電池防脫落固定裝置,包括外框架和設于其底部的底座,所述外框架內安裝有隔板,外框架左右兩側壁上對稱設有理線槽,外框架內壁上對稱設有滑槽,所述隔板一側壁上對稱設有滑塊,隔板的另一側壁上設有支座,支座上轉動安裝有限位板,隔板底部一側開設有螺孔,螺孔內活動安裝有旋鈕。
2、進一步的,所述滑塊卡嵌安裝在滑槽內,并可進行滑動,所述隔板中部為鏤空結構,隔板底部與底座相互接觸。
3、進一步的,所述隔板的側壁上設有兩組卡扣,所述支座數量為兩個,呈對稱設置,所述兩組卡扣分別位于兩個支座的上方,所述限位板的側壁上開設有弧形槽,弧形槽的底部等距設有多個卡槽。
4、進一步的,所述卡槽的數量與每組卡扣的數量相同,且位置關系相互對應,卡扣可卡嵌固定在卡槽內。
5、進一步的,所述限位板的中部開設有通孔,限位板通過通孔與支座轉動連接,支座與限位板連接處設有扭簧,所述弧形槽與通孔為同軸心設置。
6、進一步的,所述隔板的側壁上設有兩組凸桿,每組凸桿數量為兩個,凸桿呈對稱設置在支座邊緣,所述限位板的側壁上設有限位槽,限位槽位于通孔邊緣,限位槽數量為兩個,呈中心對稱設置,所述凸桿卡嵌安裝在限位槽內。
7、有益效果:本實用新型通過滑塊與滑槽的配合,可拉動隔板使其在外框架的內壁滑動,將隔板移動至與蓄電池的外表面貼合,便可對其進行限位,同時通過限位板的設置,當隔板與蓄電池貼合后,轉動限位板至水平位置,通過限位板的兩端對蓄電池進行限位固定,避免出現外框架晃動時蓄電池發生傾倒從外框架上脫落摔至地面造成損壞的情況,在更換蓄電池時,僅需將限位板轉動至豎直位置,通過卡扣與卡槽的配合將限位板固定,隨后便可將蓄電池從外框架內抽出,無需將蓄電池抬起,操作簡便。

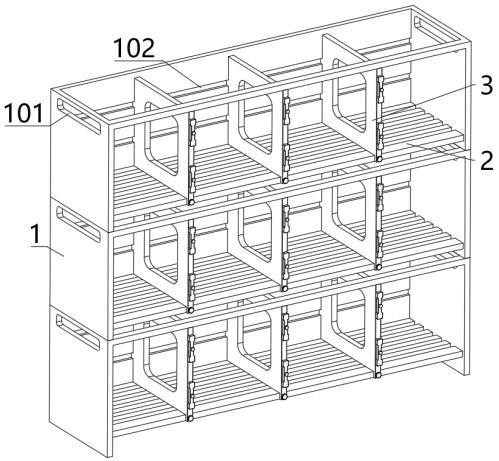

1.一種蓄電池防脫落固定裝置,包括外框架(1)和設于其底部的底座(2),其特征在于:所述外框架(1)內安裝有隔板(3),外框架(1)左右兩側壁上對稱設有理線槽(101),外框架(1)內壁上對稱設有滑槽(102),所述隔板(3)一側壁上對稱設有滑塊(301),隔板(3)的另一側壁上設有支座(5),支座(5)上轉動安裝有限位板(4),隔板(3)底部一側開設有螺孔(304),螺孔(304)內活動安裝有旋鈕(6);所述滑塊(301)卡嵌安裝在滑槽(102)內,并可進行滑動,所述隔板(3)中部為鏤空結構,隔板(3)底部與底座(2)相互接觸;所述隔板(3)的側壁上設有兩組卡扣(302),所述支座(5)數量為兩個,呈對稱設置,所述兩組卡扣(302)分別位于兩個支座(5)的上方,所述限位板(4)的側壁上開設有弧形槽(403),弧形槽(403)的底部等距設有多個卡槽(404);所述卡槽(404)的數量與每組卡扣(302)的數量相同,且位置關系相互對應,卡扣(302)可卡嵌固定在卡槽(404)內;所述限位板(4)的中部開設有通孔(401),限位板(4)通過通孔(401)與支座(5)轉動連接,支座(5)與限位板(4)連接處設有扭簧(501),所述弧形槽(403)與通孔(401)為同軸心設置;所述隔板(3)的側壁上設有兩組凸桿(303),每組凸桿(303)數量為兩個,凸桿(303)呈對稱設置在支座(5)邊緣,所述限位板(4)的側壁上設有限位槽(402),限位槽(402)位于通孔(401)邊緣,限位槽(402)數量為兩個,呈中心對稱設置,所述凸桿(303)卡嵌安裝在限位槽(402)內。
