本技術涉及ito觸摸屏相關，特別涉及一種具有控制盒的ito觸摸屏及吸油煙機。

背景技術：

1、目前市面上ito觸摸屏與電路板的安裝連接結構通常都是把pcb板固定在開關盒底部，ito觸摸屏粘貼在開關盒面，ito觸摸屏通過fpc排線和插頭與電路板連接，ito膜上的走線都是在同一排線引出，會造成ito膜上的走線多，走線占用的面積多，同時引出的排線在狹小空間的開關盒內接插不方便，容易松脫接觸不良。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種具有控制盒的ito觸摸屏，能夠解決走線多，排線容易松脫的問題。

2、根據本實用新型的第一方面實施例的一種具有控制盒的ito觸摸屏，包括：盒體、電路板、ito觸摸屏面板及至少一個導電彈簧，所述盒體具有安裝槽，所述電路板設于所述安裝槽內，所述ito觸摸屏面板設于所述盒體，并位于所述電路板上方，所述導電彈簧兩端分別與所述ito觸摸屏面板及所述電路板連接，以使所述ito觸摸屏與所述電路板電性連接。

3、根據本實用新型實施例的一種具有控制盒的ito觸摸屏，至少具有如下有益效果：通過導電彈簧進行導電連接，一方面導電彈簧具有彈性力，電路板與ito觸摸屏面板將導電彈簧壓縮，使得導電彈簧能夠與電路板與ito觸摸屏面板保持連接，不易松脫，另一方面，導電彈簧直接與電路板對接，因此不需要在ito膜上走線，能夠減少走線占用的面積。

4、根據本實用新型的一些實施例，所述盒體包括框架及底蓋，所述底蓋與所述框架底部連接以形成所述安裝槽，所述框架頂部設有所述ito觸摸屏面板。

5、根據本實用新型的一些實施例，所述框架設有與所述導電彈簧相同數量的絕緣導向孔，所述絕緣導向孔沿所述框架的厚度方向延伸設置，所述導電彈簧穿設所述絕緣導向孔，所述導電彈簧一端與所述電路板焊接連接，另一端與所述ito觸摸屏面板電性連接。

6、根據本實用新型的一些實施例，所述ito觸摸屏面板底部設有按鍵導電部，所述導電彈簧與所述按鍵導電部抵接。

7、根據本實用新型的一些實施例，所述框架相對的內側壁之間設有多個加強件，所述加強件相互間隔設置。

8、根據本實用新型的一些實施例，所述觸摸屏面板與所述框架頂部通過粘膠連接。

9、根據本實用新型的一些實施例，所述ito觸摸屏面板上設有顯示部，所述電路板上設有信息燈組，所述框架上設有透射鏤空部，所述透射鏤空部能夠使所述信息燈組所發出的光線透射至所述顯示部。

10、根據本實用新型的一些實施例，所述底蓋設有卡接部，所述卡接部能夠與所述框架卡接連接。

11、根據本實用新型的一些實施例，所述框架兩側均設有連接板，所述連接板上設有第一連接孔，所述底蓋上設有與所述第一連接孔相對應的第二連接孔。

12、根據本實用新型的第二方面實施例的一種吸油煙機，包括采用上述的一種具有控制盒的ito觸摸屏的吸油煙機。

13、根據本實用新型實施例的一種吸油煙機，至少具有如下有益效果：采用上述的一種具有控制盒的ito觸摸屏，能夠使得觸摸屏內的導電結構不易松脫，進而使得吸油煙機不易控制失靈，便于用戶使用。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種具有控制盒的ito觸摸屏，其特征在于，包括：

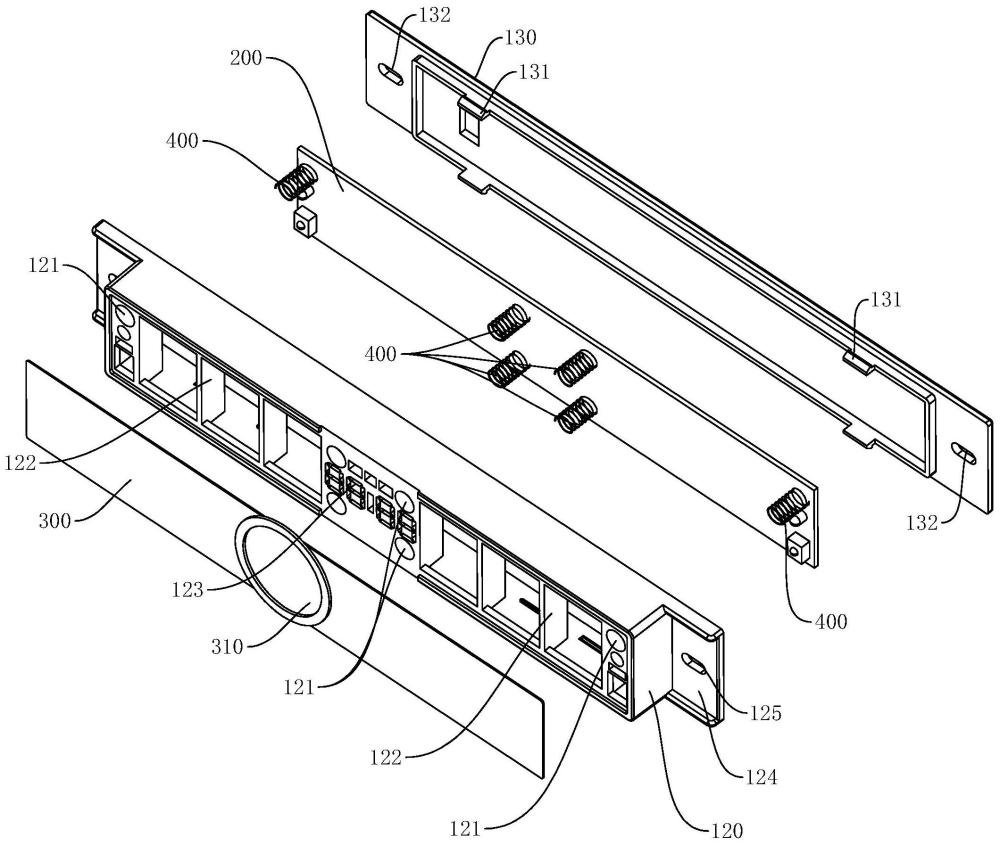

2.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述框架(120)設有與所述導電彈簧(400)相同數量的絕緣導向孔(121)，所述絕緣導向孔(121)沿所述框架(120)的厚度方向延伸設置，所述導電彈簧(400)穿設所述絕緣導向孔(121)，所述導電彈簧(400)一端與所述電路板(200)焊接連接，另一端與所述ito觸摸屏面板(300)電性連接。

3.根據權利要求2所述的一種具有控制盒的ito觸摸屏，其特征在于，所述ito觸摸屏面板(300)底部設有按鍵導電部，所述導電彈簧(400)與所述按鍵導電部抵接。

4.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述框架(120)相對的內側壁之間設有多個加強件(122)，所述加強件(122)相互間隔設置。

5.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述ito觸摸屏面板(300)與所述框架(120)頂部通過粘膠連接。

6.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述ito觸摸屏面板(300)上設有顯示部(310)，所述電路板(200)上設有信息燈組，所述框架(120)上設有透射鏤空部(123)，所述透射鏤空部(123)能夠使所述信息燈組所發出的光線透射至所述顯示部(310)。

7.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述底蓋(130)設有卡接部(131)，所述卡接部(131)能夠與所述框架(120)卡接連接。

8.根據權利要求1所述的一種具有控制盒的ito觸摸屏，其特征在于，所述框架(120)兩側均設有連接板(124)，所述連接板(124)上設有第一連接孔(125)，所述底蓋(130)上設有與所述第一連接孔(125)相對應的第二連接孔(132)。

9.吸油煙機，其特征在于，包括權利要求1-8中任一項所述的一種具有控制盒的ito觸摸屏。

技術總結
本技術公開了一種具有控制盒的ITO觸摸屏及吸油煙機，包括盒體、電路板、ITO觸摸屏面板及至少一個導電彈簧，盒體具有安裝槽，電路板設于安裝槽內，ITO觸摸屏面板設于盒體，并位于電路板上方，導電彈簧兩端分別與ITO觸摸屏面板及電路板連接，以使ITO觸摸屏與電路板電性連接。通過導電彈簧進行導電連接，一方面導電彈簧具有彈性力，電路板與ITO觸摸屏面板將導電彈簧壓縮，使得導電彈簧能夠與電路板與ITO觸摸屏面板保持連接，不易松脫，另一方面，導電彈簧直接與電路板對接，因此不需要在ITO膜上走線，能夠減少走線占用的面積。

技術研發人員：黃達富,廖毅宇
受保護的技術使用者：中山百得廚衛有限公司
技術研發日：20240326
技術公布日：2025/4/28
