本申請屬于電子元器件，具體涉及一種場效應管以及一種電子設備。

背景技術：

1、隨著科技的發展，場效應管已被廣泛應用于電子設備技術領域。

2、在電子設備的生產過程中，需要將相應的場效應管與電子設備的電路板進行焊接之后，通過打膠進一步固定。在打膠固定過程中，需要在場效應管底板與電路板之間注入膠水，這一過程中，由于場效應管底板與電路板表面材質存在差異，進而導致膠水在場效應管底板及電路板表面上流速不同。

3、膠水流速的不同使場效應管底板及電路板表面之間的膠水極易出現氣泡，導致場效應管的打膠固定不穩，可靠性下降。

技術實現思路

1、本申請旨在提供一種場效應管以及一種電子設備，以解決現有的場效應管在打膠固定過程中膠水在場效應管底板及電路板表面上流速不同，易出現氣泡，導致場效應管的打膠固定不穩、可靠性下降的問題。

2、為了解決上述技術問題，本申請是這樣實現的：

3、第一方面，本申請公開了一種場效應管，所述場效應管包括：場效應管本體及底板；其中，所述底板包括沿第一方向背離設置的第一側和第二側，所述場效應管本體連接于所述底板的第一側；所述底板的第二側設置有焊盤及避開所述焊盤設置的條狀凸起，所述焊盤用于與電路板焊接連接；所述底板包括沿第二方向背離設置的第一端和第二端，所述第二方向與所述第一方向垂直，所述條狀凸起從所述第一端延伸至所述第二端，所述條狀凸起用于對膠水進行導流。

4、可選地，所述條狀凸起為多個，多個所述條狀凸起沿第三方向間隔設置，所述第三方向與所述第二方向相交。

5、可選地，多個所述條狀凸起成對設置，成對設置的兩個所述條狀凸起之間形成凹槽，所述凹槽用于對所述膠水進行導流。

6、可選地，所述底板的第二側包括焊盤區以及沿第三方向設置在所述焊盤區兩側的流膠區，所述第三方向與所述第二方向相交；其中，所述焊盤設置在所述焊盤區，所述條狀凸起設置在所述流膠區。

7、可選地，每個所述流膠區的所述條狀凸起的數量為多個，多個所述條狀凸起成對設置，成對設置的兩個所述條狀凸起之間形成凹槽，所述凹槽用于對所述膠水進行導流。

8、可選地，每個所述焊盤區的所述焊盤的數量為多個，多個所述焊盤沿多數所述第二方向間隔設置。

9、可選地，所述條狀凸起為油墨凸起。

10、可選地，所述條狀凸起的凸起高度低于所述焊盤的凸起高度。

11、可選地，所述條狀凸起為鋸齒狀凸起。

12、第二方面，本申請還公開了一種電子設備，所述電子設備包括以上任一項中所述的場效應管。

13、本申請實施例中，提供了一種場效應管，至少可以包括場效應管本體及底板，底板包括沿第一方向背離設置的第一側及第二側，第一側連接場效應管本體，第二側上設置有焊盤和條狀凸起，條狀凸起避開焊盤設置；焊盤用于與電路板進行焊接；底板上包括沿第二方向背離的第一端及第二端，條狀凸起沿第二方向從第一端延伸至第二端。在對場效應管進行安裝時，先通過焊盤將場效應管底板焊接固定至電路板上相應位置，而后在底板與電路板之間沿條狀凸起進行打膠，注入的膠水由于爬壁效應，沿著條狀凸起均勻移動，進而減少氣泡的產生。本申請中提供的場效應管通過在底板上設置條狀凸起，使打膠過程中膠水均勻移動，而減少氣泡產生，避免了場效應管因膠水中產生氣泡而打膠固定不穩、可靠性下降的問題。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

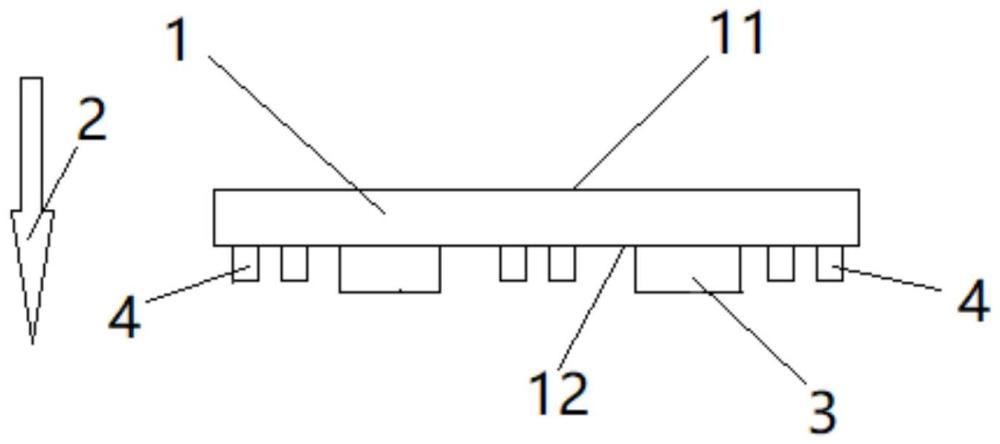

1.一種場效應管，其特征在于，所述場效應管包括：場效應管本體及底板(1)；其中，

2.根據權利要求1所述的場效應管，其特征在于，所述條狀凸起(4)為多個，多個所述條狀凸起(4)沿第三方向(6)間隔設置，所述第三方向(6)與所述第二方向(5)相交。

3.根據權利要求2所述的場效應管，其特征在于，多個所述條狀凸起(4)成對設置，成對設置的兩個所述條狀凸起(4)之間形成凹槽(41)，所述凹槽(41)用于對所述膠水進行導流。

4.根據權利要求1所述的場效應管，其特征在于，所述底板(1)的第二側(12)包括焊盤區(121)以及沿第三方向(6)設置在所述焊盤區(121)兩側的流膠區(122)，所述第三方向(6)與所述第二方向(5)相交；其中，

5.根據權利要求4所述的場效應管，其特征在于，每個所述流膠區(122)的所述條狀凸起(4)的數量為多個，多個所述條狀凸起(4)成對設置，成對設置的兩個所述條狀凸起(4)之間形成凹槽(41)，所述凹槽(41)用于對所述膠水進行導流。

6.根據權利要求5所述的場效應管，其特征在于，每個所述焊盤區(121)的所述焊盤(3)的數量為多個，多個所述焊盤(3)沿多數所述第二方向(5)間隔設置。

7.根據權利要求1所述的場效應管，其特征在于，所述條狀凸起(4)為油墨凸起。

8.根據權利要求1所述的場效應管，其特征在于，所述條狀凸起(4)的凸起高度低于所述焊盤(3)的凸起高度。

9.根據權利要求1至8中任一項所述的場效應管，其特征在于，所述條狀凸起(4)為鋸齒狀凸起。

10.一種電子設備，其特征在于，所述電子設備包括權利要求1至9中任一項所述的場效應管。

技術總結
本申請實施例提供了一種場效應管，所述場效應管包括：場效應管本體及底板；其中，所述底板包括沿第一方向背離設置的第一側和第二側，所述場效應管本體連接于所述底板的第一側；所述底板的第二側設置有焊盤及避開所述焊盤設置的條狀凸起，所述焊盤用于與電路板焊接連接；所述底板包括沿第二方向背離設置的第一端和第二端，所述第二方向與所述第一方向垂直，所述條狀凸起從所述第一端延伸至所述第二端，所述條狀凸起用于對膠水進行導流。本申請中提供的場效應管通過在底板上設置條狀凸起，使打膠過程中膠水均勻移動，而減少氣泡產生，避免了場效應管因氣泡而打膠固定不穩、可靠性下降的問題。

技術研發人員：黃天定,劉仕臻,武家超
受保護的技術使用者：欣旺達電子股份有限公司
技術研發日：20240328
技術公布日：2025/4/28
