本技術屬于電池，尤其涉及一種電池防盜裝置。

背景技術：

1、隨著儲能電池相關技術的發展，儲能電池在各類移動設備和后備電源等應用領域的使用越來越廣泛，如電動汽車、供電設備網、樓宇安防、通信基站等場景下已經較為普及。傳統技術利用儲能系統中各模塊的通信是否正常來判斷儲能電池模塊是否被盜，但是，傳統技術容易在通信故障或電池低壓休眠時產生誤判，可靠性較差。

2、電池包是比較昂貴的產品，現有的機箱一般沒有設置防盜功能，容易發生機箱被盜的情況；而且，現有的機箱內部空間布局不合理、利用率不高，機箱占用空間較大，空間利用率低。

技術實現思路

1、本實用新型實施例提供一種電池防盜裝置，旨在解決現有的機箱占用空間較大、空間利用率低、缺乏防盜功能、容易被盜等問題。

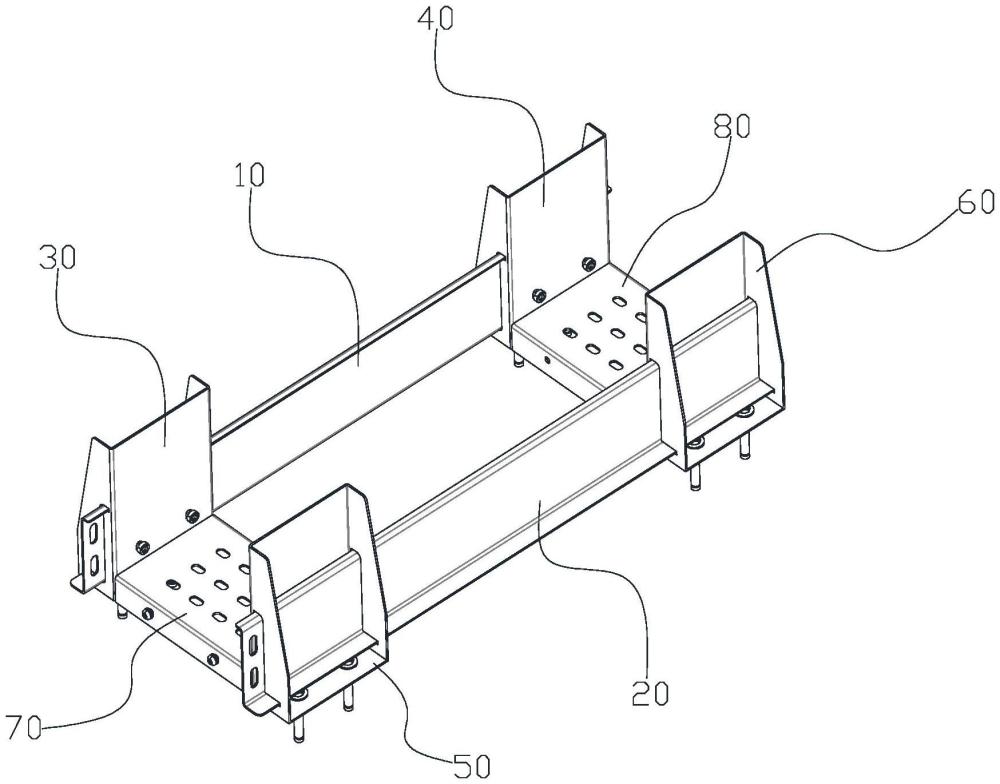

2、為實現上述目的，本實用新型實施例提供一種電池防盜裝置，適用于電池機箱，包括第一z型支架、第二z型支架、第一l型支架、第二l型支架、第三l型支架、第四l型支架、第一底部支架和第二底部支架；

3、所述第一底部支架的一端與所述第一l型支架固定連接，另一端與所述第三l型支架固定連接；所述第二底部支架的一端與所述第二l型支架固定連接，另一端與所述第四l型支架固定連接；

4、所述第一z型支架的一端卡設于所述第一l型支架上，另一端卡設于所述第二l型支架上；所述第二z型支架的一端卡設于所述第三l型支架上，另一端卡設于所述第四l型支架上。

5、作為優選的實施方式，所述第一z型支架靠近所述第二l型支架的一端設置有第一擋板；所述第二z型支架靠近所述第四l型支架的一端設置有第二擋板。

6、作為優選的實施方式，所述第一z型支架靠近所述第一l型支架的一端設置有至少兩個第一防盜孔，所述第一防盜孔上設置有第一防盜鎖；所述第二z型支架靠近所述第三l型支架的一端設置有至少兩個第二防盜孔，所述第二防盜孔上設置有第二防盜鎖。

7、作為優選的實施方式，所述第一l型支架、所述第二l型支架、所述第三l型支架以及所述第四l型支架上均設置有至少兩個用于固定所述電池機箱的第一固定孔；兩個所述第一固定孔并列設置。

8、作為優選的實施方式，每個所述第一固定孔均靠近所述第一z型支架/所述第二z型支架的內側設置。

9、作為優選的實施方式，所述電池機箱的底面與頂面上均設置有于所述第一固定孔相適配的第二固定孔；所述第一固定孔與所述第二固定孔一一對應設置；所述第一固定孔與所述第二固定孔通過螺母固定連接。

10、作為優選的實施方式，所述第一l型支架、所述第二l型支架、所述第三l型支架以及所述第四l型支架上均設置有多個用于固定所述電池防盜裝置的第三固定孔；數個所述第三固定孔并列設置；每個所述第三固定孔均通過膨脹螺絲與固定目的點固定連接。

11、作為優選的實施方式，所述第一l型支架、所述第二l型支架上均設置有與所述第一z型支架相適配的第一z型孔，所述第一z型支架卡設于所述第一z型孔內；所述第一z型孔的長度小于所述第一擋板的長度。

12、作為優選的實施方式，所述第三l型支架、所述第四l型支架上均設置有與所述第二z型支架相適配的第二z型孔，所述第二z型支架卡設于所述第二z型孔內；所述第二z型孔的長度小于所述第二擋板的長度。

13、作為優選的實施方式，所述第一z型支架和所述第二z型支架對稱設置；所述第一l型支架與所述第三l型支架對稱設置；所述二l型支架與所述第四l型支架對稱設置，所述第一底部支架與所述第二部支架對稱設置。

14、作為優選的實施方式，所述電池機箱為方形電池機箱。

15、通過本申請結構，能夠很好的將電池機箱進行固定，電池機箱與電池防盜裝置之間的連接被有效遮擋，能夠起到有效的防盜功能。并且，電池極性通過側放的放置方式固定在電池防盜裝置上，能夠有效節約空間，有效提高空間利用率。本申請結構簡單，成本較低，適用于規模化應用。

技術特征：

1.一種電池防盜裝置，其特征在于，適用于電池機箱，包括第一z型支架、第二z型支架、第一l型支架、第二l型支架、第三l型支架、第四l型支架、第一底部支架和第二底部支架；

2.根據權利要求1所述的電池防盜裝置，其特征在于，所述第一z型支架靠近所述第二l型支架的一端設置有第一擋板；所述第二z型支架靠近所述第四l型支架的一端設置有第二擋板。

3.根據權利要求2所述的電池防盜裝置，其特征在于，所述第一z型支架靠近所述第一l型支架的一端設置有至少兩個第一防盜孔，所述第一防盜孔上設置有第一防盜鎖；所述第二z型支架靠近所述第三l型支架的一端設置有至少兩個第二防盜孔，所述第二防盜孔上設置有第二防盜鎖。

4.根據權利要求3所述的電池防盜裝置，其特征在于，所述第一l型支架、所述第二l型支架、所述第三l型支架以及所述第四l型支架上均設置有至少兩個用于固定所述電池機箱的第一固定孔；兩個所述第一固定孔并列設置。

5.根據權利要求4所述的電池防盜裝置，其特征在于，每個所述第一固定孔均靠近所述第一z型支架/所述第二z型支架的內側設置。

6.根據權利要求5所述的電池防盜裝置，其特征在于，所述電池機箱的底面與頂面上均設置有于所述第一固定孔相適配的第二固定孔；所述第一固定孔與所述第二固定孔一一對應設置；所述第一固定孔與所述第二固定孔通過螺母固定連接。

7.根據權利要求6所述的電池防盜裝置，其特征在于，所述第一l型支架、所述第二l型支架、所述第三l型支架以及所述第四l型支架上均設置有多個用于固定所述電池防盜裝置的第三固定孔；數個所述第三固定孔并列設置；每個所述第三固定孔均通過膨脹螺絲與固定目的點固定連接。

8.根據權利要求7所述的電池防盜裝置，其特征在于，所述第一l型支架、所述第二l型支架上均設置有與所述第一z型支架相適配的第一z型孔，所述第一z型支架卡設于所述第一z型孔內；所述第一z型孔的長度小于所述第一擋板的長度。

9.根據權利要求8所述的電池防盜裝置，其特征在于，所述第三l型支架、所述第四l型支架上均設置有與所述第二z型支架相適配的第二z型孔，所述第二z型支架卡設于所述第二z型孔內；所述第二z型孔的長度小于所述第二擋板的長度。

10.根據權利要求9所述的電池防盜裝置，其特征在于，所述第一z型支架和所述第二z型支架對稱設置；所述第一l型支架與所述第三l型支架對稱設置；所述二l型支架與所述第四l型支架對稱設置，所述第一底部支架與所述第二底部支架對稱設置；

技術總結
本申請實施例提供一種電池防盜裝置，適用于電池機箱，包括第一Z型支架、第二Z型支架、第一L型支架、第二L型支架、第三L型支架、第四L型支架、第一底部支架和第二底部支架；所述第一底部支架的一端與所述第一L型支架固定連接，另一端與所述第三L型支架固定連接；所述第二底部支架的一端與所述第二L型支架固定連接，另一端與所述第四L型支架固定連接；所述第一Z型支架的一端卡設于所述第一L型支架上，另一端卡設于所述第二L型支架上；所述第二Z型支架的一端卡設于所述第三L型支架上，另一端卡設于所述第四L型支架上。通過本申請結構，能夠起到有效的防盜功能，并且，能夠有效提高空間利用率。

技術研發人員：薛義,郭鋒
受保護的技術使用者：深圳市雄韜電源科技股份有限公司
技術研發日：20240415
技術公布日：2025/4/28
