本發明涉及型材倉儲領域，具體涉及一種型材桿件輸送入庫存放裝置及工作方法。

背景技術：

1、在型材生產線中，窗框、門框的制作過程包含多個工序，型材下料加工完成后，需臨時存放以便轉入后續分揀組框等工序。料庫作為中間存儲環節，能使各工序間的銜接更順暢，避免因工序速度差異導致的生產停滯。比如，下料加工設備快速生產的型材可先存放在料庫，等待后續工序有空閑時再取用，確保整個生產線的連續性。

2、中國專利(公開號cn?222388869?u，公開日20250124)中公開了一種型材倉儲設備，考慮型材外部包裝膠帶紙上的粘膠會使型材在輸送過程中歪斜，若不進行校正直接入庫，易造成型材干涉、滑落，增加機械故障風險，因此，其料庫中的存放設備具備校正功能，利用型材校正單元，可對型材進行姿態校正，保證型材順利入庫和存放穩定性，從而提升整個生產過程的穩定性和安全性。但其僅考慮了入庫存放時的便利性和效率，在出庫取用時，由于型材長度不一，放置于料庫后與料庫出庫取用一側的相對位置并不固定，對于端部仍縮在出庫取用一側內的型材，相應的操作人員和操作設備難以進行快速的定位和抓取，增加了尋找和調整抓取位置的時間，降低生產節奏，影響生產線的整體效率；另外，由于未對入庫后的型材進行位置控制，取用時定位難度較大，對于塑料型材而言，加工后得到的桿件端部較為脆弱，探入料庫內進行取用時容易導致型材桿件的晃動碰撞，損傷型材桿件表面，影響產品外觀和尺寸精度，造成產品質量下降。

技術實現思路

1、本發明的目的是針對現有技術存在的缺陷，提供一種型材桿件輸送入庫存放裝置及工作方法，通過料庫上料端一側的轉運組件對桿件進行抓取轉運和位置調整，實現桿件向料庫內的精準上料，并且能夠使桿件在上料至存料格后通過推動機構進行桿件的位置調節，使桿件一端能夠探出至存料格的下料端以外，使得下游取用桿件時能夠直接抓取桿件探出存料格的部分，無需再探入存料格內進行狹窄空間的識別定位動作，使得桿件在出庫取用時以探出下料端為統一且明顯的標識，無論是人工操作還是自動化設備操作，都能更便捷地進行抓取操作，提升了操作的便捷性和流暢性。

2、本發明的第一目的是提供一種型材桿件輸送入庫存放裝置，采用以下方案：

3、包括：

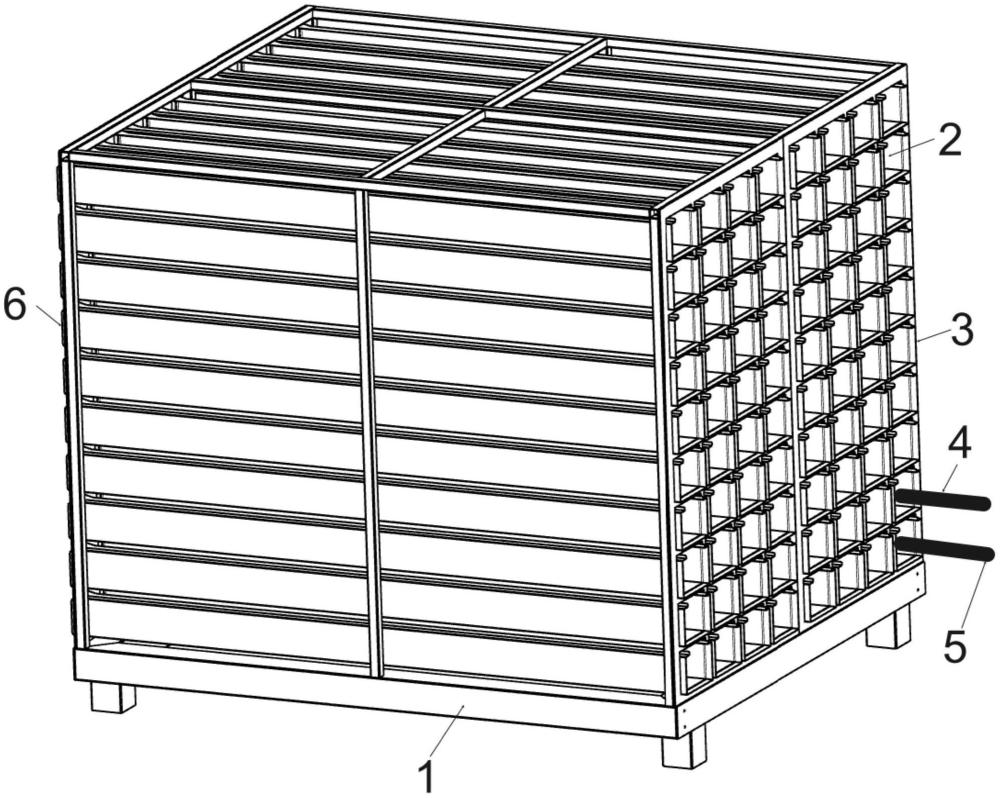

4、料庫，包括陣列分布的存料格，存料格兩端敞開，一端作為上料端，另一端作為下料端；

5、轉運組件，包括機械臂和位于機械臂末端的夾持機構、推送機構，布置在料庫靠近上料端一側，夾持機構設有夾持桿件的夾持部，以在機械臂驅動下使桿件上料至存料格；推送機構用于推動存料格內桿件以調整桿件和下料端的相對位置，使桿件一端探出下料端外。

6、進一步地，還包括輸送臺，為轉運組件供應桿件，輸送臺包括輸送帶和輸送輥道，輸送帶承載桿件沿第一方向運行，輸送輥道配合有升降機構，輸送輥道利用升降機構的升降移動而凸出或凹入輸送帶承載桿件的區域，輸送輥道承載桿件沿第二方向運行，第一方向和第二方向成夾角分布。

7、本發明的第二目的是提供一種如第一目的所述的型材桿件輸送入庫存放裝置的工作方法，包括：

8、機械臂帶動夾持機構調節位置，抓取待入庫至料庫的桿件；

9、機械臂帶動桿件經存料格的上料端滑入存料格內，在桿件穩定放置于存料格后解除夾持；

10、依據上料后桿件與存料格的長度關系，機械臂帶動推送機構推動桿件調節位置，桿件一端探出存料格的下料端外，等待使用時被夾持；

11、機械臂帶動夾持機構和推送機構復位，對待入庫至料庫的下一桿件進行上料。

12、進一步地，在桿件上料至料庫時，構成同一框架的桿件在同一層或同一列上依次排布。

13、進一步地，在桿件上料至料庫時，構成相異框架的桿件依據料庫底層存料格到頂層存料格的方向依次上料至料庫。

14、進一步地，獲取夾持機構所夾持桿件的長度，依據桿件長度和存料格兩端間距的尺寸關系，控制推送機構運行。

15、進一步地，在桿件上料至存料格后，推動桿件使桿件縮于上料端以內。

16、進一步地，所述推送機構為伸縮桿，在夾持機構夾持桿件上料至存料格時，推動機構保持收縮狀態，保持推動機構和料庫間隔分布。

17、進一步地，所述夾持機構的夾持部夾持桿件的中部。

18、進一步地，所述夾持機構與推送機構間隔分布，在夾持機構對多根桿件上料后，推動機構運行對存料格內的桿件進行推動調節位置。

19、與現有技術相比，本發明具有的優點和積極效果是：

20、針對目前桿件入庫后定位抓取困難導致出庫效率低的問題，通過料庫上料端一側的轉運組件對桿件進行抓取轉運和位置調整，實現桿件向料庫內的精準上料，并且能夠使桿件在上料至存料格后通過推動機構進行桿件的位置調節，使桿件一端能夠探出至存料格的下料端以外，使得下游取用桿件時能夠直接抓取桿件探出存料格的部分，無需再探入存料格內進行狹窄空間的識別定位動作，使得桿件在出庫取用時以探出下料端為統一且明顯的標識，無論是人工操作還是自動化設備操作，都能更便捷地進行抓取操作，提升了操作的便捷性和流暢性。

21、相較于傳統的入庫存放流程，本發明通過標準化的取用方式，有利于與各種不同類型的后續加工設備進行對接。不同的設備可以根據探出下料端的桿件統一設計抓取接口或操作流程，增強了整個生產系統中各設備之間的兼容性和協同性。減少了因定位困難導致的時間浪費，避免了產品質量下降帶來的損失，提高了生產效率，降低了時間成本。

技術特征：

1.一種型材桿件輸送入庫存放裝置，其特征在于，包括：

2.如權利要求1所述的型材桿件輸送入庫存放裝置，其特征在于，還包括輸送臺，為轉運組件供應桿件，輸送臺包括輸送帶和輸送輥道，輸送帶承載桿件沿第一方向運行，輸送輥道配合有升降機構，輸送輥道利用升降機構的升降移動而凸出或凹入輸送帶承載桿件的區域，輸送輥道承載桿件沿第二方向運行，第一方向和第二方向成夾角分布。

3.一種型材桿件輸送入庫存放裝置的工作方法，利用如權利要求1-2中任一項所述型材桿件輸送入庫存放裝置，其特征在于，包括：

4.如權利要求3所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，在桿件上料至料庫時，構成同一框架的桿件在同一層或同一列上依次排布。

5.如權利要求4所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，在桿件上料至料庫時，構成相異框架的桿件依據料庫底層存料格到頂層存料格的方向依次上料至料庫。

6.如權利要求3所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，獲取夾持機構所夾持桿件的長度，依據桿件長度和存料格兩端間距的尺寸關系，控制推送機構運行。

7.如權利要求6所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，在桿件上料至存料格后，推動桿件使桿件縮于上料端以內。

8.如權利要求3所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，所述推送機構為伸縮桿，在夾持機構夾持桿件上料至存料格時，推動機構保持收縮狀態，保持推動機構和料庫間隔分布。

9.如權利要求8所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，所述夾持機構的夾持部夾持桿件的中部。

10.如權利要求9所述的型材桿件輸送入庫存放裝置的工作方法，其特征在于，所述夾持機構與推送機構間隔分布，在夾持機構對多根桿件上料后，推動機構運行對存料格內的桿件進行推動調節位置。

技術總結
本發明提供一種型材桿件輸送入庫存放裝置及工作方法，涉及型材倉儲領域，針對目前桿件入庫后定位抓取困難導致出庫效率低的問題，通過料庫上料端一側的轉運組件對桿件進行抓取轉運和位置調整，實現桿件向料庫內的精準上料，并且能夠使桿件在上料至存料格后通過推動機構進行桿件的位置調節，使桿件一端能夠探出至存料格的下料端以外，使得下游取用桿件時能夠直接抓取桿件探出存料格的部分，無需再探入存料格內進行狹窄空間的識別定位動作，使得桿件在出庫取用時以探出下料端為統一且明顯的標識，無論是人工操作還是自動化設備操作，都能更便捷地進行抓取操作，提升了操作的便捷性和流暢性。

技術研發人員：蔡少林,畢偉祥,趙延勝
受保護的技術使用者：濟南辰禾機器有限公司
技術研發日：
技術公布日：2025/4/28
