本技術涉及儲能電池系統，尤其涉及一種儲能電池酸液補償液流循環系統。

背景技術：

1、目前，儲能電池在使用時需要反復充電、放電，而在這個過程中，由于電池單元內的電池液體受反復升溫、降溫影響而蒸發損失，在降溫時，電池溶液又形成硫酸結晶、沉淀粘糊在鉛板上，導致電阻大增，而在充電時更加發熱并進一步將電池內液體蒸發，當酸液損失到一定程度后，最終導致電池單元失效，由此可見電池液的損失是影響儲能電池使用壽命的主要原因。

技術實現思路

1、本實用新型提出一種儲能電池酸液補償液流循環系統，有效的補充電池升溫過程中蒸發的電池液，能夠有效的提高儲能電池單元的使用壽命，進一步提高儲能系統的整體使用壽命和效率。

2、為了實現上述目的，本實用新型采用了如下技術方案：

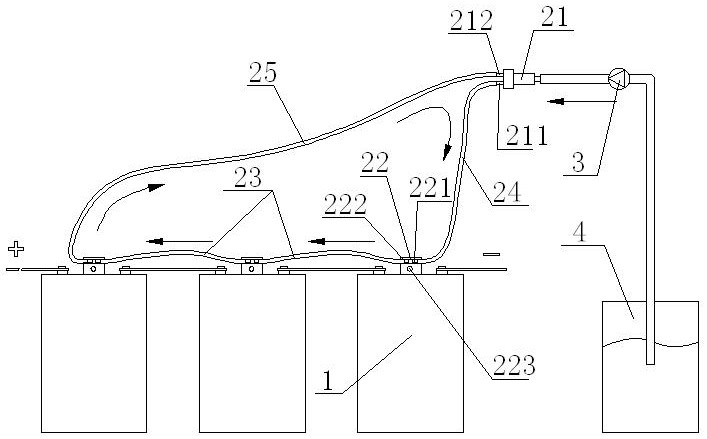

3、一種儲能電池酸液補償液流循環系統，其特征是包括若干個電池單元構成的電池組、液流循環組件、注液泵和儲液容器4；

4、所述的液流循環組件包括液流循環瓶、注液塞、電池串接管、注液管和回流管；所述的電池單元的電池殼為頂部至少存在一個氣液通道的密閉電池殼；

5、所述的注液塞可拆卸的固接在所述的每個電池單元電池殼的氣液通道上，所述的注液塞至少包括一個液體輸入端、一個液體輸出端和氣體單向泄壓閥，電池組最前端電池單元的注液塞的液體輸入端與所述注液管后端連接，電池組中最末端電池單元的注液塞的液體輸出端與所述的回流管前端連接，其他電池單元通過所述的電池串接管將其電池殼上每個注液塞的液體輸入端和液體輸出端串接；

6、所述的液流循環瓶前端通過導管與注液泵連接，所述的注液泵通過導管與所述的儲液容器連接；所述的液流循環瓶后端設有單向的注液端口和回流端口，所述的注液端口與注液管前端連接，所述的回流端口與回流管后端連接。

7、本實用新型的原理是：在電池單元開機工作前，將一定量的酸液注入液流循環瓶中，循環瓶中的酸液依次充滿注液管、電池串接管和回流管的整個循環管路系統，當電池單元中出現酸液損失后，單向泄壓閥排氣，電池殼中產生負壓，此時在循環管路系統中的酸液從注液塞中流入電池中完成補液，并可通過注液泵向液流循環瓶中補充酸液再進入整個循環管路，滿足整個電池組的補液需求。

8、本實用新型的有益效果是：本系統能夠定量的向電池單元中補充酸液，在儲能系統運轉過程中，有效的補充電池升溫過程中蒸發的電池酸液，并避免電池內因缺液形成的硫酸結晶，減少電池進一步發熱引起的缺液加劇，能夠有效的提高儲能電池單元的使用壽命，進一步提高儲能系統的整體使用壽命和效率，具有推廣應用價值。

技術特征：

1.一種儲能電池酸液補償液流循環系統，其特征是包括若干個電池單元構成的電池組、液流循環組件、注液泵和儲液容器；

技術總結
一種儲能電池酸液補償液流循環系統，其特征是包括若干個電池單元構成的電池組、液流循環組件、注液泵和儲液容器；本系統能夠定量的向電池單元中補充酸液，在儲能系統運轉過程中，有效的補充電池升溫過程中蒸發的電池酸液，并避免電池內因缺液形成的硫酸結晶，減少電池進一步發熱引起的缺液加劇，能夠有效的提高儲能電池單元的使用壽命，進一步提高儲能系統的整體使用壽命和效率，具有推廣應用價值。

技術研發人員：朱江川,周超,姚文明,鐘開強
受保護的技術使用者：衡陽瑞達電源有限公司
技術研發日：20240417
技術公布日：2025/4/28
