本技術的實施方式涉及電池制作，特別的，涉及鋰離子電池電芯制作，具體而言，本申請涉及一種隔膜傳輸糾偏組件和隔膜傳輸機構。

背景技術：

1、在電池制作過程中，電芯的制備方式主要采用“z”字型的疊片方案，其中隔膜需要經過傳輸被準確的導向到疊片平臺，在疊片平臺上“z”字型折疊并將正極電池極片和負極電池極片交替疊放在相鄰兩層隔膜之間。隔膜需要由隔膜放卷機構經過多根導向輥引導以被導向傳輸至疊片平臺，在傳輸過程中，隔膜可能出現沿導向輥長度方向滑移的情況，導致出現位置偏斜等問題，這影響了在疊片平臺的疊片作業，進而影響電池的制作質量。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提供一種隔膜傳輸糾偏組件和隔膜傳輸機構，以確保在隔膜傳輸位置偏斜時能夠?qū)崿F(xiàn)糾偏回正，確保隔膜被精準的傳輸。

2、本申請示例的方案，通過如下內容實施。

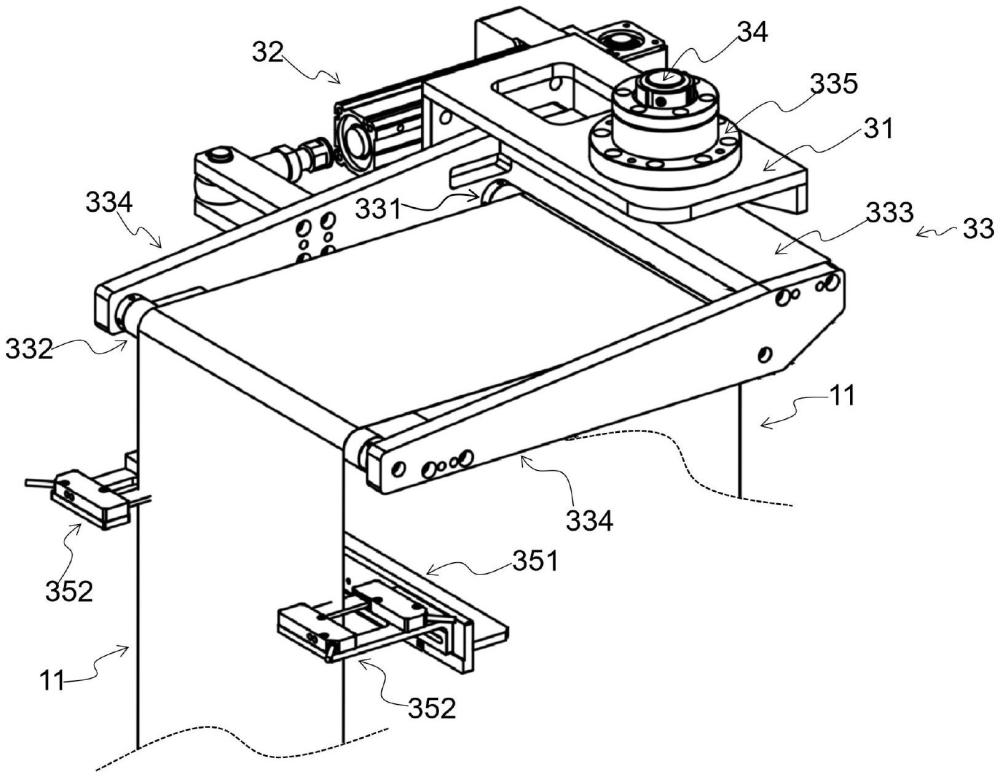

3、在第一方面，本申請的示例給出了一種隔膜傳輸糾偏組件，包括驅動部件、轉動部件、轉動軸和基板，其中：驅動部件安裝在基板上；轉動部件通過轉動軸與基板轉動連接，且轉動部件包括第一輥體，第一輥體用于支撐隔膜并引導隔膜的輸送路徑，轉動軸垂直于第一輥體，且轉動部件受驅動部件驅動而圍繞轉動軸轉動。

4、本申請?zhí)峁┑母裟鬏敿m偏組件，轉動部件在驅動部件驅動作用下圍繞轉動軸轉動，且轉動時，受第一輥體支撐的隔膜的傳輸角度即被調整，因此，隔膜在傳輸過程出現的位置偏斜即可以糾正。

5、根據本申請第一方面的一些實例，轉動部件還包括與第一輥體平行的第二輥體，第一輥體和第二輥體用于支撐隔膜并形成引導隔膜的輸送路徑的傳輸平面，轉動軸垂直于傳輸平面。

6、第一輥體和第二輥體傳輸隔膜，隔膜的傳輸方向較為穩定，并且對隔膜的共同支撐更穩定。

7、根據本申請第一方面的一些實例，轉動部件還包括：轉動連接部，其在傳輸平面上方延伸，并且延伸方向垂直于轉動軸，轉動軸的一端安裝在轉動連接部上；兩個輥體連接部，每個輥體連接部均沿著垂直于轉動連接部的方向延伸，且每個輥體連接部分別連接轉動連接部的一端，第一輥體和第二輥體安裝在兩個輥體連接部之間。

8、由在傳輸平面上方延伸轉動連接部和兩個輥體連接部可以形成穩定的框架支撐第一輥體和第二輥體，并且該框架隨轉動軸的轉動即可調整在輥體支撐的隔膜的傳輸角度。

9、根據本申請第一方面的一些實例，轉動軸的第一端通過軸承座與基板轉動連接，轉動軸的第二端固定安裝在轉動連接部上；或者，轉動軸的第一端固定安裝在基板上，轉動軸的第二端通過軸承座與轉動連接部轉動連接。

10、通過軸承座連接的更為穩固，轉動更為平穩。

11、根據本申請第一方面的一些實例，驅動部件轉動安裝在基板上，驅動部件的驅動端與其中一個輥體連接部傳動連接，驅動部件的驅動端沿著轉動連接部的延伸方向驅動所連接的輥體連接部往復移動。

12、驅動部件的驅動端與一個輥體連接部傳動連接，可以使轉動部件整體在平面內轉動，方便對隔膜在傳輸平面的傳輸角度做調整。

13、根據本申請第一方面的一些實例，驅動部件包括電動推桿缸，電動推桿缸設置在轉動部件的一側，且電動推桿缸的活塞桿與轉動部件的一側連接以驅動轉動部件圍繞轉動軸轉動。

14、電動推桿缸的同步性好，且較低程度的依賴維護，便于智能控制，藉由該電動推桿缸獲得穩定的轉動。

15、根據本申請第一方面的一些實例，驅動部件包括電機，電機的輸出軸與轉動軸通過聯軸器或皮帶輪組件連接，且電機驅動轉動軸轉動以帶動轉動部件轉動。

16、電機與聯軸器或皮帶輪組件連接的模塊化配合便于維護更換，且通過聯軸器、皮帶輪組件的調整，更方便精細的調整轉動的步進角度。

17、根據本申請第一方面的一些實例，隔膜傳輸糾偏組件還包括探測部件，探測部件設置于轉動部件的下游，且探測部件用于探測隔膜是否偏離。

18、設置探測部件檢測隔膜位置是否發生偏斜，便于及時對隔膜的傳輸方向進行糾偏。

19、根據本申請第一方面的一些實例，探測部件包括安裝在基板上的安裝桿以及間隔對稱安裝于安裝桿上的兩個傳感器，兩個傳感器之間的間距小于隔膜的寬度，每個傳感器均用于感應隔膜。

20、設置兩個傳感器對隔膜的兩個側邊所處位置均進行探測，便于更為準確的判斷隔膜傳輸是否發生偏斜。

21、根據本申請第一方面的一些實例，傳感器為光柵感應器，隔膜的兩側邊分別位于一個光柵感應器的感應區內。

22、光柵位移傳感器基于光學干涉和衍射技術，通過測量光束在光柵上的移動距離，實現對物體位移的精確測量，其電絕緣性能好，穩定安全可靠。

23、在第二方面，本申請的示例提供了一種隔膜傳輸機構。隔膜傳輸機構包括料卷、張力控制組件、隔膜緩存組件、張力隔斷組件、覆膜組件和前述隔膜傳輸糾偏組件，其中：隔膜經料卷送出后依次經過張力控制組件、隔膜傳輸糾偏組件、隔膜緩存組件、張力隔斷組件和覆膜組件；張力控制組件用于檢測并調整輸送中的隔膜張力；轉動部件設置在隔膜的傳輸路徑上，且隔膜經過第一輥體和第二輥體的接觸支撐往隔膜緩存組件傳輸；隔膜緩存組件用于緩存預定長度的隔膜，并將緩存的隔膜輸送至張力隔斷組件；張力隔斷組件用于隔斷隔膜的張力并將隔斷張力后的隔膜輸送至覆膜組件；覆膜組件用于將隔斷張力后的隔膜輸送至疊片平臺。

24、隔膜傳輸機構藉由該隔膜傳輸糾偏組件，可以準確穩定的傳輸隔膜，在隔膜的傳輸發生偏斜時，及時糾正。

技術特征：

1.一種隔膜傳輸糾偏組件，其特征在于，所述隔膜傳輸糾偏組件包括驅動部件、轉動部件、轉動軸和基板，其中：

2.根據權利要求1所述的隔膜傳輸糾偏組件，其特征在于，所述轉動部件還包括與所述第一輥體平行的第二輥體，所述第一輥體和所述第二輥體用于支撐隔膜并形成引導所述隔膜的輸送路徑的傳輸平面，所述轉動軸垂直于所述傳輸平面。

3.根據權利要求2所述的隔膜傳輸糾偏組件，其特征在于，所述轉動部件還包括：

4.根據權利要求3所述的隔膜傳輸糾偏組件，其特征在于，所述轉動軸的第一端通過軸承座與所述基板轉動連接，所述轉動軸的第二端固定安裝在所述轉動連接部上；

5.根據權利要求3所述的隔膜傳輸糾偏組件，其特征在于，所述驅動部件轉動安裝在所述基板上，所述驅動部件的驅動端與其中一個輥體連接部傳動連接，所述驅動部件的驅動端沿著所述轉動連接部的延伸方向驅動所連接的所述輥體連接部往復移動。

6.根據權利要求5所述的隔膜傳輸糾偏組件，其特征在于，所述驅動部件包括電動推桿缸，所述電動推桿缸設置在所述轉動部件的一側，且所述電動推桿缸的活塞桿與所述轉動部件的一側連接以驅動所述轉動部件圍繞所述轉動軸轉動。

7.根據權利要求1所述的隔膜傳輸糾偏組件，其特征在于，所述驅動部件包括電機，所述電機的輸出軸與所述轉動軸通過聯軸器或皮帶輪組件連接，且所述電機驅動所述轉動軸轉動以帶動所述轉動部件轉動。

8.根據權利要求1至7任一項所述的隔膜傳輸糾偏組件，其特征在于，所述隔膜傳輸糾偏組件還包括探測部件，所述探測部件設置于所述轉動部件的下游，且所述探測部件用于探測所述隔膜是否偏離。

9.根據權利要求8所述的隔膜傳輸糾偏組件，其特征在于，所述探測部件包括安裝在基板上的安裝桿以及間隔對稱安裝于所述安裝桿上的兩個傳感器，所述兩個傳感器之間的間距小于所述隔膜的寬度，每個傳感器均用于感應所述隔膜。

10.根據權利要求9所述的隔膜傳輸糾偏組件，其特征在于，所述傳感器為光柵感應器，所述隔膜的兩側邊分別位于一個所述光柵感應器的感應區內。

11.一種隔膜傳輸機構，其特征在于，所述隔膜傳輸機構包括料卷、張力控制組件、隔膜緩存組件、張力隔斷組件、覆膜組件和如權利要求1至10任一項所述的隔膜傳輸糾偏組件，其中：

技術總結
本技術公開了一種隔膜傳輸糾偏組件和隔膜傳輸機構，屬于電池制作技術領域。該隔膜傳輸糾偏組件，包括驅動部件、轉動部件、轉動軸和基板，其中：驅動部件安裝在基板上；轉動部件通過轉動軸與基板轉動連接，且轉動部件包括第一輥體，第一輥體用于支撐隔膜并引導隔膜的輸送路徑，轉動軸垂直于第一輥體，且轉動部件受驅動部件驅動而圍繞轉動軸轉動。轉動部件在驅動部件驅動作用下圍繞轉動軸轉動，且轉動時，隔膜的傳輸角度即被調整，因此，隔膜在傳輸過程出現的位置偏斜即可以糾正。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：無錫奧特維智能裝備有限公司
技術研發日：20240522
技術公布日：2025/4/28
