本技術屬于電力配件，具體涉及一種電力接地樁基。

背景技術：

1、接地樁是一種導電接地設施，通常由金屬制成，用于連接建筑物或設備接地系統中的地下部分，其作用是將系統中產生的電流引入地下，以保證人身安全、保護電氣設備和防止雷擊等因素的影響，特別是在雷電天氣中，接地樁能夠吸收大量電荷，有效地減少雷擊的危害。

2、現有部分電力接地樁基在使用過程中，一般是將導線末端的部分絕緣層剝落后，將導線的金屬絲部分盤卷至樁體的外表面，打結后移敲擊的方式將樁體和導線埋入地面以下，而樁體在下移的過程中，盤卷在樁體外表面的金屬導線受外界土壤的摩擦極易產生松動甚至脫落，導致樁體的導電性能下降，較為不便。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種電力接地樁基，以解決上述背景技術中提出的現有部分電力接地樁基在使用過程中，一般是將導線末端的部分絕緣層剝落后，將導線的金屬絲部分盤卷至樁體的外表面，打結后移敲擊的方式將樁體和導線埋入地面以下，而樁體在下移的過程中，盤卷在樁體外表面的金屬導線受外界土壤的摩擦極易產生松動甚至脫落，導致樁體的導電性能下降，較為不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電力接地樁基，包括樁體，所述樁體內側螺紋連接有限位螺桿，所述樁體頂端的內側螺紋連接有密封頭，所述密封頭頂部固定連接有旋柱，所述密封頭和旋柱內側均設置有穿線孔，所述旋柱頂部固定連接有頂塊，所述頂塊內側對稱設置有若干導線槽，所述頂塊頂部固定連接有沖擊塊，所述樁體底部固定連接有破碎端。

3、優選的，所述沖擊塊頂部固定連接有凸條，所述凸條對稱設置有若干個，所述沖擊塊底部固定連接有頂塊，所述頂塊底部固定連接有旋柱。

4、優選的，所述頂塊內側對稱設置有兩個扣孔，所述頂塊底部固定連接有穿線孔。

5、優選的，所述導線槽內側均固定連接有耐磨墊，所述耐磨墊對稱設置有若干個，所述耐磨墊均為柔性材質。

6、優選的，所述沖擊塊一側固定連接有反光貼，所述反光貼對稱設置有若干個，所述沖擊塊底部固定連接有頂塊，所述頂塊底部固定連接有旋柱。

7、優選的，所述樁體一側固定連接有刻度線，所述刻度線對稱設置有若干個。

8、優選的，所述樁體內側對稱設置有若干限位槽，所述限位槽為傾角結構。

9、優選的，所述樁體，密封頭，旋柱和頂塊外表面設置有鍍鋅涂層。

10、與現有技術相比，本實用新型提供了一種電力接地樁基，具備以下有益效果：

11、1、本實用新型通過設置旋柱，旋柱底部固定連接有密封頭，密封頭和旋柱內側均設置有穿線孔，密封頭外側螺紋連接有樁體，樁體底部固定連接有破碎端，旋柱頂部固定連接有頂塊，頂塊頂部固定連接有沖擊塊，逆時針旋轉并取下密封頭和旋柱，將導線通過導線槽和穿線孔穿入樁體內，將樁體金屬端盤卷至限位螺桿的外表面，而后順時針旋轉限位螺桿帶動限位螺桿和導線與樁體進行連接，順時針旋轉并將密封頭，旋柱和頂塊與樁體進行安裝，配合破碎端將樁體插入地面，敲擊沖擊塊帶動樁體深入地面，能夠有效降低樁體在下移的過程中，盤卷在樁體外表面的金屬導線受外界土壤的摩擦產生松動甚至脫落的情況出現，有效保障了裝置的導電性；

12、2、本實用新型通過設置耐磨墊，耐磨墊為柔性材質，耐磨墊均通過導線槽固定連接有頂塊，能夠有效降低導線穿入過程中所產生的磨損程度；

13、3、本實用新型通過設置刻度線，刻度線一側均固定連接有樁體，能夠有效標識出樁體插入地面的深度。

14、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構科學合理，使用安全方便，為人們提供了很大的幫助。

技術特征：

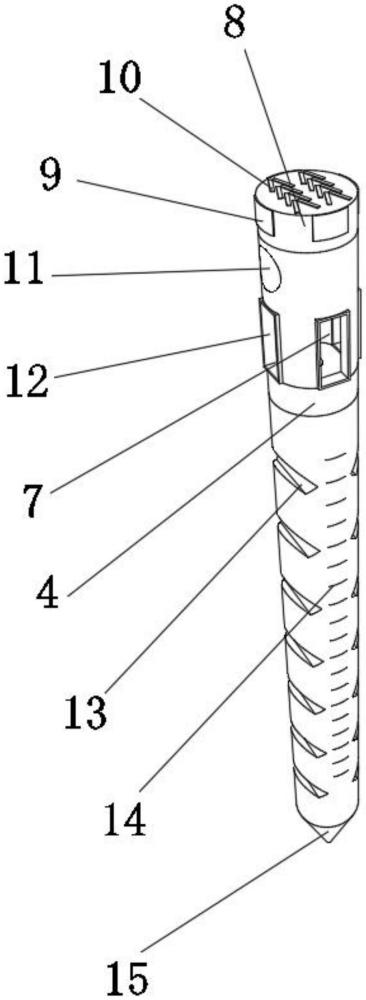

1.一種電力接地樁基，包括樁體（1），其特征在于：所述樁體（1）內側螺紋連接有限位螺桿（2），所述樁體（1）頂端的內側螺紋連接有密封頭（3），所述密封頭（3）頂部固定連接有旋柱（4），所述密封頭（3）和旋柱（4）內側均設置有穿線孔（5），所述旋柱（4）頂部固定連接有頂塊（6），所述頂塊（6）內側對稱設置有若干導線槽（7），所述頂塊（6）頂部固定連接有沖擊塊（8），所述樁體（1）底部固定連接有破碎端（15）。

2.根據權利要求1所述的一種電力接地樁基，其特征在于：所述沖擊塊（8）頂部固定連接有凸條（10），所述凸條（10）對稱設置有若干個，所述沖擊塊（8）底部固定連接有頂塊（6），所述頂塊（6）底部固定連接有旋柱（4）。

3.根據權利要求1所述的一種電力接地樁基，其特征在于：所述頂塊（6）內側對稱設置有兩個扣孔（11），所述頂塊（6）底部固定連接有穿線孔（5）。

4.根據權利要求1所述的一種電力接地樁基，其特征在于：所述導線槽（7）內側均固定連接有耐磨墊（12），所述耐磨墊（12）對稱設置有若干個，所述耐磨墊（12）均為柔性材質。

5.根據權利要求1所述的一種電力接地樁基，其特征在于：所述沖擊塊（8）一側固定連接有反光貼（9），所述反光貼（9）對稱設置有若干個，所述沖擊塊（8）底部固定連接有頂塊（6），所述頂塊（6）底部固定連接有旋柱（4）。

6.根據權利要求1所述的一種電力接地樁基，其特征在于：所述樁體（1）一側固定連接有刻度線（14），所述刻度線（14）對稱設置有若干個。

7.根據權利要求1所述的一種電力接地樁基，其特征在于：所述樁體（1）內側對稱設置有若干限位槽（13），所述限位槽（13）為傾角結構。

8.根據權利要求1所述的一種電力接地樁基，其特征在于：所述樁體（1），密封頭（3），旋柱（4）和頂塊（6）外表面設置有鍍鋅涂層。

技術總結
本技術公開了一種電力接地樁基，包括樁體，所述樁體內側螺紋連接有限位螺桿，所述樁體頂端的內側螺紋連接有密封頭，所述密封頭頂部固定連接有旋柱，所述密封頭和旋柱內側均設置有穿線孔，逆時針旋轉并取下密封頭和旋柱，將導線通過導線槽和穿線孔穿入樁體內，將樁體金屬端盤卷至限位螺桿的外表面，而后順時針旋轉限位螺桿帶動限位螺桿和導線與樁體進行連接，順時針旋轉并將密封頭，旋柱和頂塊與樁體進行安裝，配合破碎端將樁體插入地面，敲擊沖擊塊帶動樁體深入地面，能夠有效降低樁體在下移的過程中，盤卷在樁體外表面的金屬導線受外界土壤的摩擦產生松動甚至脫落的情況出現，有效保障了裝置的導電性。

技術研發人員：劉栓成
受保護的技術使用者：昆明岢熔電力設備有限公司
技術研發日：20240526
技術公布日：2025/4/28
