本技術屬于電池回收領域，涉及熱輔風式鋰電池負極剝粉分選回收裝置。

背景技術：

1、近年，新能源汽車和能源儲存大力發展與應用，鋰電池因其穩定的電化學性能和極高的能量密度被廣泛應用。廢舊電池量隨鋰電池裝機使用量劇增，廢電池如果沒有得到有效的回收利用和無害化處理會造成很大的資源浪費和污染。

2、目前，成熟的電池回收工藝開發主要針對正極材料中高價值金屬的回收，對于負極材料，往往通過整體焚燒或直接填埋，難以回收利用。鋰離子動力電池負極材料主要以天然鱗片石墨、人造層狀石墨為主。石墨原料豐富、成本較低等優點，被認為是目前最有應用前景的鋰離子動力電池負極材料。然而銅箔易碎，石墨粉易揚塵，兩者極易混合難以有效分選回收，同時電池制造過程中粘結劑使得石墨粉難以從銅箔表面有效剝離，這一直以來都是需要進一步解決的問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的在于提供一種熱輔風式鋰電池負極剝粉分選回收裝置，實現對廢舊鋰電池負極粘結劑高效熱解及對銅粉、銅片、石墨粉的分類處理，從而提高電池負極回收效率，節約廢舊鋰電池的回收成本。

2、本實用新型是通過以下技術方案來實現：

3、一種熱輔風式鋰電池負極剝粉分選回收裝置，包括進料艙、熱解艙、布?xì)馀摗⒎治鰴C(jī)、降溫艙、卸料斗、直線篩、加熱和輔風系統和布?xì)庀到y(tǒng)；

4、所述熱解艙包括腔體，滾筒和加熱與輔風系統設置在腔體中，進料艙設置在腔體一側上方，布?xì)馀撛O(shè)置在腔體一端，分析機設置在腔體另一端并通過主風道分別與腔體和降溫艙連通，整個腔體構成一個半封閉整體；降溫艙設置在腔體下方，腔體下方開設出料口，物料通過出料口進入降溫艙，直線篩通過卸料斗與降溫艙連通；降溫艙中設置物料傳輸系統，布?xì)庀到y(tǒng)設置在布?xì)馀撋希?/p>

5、退役鋰電池負極片通過進料艙進入腔體，保護性氣體從布?xì)庀到y(tǒng)進入加熱和輔風系統加熱后分解石墨粉上粘結劑，通過滾筒轉動翻動和推動片料翻轉剝離石墨粉，通過分析機可分離回收滾筒和降溫艙冷卻艙揚起的大量一級石墨粉，通過直線篩篩分出銅片、銅粉、二級石墨粉。

6、進一步，所述進料艙包括進料蓋板，進料蓋板設置在進料艙頂部，進料閥設置在進料蓋板下端，進料引料板傾斜設置在進料閥下端和進料艙四周，質量監測器設置在進料引導板中上端，螺旋輸料機水平設置在進料引導板下端，用于將負極片輸送至加熱和輔風系統，配風板設置在螺旋輸料機一側用于向腔體輸送保護氣體。

7、進一步，所述加熱與輔風系統包括為圓筒狀結構，錐形的輸料口大口端連接在圓筒狀結構遠離滾筒的一端，小口端與進料艙中螺旋輸料機連接，加熱板圍成圓筒狀結構，熱風槽設置在加熱板外層提供熱解所需熱風；加熱板轉槽設置在加熱板和熱風槽中間，起到支撐加熱板和熱風槽作用；引風板設置在熱風槽外壁上，風閥設置在熱風槽中間，熱風口設置在熱風槽一端。

8、進一步，所述分析機的主風道設置在分析機前端，主風道泄壓閥設置在主風道上端，一級石墨粉出料口設置在分析機下端，通過腔體的配風和分析機的抽風將含石墨粉的粉塵收集并沿管路輸送至分析機。

9、進一步，所述降溫艙包括顆粒吸收艙，顆粒吸收艙設置在降溫艙上端，顆粒吸收艙通過主風道與分析機連通，配風口設置在降溫艙中端，耐熱傳輸帶設置在降溫艙最下層，吸料斗設置在耐熱傳輸帶上方。

10、進一步，所述直線篩包括一級篩網、二級篩網和氣流分選機，一級篩網設置在直線篩上層，二級篩網設置在直線篩中層，銅片出料口設置在一級篩網末端，銅粒出料口設置在二級篩網末端；二級石墨粉出料口設置在直線篩最下層。

11、進一步，所述布?xì)庀到y(tǒng)包括設置在腔體一側的進氣口，進氣口設置在布?xì)庀到y(tǒng)一端，進氣口通過布?xì)夤茉O(shè)置與在沿腔體內壁設置的引風槽連通，引風閥設置在引風槽內，所述布?xì)夤茉O(shè)有均勻開孔。

12、進一步，所述滾筒設置有環繞其一圈的滾筒滑槽，滾筒鏈齒設置在滾筒滑槽兩側，滾筒輥輪設置在滾筒下端與滾筒鏈齒和滾筒滑槽貼合，滾筒進料引導板設置在滾筒入口端，輔風進料口設置在滾筒進料引導板一側。

13、進一步，所述滾筒內壁上設置有一圈有一定的角度和螺旋方向的滾筒導料滑槽，導料引料擋板設置在滾筒導料滑槽末端，用以阻擋已反應完全的片料。

14、本實用新型可將退役鋰離子電池石墨負極在無強機械力破壞下，通過同步加熱與輔風系統加熱進料和輔助熱風有效熱分解石墨粉上粘結劑，還可通過配低溫風降溫后，通過滾筒轉動翻動和推動片料翻轉剝離石墨粉，石墨與銅箔自身材料特性進一步剝離石墨粉。設備運行過程中，通過布風系統向該裝置通入高流量的保護性氣體可制造貧氧環境，避免氧氣對石墨粉的氧化和損害，保證石墨的高性能結構。同時，該裝置配備優化后的分析機和風道，通過分析機可分離回收在降溫艙冷卻艙揚起的大量一級石墨粉，既回收了高質量石墨又降低后續篩分壓力，通過直線篩篩分出銅片、銅粉、二級石墨粉。同時提高了退役鋰離子電池負極的整體回收效率和剝離石墨粉工藝處理速率。

技術特征：

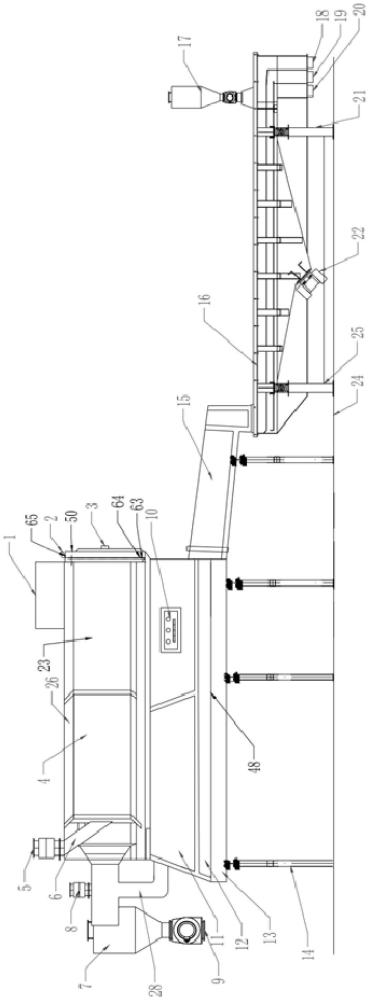

1.一種熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：包括進料艙(1)、熱解艙、布?xì)馀摗⒎治鰴C(jī)(7)、降溫艙(12)、卸料斗(15)、直線篩(16)、加熱和輔風系統(23)和布?xì)庀到y(tǒng)(50)；

2.根據權利要求1所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述進料艙(1)包括進料蓋板(51)，進料蓋板(51)設置在進料艙(1)頂部，進料閥(52)設置在進料蓋板(51)下端，進料引導板(53)傾斜設置在進料閥(52)下端和進料艙(1)四周，質量監測器(63)設置在進料引導板(53)中上端，螺旋輸料機(3)水平設置在進料引導板(53)下端，用于將負極片輸送至加熱和輔風系統(23)，配風板(54)設置在螺旋輸料機(3)一側用于向腔體(4)輸送保護氣體。

3.根據權利要求2所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述加熱與輔風系統(23)包括為圓筒狀結構，錐形的輸料口(41)大口端連接在圓筒狀結構遠離滾筒的一端，小口端與進料艙(1)中螺旋輸料機(3)連接，加熱板(42)圍成圓筒狀結構，熱風槽(45)設置在加熱板(42)外層提供熱解所需熱風；加熱板轉槽(44)設置在加熱板(42)和熱風槽(45)中間，起到支撐加熱板(42)和熱風槽(45)作用；引風板(46)設置在熱風槽(45)外壁上，風閥(47)設置在熱風槽(45)中間，熱風口(43)設置在熱風槽(45)一端。

4.根據權利要求2所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述分析機(7)的主風道(28)設置在分析機(7)前端，主風道泄壓閥(8)設置在主風道(28)上端，一級石墨粉出料口(9)設置在分析機(7)下端，通過腔體(4)的配風和分析機(7)的抽風將含石墨粉的粉塵收集并沿管路輸送至分析機(7)。

5.根據權利要求2所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述降溫艙(12)包括顆粒吸收艙(11)，顆粒吸收艙(11)設置在降溫艙(12)上端，顆粒吸收艙(11)通過主風道(28)與分析機(7)連通，配風口(30)設置在降溫艙(12)中端，耐熱傳輸帶(13)設置在降溫艙(12)最下層，吸料斗(29)設置在耐熱傳輸帶(13)上方。

6.根據權利要求2所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述直線篩(16)包括一級篩網(56)、二級篩網(55)和氣流分選機(17)，一級篩網(56)設置在直線篩(16)上層，二級篩網(55)設置在直線篩(16)中層，銅片出料口(18)設置在一級篩網(56)末端，銅粒出料口(19)設置在二級篩網(55)末端；二級石墨粉出料口(20)設置在直線篩(16)最下層。

7.根據權利要求2所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述布?xì)庀到y(tǒng)(50)包括設置在腔體(4)一側的進氣口(2)，進氣口(2)設置在布?xì)庀到y(tǒng)(50)一端，進氣口(2)通過布?xì)夤?65)設置與在沿腔體內壁設置的引風槽連通，引風閥設置在引風槽(64)內，所述布?xì)夤?65)設有均勻開孔。

8.根據權利要求1所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述滾筒(27)設置有環繞其一圈的滾筒滑槽(35)，滾筒鏈齒(33)設置在滾筒滑槽(35)兩側，滾筒輥輪(36)設置在滾筒(27)下端與滾筒鏈齒(33)和滾筒滑槽(35)貼合，滾筒進料引導板(37)設置在滾筒(27)入口端，輔風進料口(38)設置在滾筒進料引導板(37)一側。

9.根據權利要求1所述的熱輔風式鋰電池負極剝粉分選回收裝置，其特征在于：所述滾筒(27)內壁上設置有一圈螺旋的滾筒導料滑槽(40)，導料引料擋板(39)設置在滾筒導料滑槽(40)末端，用以阻擋已反應完全的片料。

技術總結
本技術公開一種熱輔風式鋰電池負極剝粉分選回收裝置，包括進料艙、熱解艙、布?xì)馀?、分析機、降溫艙、卸料斗、直線篩、加熱和輔風系統和布?xì)庀到y(tǒng)；退役鋰電池負極片通過進料艙進入腔體，保護性氣體從布?xì)庀到y(tǒng)進入加熱和輔風系統加熱后分解石墨粉上粘結劑，通過滾筒轉動翻動和推動片料翻轉剝離石墨粉，通過分析機可分離回收在降溫艙冷卻艙揚起的大量一級石墨粉，通過直線篩篩分出銅片、銅粉、二級石墨粉，本技術可分離回收在熱解艙和冷卻艙揚起大量一級石墨粉，既回收了高質量石墨又降低后續篩分壓力，同時提高了退役鋰離子電池負極的整體回收效率和剝離石墨粉工藝處理速率。

技術研發人員：楊國銳,李俐俐,呂曉龍,劉秀生,游峰,張志杰,任澍陽,延衛
受保護的技術使用者：沃太能源股份有限公司
技術研發日：20240606
技術公布日：2025/4/28
