本技術涉及通訊服務器，具體涉及一種大數據組合式通訊服務器。

背景技術：

1、隨著工業經濟的發展，對各種工業設備數據的采集和傳輸成為當下熱門的領域之一，與此同時作為工業物聯網系統中重要的數據通訊服務器必然在系統中發揮下采上送關鍵設備。

2、在現有技術(公開號cn215526534u)一種便于組合擴展性通訊服務器的說明書中提及“所述殼體上設置有以太網有線通訊模塊、無線數據通訊模塊，以太網有線通訊線、rs232接口、usb讀寫接口、rs485接口、sd卡接口、串行通訊接口。優選的，所述殼體配置有對接主板插口、金屬外殼、安裝支架以及工作電源，所述串口通訊模塊與主體采用拔插式，提供最多8路的接口，所述殼體提供usb程序升級接口”，但是現有技術中的通訊服務器接線口插接上接線上時，容易在接頭處發生磨損和折裂，而且容易混亂在一起，使用并不實用可靠。

技術實現思路

1、為克服現有技術所存在的缺陷，現提供一種大數據組合式通訊服務器，以解決現有技術中的通訊服務器接線口插接上接線上時，容易在接頭處發生磨損和折裂，而且容易混亂在一起，使用并不實用可靠的問題。

2、為實現上述目的，提供一種大數據組合式通訊服務器，包括通訊服務器，所述通訊服務器的中部設置有中接口面板，且中接口面板的上下兩部分別設置有顯示屏和rs232接口，所述通訊服務器的上部設置有上接口座，且上接口座的前側面設置有多組usb接口，所述usb接口的上側方設置有上信號燈，且usb接口的底部位于上防掉架上，所述上防掉架上設置有多組套槽，且套槽的內底部前側設置有網面板，并且上防掉架和下防掉架上下平行，下防掉架與上防掉架的結構設置相同，所述通訊服務器的下部設置有下接口座，且下接口座的前側面設置有rj-45接口，下接口座的下端面設置有支腳，所述rj-45接口的上側方設置有下信號燈，且rj-45接口的底部位于下防掉架上。

3、進一步的，所述通訊服務器的上側面設置有上傳熱板，且通訊服務器的左右兩側面均設置有散熱框，并且通訊服務器的下側面上設置有下傳熱板，同時上傳熱板和下傳熱板關于通訊服務器的中心線呈上下對稱。

4、進一步的，所述上傳熱板的上端面左部設置有左散熱鰭片組，且上傳熱板的上端面后部設置有后散熱鰭片組，并且上傳熱板的上端面右部設置有右散熱鰭片組，同時上傳熱板上安裝有多組散熱風扇。

5、本實用新型的有益效果在于：

6、1.本實用新型通訊服務器上側面設置的上傳熱板和下側面所設置的下傳熱板用于幫助通訊服務器往外大面積疏散熱量，散熱均勻便利。

7、2.本實用新型中上傳熱板上分別設置的左散熱鰭片組、右散熱鰭片組和后散熱鰭片組散熱面積大，散熱更快速，并且利用多組散熱風扇進行加快風冷降溫，散熱效率更高。

8、3.本實用新型中上接口座前側面所設置的usb接口、下接口座前側面上的rj-45接口和中接口面板前側面上的rs232接口在一起構成組合式接口通訊服務器，接口適用性更多，更方便多用。

9、4.本實用新型中上防掉架和下防掉架的設置是為了幫助各部接線插接時，保持整齊有序，不易發生紊亂，而且減少接頭的磨損，使用更安全可靠，使得各行接線插接更安全可靠。

技術特征：

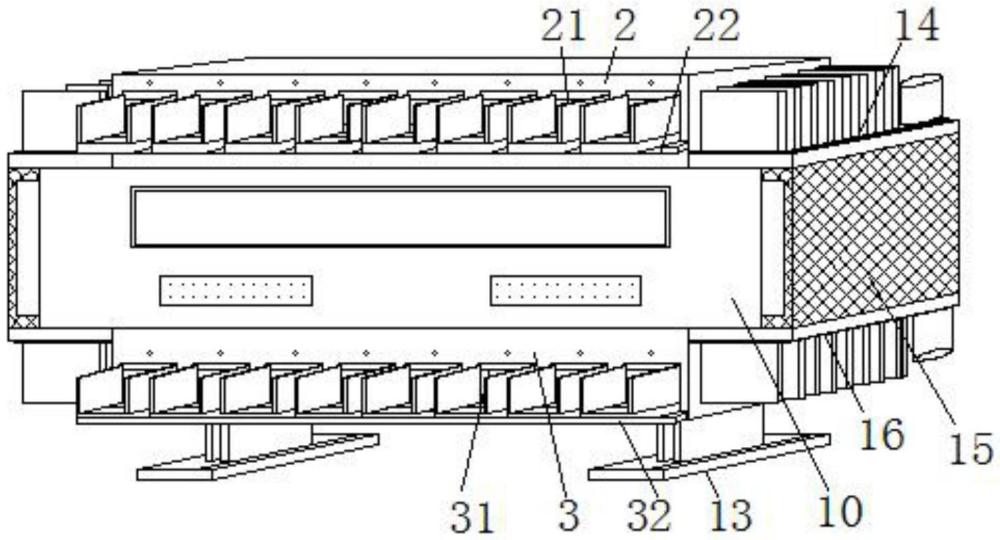

1.一種大數據組合式通訊服務器，其特征在于：包括通訊服務器(1)，所述通訊服務器(1)的中部設置有中接口面板(10)，且中接口面板(10)的上下兩部分別設置有顯示屏(11)和rs232接口(12)，所述通訊服務器(1)的上部設置有上接口座(2)，且上接口座(2)的前側面設置有多組usb接口(21)，所述usb接口(21)的上側方設置有上信號燈(20)，且usb接口(21)的底部位于上防掉架(22)上，所述上防掉架(22)上設置有多組套槽(23)，且套槽(23)的內底部前側設置有網面板(24)，并且上防掉架(22)和下防掉架(32)上下平行，下防掉架(32)與上防掉架(22)的結構設置相同，所述通訊服務器(1)的下部設置有下接口座(3)，且下接口座(3)的前側面設置有rj-45接口(31)，下接口座(3)的下端面設置有支腳(13)，所述rj-45接口(31)的上側方設置有下信號燈(30)，且rj-45接口(31)的底部位于下防掉架(32)上。

2.根據權利要求1所述的一種大數據組合式通訊服務器，其特征在于，所述通訊服務器(1)的上側面設置有上傳熱板(14)，且通訊服務器(1)的左右兩側面均設置有散熱框(15)，并且通訊服務器(1)的下側面上設置有下傳熱板(16)，同時上傳熱板(14)和下傳熱板(16)關于通訊服務器(1)的中心線呈上下對稱。

3.根據權利要求2所述的一種大數據組合式通訊服務器，其特征在于，所述上傳熱板(14)的上端面左部設置有左散熱鰭片組(17)，且上傳熱板(14)的上端面后部設置有后散熱鰭片組(19)，并且上傳熱板(14)的上端面右部設置有右散熱鰭片組(18)，同時上傳熱板(14)上安裝有多組散熱風扇(100)。

技術總結
本技術提供了一種大數據組合式通訊服務器，包括通訊服務器，所述通訊服務器的中部設置有中接口面板，且中接口面板的上下兩部分別設置有顯示屏和RS232接口，所述通訊服務器的上部設置有上接口座，且上接口座的前側面設置有多組USB接口，所述通訊服務器的下部設置有下接口座，且下接口座的前側面設置有RJ?45接口，下接口座的下端面設置有支腳；所述通訊服務器的上側面設置有上傳熱板，且通訊服務器的左右兩側面均設置有散熱框，并且通訊服務器的下側面上設置有下傳熱板。本技術采用多種接口組合式通訊服務器，更廣泛實用，各部的接口插接連接線時，不僅穩定可靠，避免發生紊亂，而且減少接頭磨損，折裂，使用更安全可靠。

技術研發人員：沈麗平
受保護的技術使用者：蘇州漫特威通訊科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
