本申請涉及電器設備，更具體地說，是涉及一種插座模組及插排。

背景技術：

1、在現代生活中，各種電子設備均需要通過插排進行通電。插排上通常設置有多個插頭插接區，然而，由于現在插頭的形狀結構越來越多樣化，并且為了提高為電子設備的充電速率，一些插頭的尺寸較大，因此，當插排上的某一個插頭插接區插上插頭之后，該插頭可能會遮擋相鄰的其他插頭插接區的至少部分區域，使得相鄰的其他插頭插接區無法再插入插頭，從而導致插排中插頭插接區的利用率較低。

技術實現思路

1、本申請實施例的目的在于提供一種插座模組及插排，旨在解決現有技術中插排的插頭插接區的利用率較低的技術問題。

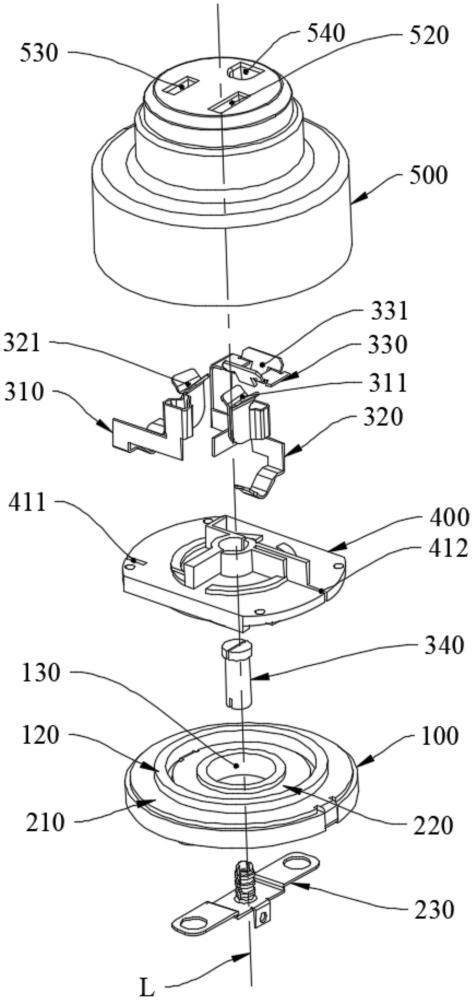

2、為實現上述目的，本申請采用的技術方案是：提供一種插座模組，包括底座、第一接電部、第二接電部、第一導電件和第二導電件，其中，

3、所述第一接電部和所述第二接電部均為環狀結構，所述第一接電部和所述第二接電部均安裝于所述底座，所述第一接電部圍設于所述第二接電部的外周，且所述第一接電部的軸線和所述第二接電部的軸線均與第一軸線重合；

4、所述第一導電件和所述第二導電件直接或間接安裝于所述底座，且所述第一導電件和所述第二導電件均能夠相對于所述底座繞所述第一軸線轉動；

5、所述第一導電件與所述第一接電部接觸，所述第二導電件與所述第二接電部接觸，所述第一導電件和所述第二導電件均用于與插頭電連接。

6、在一種可能的設計中，所述插座模組還包括繞所述第一軸線轉動安裝于所述底座的絕緣件，所述第一導電件和所述第二導電件間隔裝配于所述絕緣件。

7、在一種可能的設計中，所述插座模組還包括第三導電件和第三接電部，所述第三接電部安裝于所述底座，所述第三導電件繞第一軸線直接或間接地轉動安裝于所述第三接電部，所述第三導電件用于與所述插頭電連接。

8、在一種可能的設計中，所述插座模組還包括中間導電件，所述中間導電件的一端與所述第三導電件連接；所述絕緣件貫穿設置有第一容納孔，所述中間導電件的另一端穿過所述第一容納孔并繞所述第一軸線轉動安裝于所述第三接電部。

9、在一種可能的設計中，所述中間導電件的一端設置有連接槽，所述第三導電件插設于所述連接槽；和/或，

10、所述中間導電件和所述第三接電部中的一者設置有插孔，另一者設置有插入部；所述插入部插設于所述插孔，所述插入部的側壁與所述插孔的側壁相接觸，所述插孔的軸線與所述第一軸線重合。

11、在一種可能的設計中，所述插入部和所述插孔的側壁中的一者設置有沿所述第一軸線的周向延伸的弧型凸起，另一者設置有沿所述第一軸線的周向延伸的環狀凹槽，所述弧型凸起插設于所述環狀凹槽內。

12、在一種可能的設計中，所述絕緣件覆蓋在所述第一接電部和所述第二接電部背離所述底座的一側，所述絕緣件沿所述第一軸線的延伸方向貫穿設置有第一過孔和第二過孔；所述第一導電件從所述絕緣件背離所述底座的一側穿過所述第一過孔與所述第一接電部接觸，所述第二導電件從所述絕緣件背離所述底座的一側穿過所述第二過孔與所述第二接電部接觸。

13、在一種可能的設計中，所述第一接電部和所述第二接電部均安裝于所述底座的第一側面，所述第一側面形成有環狀絕緣部，所述環狀絕緣部位于所述第一接電部和所述第二接電部之間。

14、在一種可能的設計中，所述底座沿垂直于所述第一側面的方向貫穿設置有第一連通空間和第二連通空間，所述第一接電部設置有第一延伸部，所述第二接電部設置有第二延伸部，所述第一延伸部穿過所述第一連通空間、并伸出至所述底座背離所述第一側面的一側，所述第二延伸部穿過所述第二連通空間、并伸出至所述底座背離所述第一側面的一側。

15、本申請還提供一種插排，包括外殼以及至少一個上述任一技術方案提供的插座模組，至少一個所述插座模組中的所述底座安裝于所述外殼。

16、本申請提供的插座模組的有益效果在于：與現有技術相比，本申請提供的插座模組，由于第一導電件和第二導電件能夠相對于底座繞第一軸線轉動，通過設置環狀的第一接電部和第二接電部(可將第一接電部和第二接電部分別與零線和火線電連接)，并將第一接電部和第二接電部的軸線均與第一軸線重合設置，以使得第一導電件和第二導電件在轉動過程中，第一導電件能夠始終與第一接電部接觸，第二導電件能夠始終與第二接電部接觸，從而使得第一導電件和第一接電部、第二導電件與第二接電部之間可以保持穩定的電連接。

17、本申請提供的插座模組可以應用于插排，插排設置有至少一個本申請提供的插座模組，當插頭插入本申請提供的一個插座模組中并分別與該插座模組中的第一導電件和第二導電件電連接后，可通過轉動插頭，以調整該插頭與其他插座模組的相對位置，使得其他插座模組也可以被插入插頭，有效提高了插排中插座模組的利用率，也即提高了插排中插頭插接區的利用率。

18、本申請提供的插排的有益效果在于：與現有技術相比，由于本申請提供的插排包括至少一個上述任一技術方案提供的插座模組，因此，至少具有上述全部有益效果，在此不再贅述。

技術特征：

1.一種插座模組，其特征在于，包括底座、第一接電部、第二接電部、第一導電件和第二導電件，其中，

2.如權利要求1所述的插座模組，其特征在于，所述插座模組還包括繞所述第一軸線轉動安裝于所述底座的絕緣件，所述第一導電件和所述第二導電件間隔裝配于所述絕緣件。

3.如權利要求2所述的插座模組，其特征在于，所述插座模組還包括第三導電件和第三接電部，所述第三接電部安裝于所述底座，所述第三導電件繞第一軸線直接或間接地轉動安裝于所述第三接電部，所述第三導電件用于與所述插頭電連接。

4.如權利要求3所述的插座模組，其特征在于，所述插座模組還包括中間導電件，所述中間導電件的一端與所述第三導電件連接；所述絕緣件貫穿設置有第一容納孔，所述中間導電件的另一端穿過所述第一容納孔并繞所述第一軸線轉動安裝于所述第三接電部。

5.如權利要求4所述的插座模組，其特征在于，所述中間導電件的一端設置有連接槽，所述第三導電件插設于所述連接槽；和/或，

6.如權利要求5所述的插座模組，其特征在于，所述插入部和所述插孔的側壁中的一者設置有沿所述第一軸線的周向延伸的弧型凸起，另一者設置有沿所述第一軸線的周向延伸的環狀凹槽，所述弧型凸起插設于所述環狀凹槽內。

7.如權利要求2所述的插座模組，其特征在于，所述絕緣件覆蓋在所述第一接電部和所述第二接電部背離所述底座的一側，所述絕緣件沿所述第一軸線的延伸方向貫穿設置有第一過孔和第二過孔；所述第一導電件從所述絕緣件背離所述底座的一側穿過所述第一過孔與所述第一接電部接觸，所述第二導電件從所述絕緣件背離所述底座的一側穿過所述第二過孔與所述第二接電部接觸。

8.如權利要求1至7任一項所述的插座模組，其特征在于，所述第一接電部和所述第二接電部均安裝于所述底座的第一側面，所述第一側面形成有環狀絕緣部，所述環狀絕緣部位于所述第一接電部和所述第二接電部之間。

9.如權利要求8所述的插座模組，其特征在于，所述底座沿垂直于所述第一側面的方向貫穿設置有第一連通空間和第二連通空間，所述第一接電部設置有第一延伸部，所述第二接電部設置有第二延伸部，所述第一延伸部穿過所述第一連通空間、并伸出至所述底座背離所述第一側面的一側，所述第二延伸部穿過所述第二連通空間、并伸出至所述底座背離所述第一側面的一側。

10.一種插排，其特征在于，包括外殼以及至少一個如權利要求1至9任一項所述的插座模組，至少一個所述插座模組中的所述底座安裝于所述外殼。

技術總結
本申請適用于電器設備技術領域，提供了一種插座模組及插排，插座模組包括底座、第一接電部、第二接電部、第一導電件和第二導電件，第一接電部和第二接電部均為環狀結構，第一接電部和第二接電部均安裝于底座，第一接電部圍設于第二接電部的外周，且第一接電部的軸線和第二接電部的軸線均與第一軸線重合。第一導電件和第二導電件均能夠相對于底座繞第一軸線轉動。第一導電件與第一接電部接觸，第二導電件與第二接電部接觸。插排設置有至少一個本申請提供的插座模組，當插頭插入插座模組中后，可通過轉動插頭調整該插頭與其他插座模組的相對位置，使得其他插座模組也可以被插入插頭，有效提高了插排中插座模組的利用率。

技術研發人員：田水望,薛兵
受保護的技術使用者：深圳市航嘉馳源電氣股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
