本申請涉及電控制器件,具體而言,涉及一種繼電器外殼、包括該繼電器外殼的繼電器以及包括該繼電器的裝置。
背景技術:
1、繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中。繼電器實際上是用較小的電流去控制較大電流的一種“自動開關”。因此在電路中起著自動調節、安全保護、轉換電路等作用。
2、在工作中,繼電器的周圍會布置較多雜亂無章的線束,既影響美觀,又存在安全隱患。
技術實現思路
1、本申請實施例提供一種繼電器外殼、繼電器及裝置,通過外殼的理線組件對線束進行限位,以使繼電器周圍的線束變的整潔有序,提高美觀性和安全性。
2、本申請實施例的繼電器外殼,包括:
3、殼本體;以及

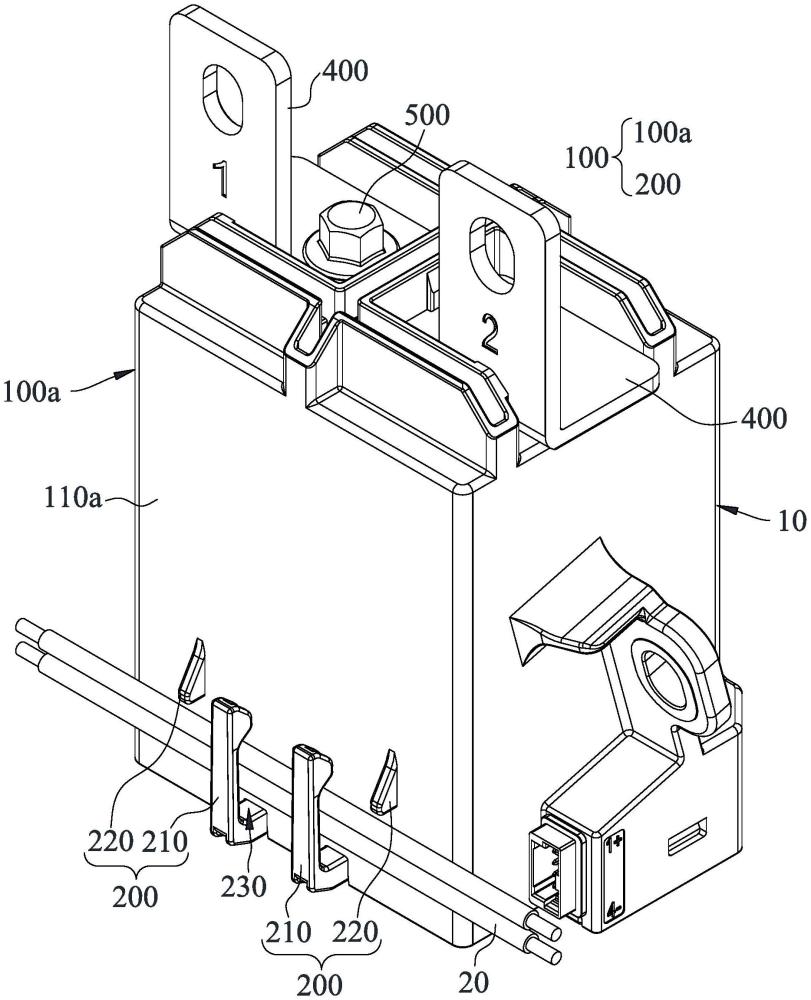

4、理線組件,所述理線組件的至少部分伸出于所述殼本體的一外表面,所述理線組件具有用于供線束穿過的理線口,所述線束限位于所述理線口內。
5、根據本申請的一些實施方式,所述理線組件包括卡勾,所述卡勾包括:
6、連接部,連接于所述殼本體,且所述連接部的至少部分伸出于所述外表面;
7、懸臂,所述懸臂的一端與所述連接部伸出于所述外表面的部分連接,且所述懸臂與所述殼本體的外表面之間的空間形成所述理線口;以及
8、倒鉤,設于所述懸臂的另一端,用于止擋所述線束從所述理線口脫出。
9、根據本申請的一些實施方式,所述懸臂的長度方向與所述外表面平行。
10、根據本申請的一些實施方式,所述懸臂由彈性材料制成,以使在所述倒鉤受所述線束的擠壓時,所述懸臂能夠朝著遠離所述外表面的方向產生形變。
11、根據本申請的一些實施方式,所述倒鉤具有第一導向面,在所述線束擠壓所述倒鉤時,所述第一導向面用于引導所述線束卡入所述理線口內。
12、根據本申請的一些實施方式,所述理線組件還包括凸出部,所述凸出部凸設于所述外表面,且設于所述倒鉤旁,用于止擋所述線束從所述理線口脫出。
13、根據本申請的一些實施方式,所述凸出部具有第二導向面,在所述線束擠壓所述倒鉤時,所述第二導向面用于引導所述線束卡入所述理線口內。
14、根據本申請的一些實施方式,所述殼本體包括:
15、第二殼體,所述連接部連接于所述第二殼體;以及
16、第一殼體,與所述第二殼體連接,且具有所述外表面。
17、根據本申請的一些實施方式,所述第一殼體的側壁具有缺口,所述連接部穿設于所述缺口內。
18、根據本申請的一些實施方式,所述理線組件包括至少兩個所述卡勾,至少兩個所述卡勾的至少兩個所述懸臂分別自各自的所述連接部朝著同一方向延伸。
19、本申請實施例的繼電器,包括上述任一項所述的繼電器外殼。
20、本申請實施例的裝置,包括:
21、上述的繼電器;以及
22、線束,穿設于所述繼電器外殼的理線口,且限位于所述理線口內。
23、上述申請中的一個實施例至少具有如下優點或有益效果:
24、本申請實施例的繼電器外殼,包括殼本體和理線組件,理線組件的理線口能夠對線束進行限位,以使繼電器周圍的線束能夠有序地限位在理線組件的理線口內,使得繼電器周圍的線束變的整潔有序,提高了美觀性和安全性。
25、進一步地,倒鉤設有第一導向面,凸出部具有第二導向面,使得操作人員能夠更省力地將線束卡入理線口內。
1.一種繼電器外殼,其特征在于,包括:
2.根據權利要求1所述的繼電器外殼,其特征在于,所述理線組件包括卡勾,所述卡勾包括:
3.根據權利要求2所述的繼電器外殼,其特征在于,所述懸臂的長度方向與所述外表面平行。
4.根據權利要求2所述的繼電器外殼,其特征在于,所述懸臂由彈性材料制成,以使在所述倒鉤受所述線束的擠壓時,所述懸臂能夠朝著遠離所述外表面的方向產生形變。
5.根據權利要求4所述的繼電器外殼,其特征在于,所述倒鉤具有第一導向面,在所述線束擠壓所述倒鉤時,所述第一導向面用于引導所述線束卡入所述理線口內。
6.根據權利要求2所述的繼電器外殼,其特征在于,所述理線組件還包括凸出部,所述凸出部凸設于所述外表面,且設于所述倒鉤旁,用于止擋所述線束從所述理線口脫出。
7.根據權利要求6所述的繼電器外殼,其特征在于,所述凸出部具有第二導向面,在所述線束擠壓所述倒鉤時,所述第二導向面用于引導所述線束卡入所述理線口內。
8.根據權利要求6所述的繼電器外殼,其特征在于,所述殼本體包括:
9.根據權利要求8所述的繼電器外殼,其特征在于,所述第一殼體的側壁具有缺口,所述連接部穿設于所述缺口內。
10.根據權利要求2所述的繼電器外殼,其特征在于,所述理線組件包括至少兩個所述卡勾,至少兩個所述卡勾的至少兩個所述懸臂分別自各自的所述連接部朝著同一方向延伸。
11.一種繼電器,其特征在于,包括權利要求1至10任一項所述的繼電器外殼。
12.一種裝置,其特征在于,包括:
