本技術涉及開關，特別是涉及一種易抓取安裝的撥動開關。

背景技術：

1、通常，撥動開關通過推動撥動桿來回撥動以實現開關功能。一般的撥動開關體積比較小，將撥動開關組裝在電子設備或電子產品或其他設備時，通常采用機械手或吸盤將撥動開關抓取，再將撥動開關組裝在設備或電子產品上，為了方便抓取，通常在撥動開關上貼一層雙面膠或粘膠，以便于抓取。

2、然而，采用雙面膠或粘膠，存放時間長或存放不當時，在抓取移動過程中，雙面膠或粘膠容易從撥動開關上脫落，導致撥動開關從機械手或吸盤上掉落，影響后序的組裝。

技術實現思路

1、本實用新型實施例提供一種易抓取安裝的撥動開關，旨在解決現有在抓取移動過程中，雙面膠或粘膠容易從撥動開關上脫落，導致撥動開關從機械手或吸盤上掉落的問題。

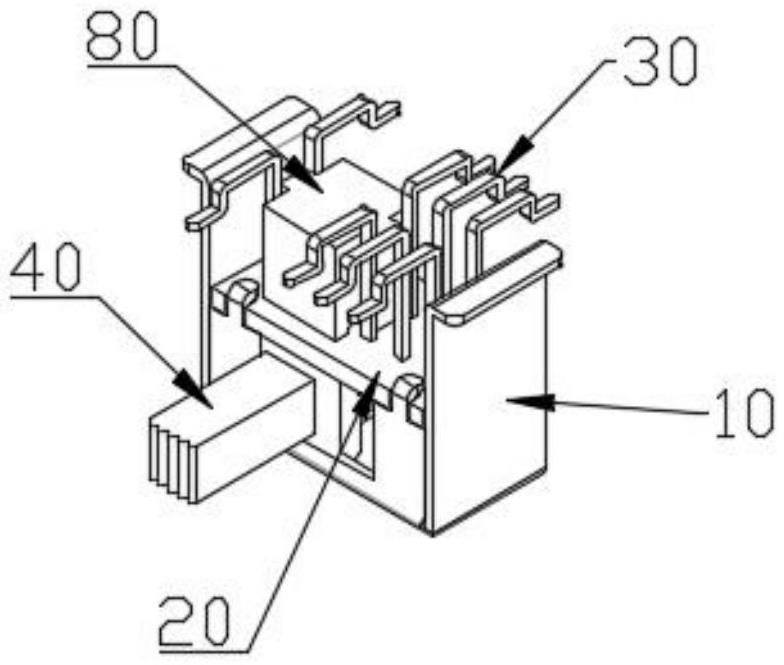

2、為實現上述目的，本實用新型提出一種易抓取安裝的撥動開關，包括：具有滑動腔室的外殼以及設于外殼并蓋設滑動腔室的底板，底板上對稱設有一端插入至滑動腔室內的兩排端子，滑動腔室內滑設有一端延伸至滑動腔室外側的撥柄，撥柄設有一組與分別兩排端子接觸的碼片，撥動撥柄在滑動腔室內滑動時，使碼片分別與相鄰的兩端子接觸通電，滑動腔室內還設有一端與撥柄接觸一端具有鋼珠的彈簧，其中相鄰的兩組端子之間設有可被吸附或抓取的膠帽，膠帽通過倒扣位固定于底板，膠帽兩側設有插入至對稱相鄰兩端子之間的防呆凸邊。

3、其中，膠帽具有與倒扣位配合扣緊的扣槽。

4、其中，倒扣位至少設有4個，倒扣與底板一體成型，倒扣位包括立柱，立柱頂部沿厚度方向突出形成勾部。

5、其中，于滑動腔室內的撥柄設有用于固定碼片的兩個定位槽，兩個定位槽兩側開設有供端子滑動的滑口。

6、其中，滑動腔室兩側側壁上對稱設有折彎后將底板扣緊于外殼上的定位片。

7、其中，底板兩側對稱設有與定位片配合的定位插槽，定位片插入至定位插槽。

8、本實用新型的有益效果：通過在底板上設置膠帽并通過倒扣位固定，避免膠帽松動，吸盤只需要吸附膠帽頂面即可移送，機械手只需要抓取膠帽側邊即可輸送，不傷撥動開關表面，摒棄了采用雙面膠或粘膠的方式，使得抓取撥動開關更加方便更加穩定，且不影響安裝。

技術特征：

1.一種易抓取安裝的撥動開關，包括：具有滑動腔室的外殼以及設于外殼并蓋設滑動腔室的底板，底板上對稱設有一端插入至滑動腔室內的兩排端子，滑動腔室內滑設有一端延伸至滑動腔室外側的撥柄，撥柄設有一組與分別兩排端子接觸的碼片，撥動撥柄在滑動腔室內滑動時，使碼片分別與相鄰的兩端子接觸通電，滑動腔室內還設有一端與撥柄接觸一端具有鋼珠的彈簧，其特征在于，其中相鄰的兩組端子之間設有可被吸附或抓取的膠帽，膠帽通過倒扣位固定于底板，膠帽兩側設有插入至對稱相鄰兩端子之間的防呆凸邊。

2.根據權利要求1所述的易抓取安裝的撥動開關，其特征在于，膠帽具有與倒扣位配合扣緊的扣槽。

3.根據權利要求2所述的易抓取安裝的撥動開關，其特征在于，倒扣位至少設有4個，倒扣與底板一體成型，倒扣位包括立柱，立柱頂部沿厚度方向突出形成勾部。

4.根據權利要求1所述的易抓取安裝的撥動開關，其特征在于，于滑動腔室內的撥柄設有用于固定碼片的兩個定位槽，兩個定位槽兩側開設有供端子滑動的滑口。

5.根據權利要求1所述的易抓取安裝的撥動開關，其特征在于，滑動腔室兩側側壁上對稱設有折彎后將底板扣緊于外殼上的定位片。

6.根據權利要求5所述的易抓取安裝的撥動開關，其特征在于，底板兩側對稱設有與定位片配合的定位插槽，定位片插入至定位插槽。

技術總結
本技術涉及開關技術領域，特別是涉及一種易抓取安裝的撥動開關，包括具有滑動腔室的外殼以及設于外殼并蓋設滑動腔室的底板，底板上對稱設有兩排端子，滑動腔室內滑設有撥柄，撥柄設有一組與分別兩排端子接觸的碼片，滑動腔室內還設有一端與撥柄接觸一端具有鋼珠的彈簧，其中相鄰的兩組端子之間設有膠帽，膠帽通過倒扣位固定于底板，膠帽兩側設有插入至對稱相鄰兩端子之間的防呆凸邊。本技術通過在底板上設置膠帽并通過倒扣位固定，避免膠帽松動，吸盤只需要吸附膠帽頂面即可移送，機械手只需要抓取膠帽側邊即可輸送，不傷撥動開關表面，摒棄了采用雙面膠或粘膠的方式，使得抓取撥動開關更加方便更加穩定，且不影響安裝。

技術研發人員：鐘應淘,郭偉能
受保護的技術使用者：東莞市金鐘電子科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
