本技術屬于電氣元件設備，尤其涉及一種電氣連接器。

背景技術：

1、電連接器主要是應用在器件與器件、組件與組件、系統與系統之間進行電氣連接和信號傳遞，是構成一個完成系統所必須的基礎元件。相關技術中的電連接器由固定端電連接器，即陰接觸件(簡稱插座)，和自由端電連接器，即陽接觸件(簡稱插頭)組成，插座通過其方(圓)盤固定在用電部件上(個別還采用焊接方式)，插頭一般連接電纜，通過連接螺帽實現插頭、插座連接。

2、中國實用新型專利cn218828121u公開了一種電氣連接器，包括：插座組件、插頭組件、壓緊組件，所述插座組件包括插座主體、螺釘，所述插座主體的外壁連接有防護殼體，所述插座主體的內側開設有插接卡槽，所述插座主體的內側開設有通線內孔，所述插接卡槽的內壁連接有卡槽墊層，所述定位頂板的一端連接有插接頂塊，所述定位頂板的下端連接有拼裝卡塊，所述壓緊組件包括壓緊墊層。

3、在上述技術方案中，壓緊組件通過多個螺釘固定在插座主體內，然而，這種固定方式使得壓緊組件的安裝和拆卸過程過為麻煩,且無法對不同直徑的線纜進行固定。

技術實現思路

1、本實用新型的目的是針對上述存在的技術問題，提供一種電氣連接器,達到了壓緊組件便于安裝或拆卸在插座本體內，且可以對不同直徑的線纜進行壓緊。

2、有鑒于此，本實用新型提供一種電氣連接器，包括：插座本體，所述插座本體外壁連接有保護殼，所述插座本體正面開設有若干圓形通槽，所述圓形通槽內底部開設有通線孔，其特征在于，還包括：

3、連接筒，所述連接筒內壁上下對稱安裝上弧形板和下弧形板；

4、壓緊組件，所述壓緊組件用于放置在下弧形板上的線纜進行壓緊固定；

5、其中，所述連接筒靠插座本體一端外壁設有外螺紋，所述圓形通槽內壁為內螺紋，所述外螺紋與內螺紋方向相反。

6、在本技術方案中，連接筒外壁設有外螺紋，圓形通槽內壁為內螺紋，且兩者方向相反，因此可以通過旋轉連接筒來實現壓緊組件在插座本體內的安裝或拆卸，操作簡單方便，并且通過在壓緊組件的作用下，可以對放置在下弧形板上的不同直徑的線纜進行壓緊固定。

7、在上述技術方案中，進一步的，所述壓緊組件包括：

8、貫穿上弧形板和連接筒，且延伸至連接筒外的連接桿，所述連接桿一端固定連接有夾持板，另一端固定連接有旋鈕；

9、對稱安裝在連接桿兩側的固定塊，所述固定塊一端與連接筒連接，另一端滑動連接有導向桿，所述導向桿靠外端連接有橫板；

10、其中，所述連接桿與橫板螺紋連接。

11、在本技術方案中，當線纜放置在下弧形板上后，需要壓緊線纜時，用戶可以通過旋轉旋鈕來調節連接桿的位置，由于連接桿與橫板是螺紋連接的，旋轉旋鈕將導致連接桿沿其軸向移動，從而夾持板向下移動對不同直徑的線纜進行夾持壓緊，連接桿的移動將推動導向桿在固定塊中滑動，由于固定塊與連接筒連接，導向桿的滑動會平穩且直線地進行。

12、在上述技術方案中，進一步的，所述夾持板內側面固定連接有橡膠墊。

13、在本技術方案中，橡膠墊可以有效增加夾持板與線纜之間的摩擦力，防止線纜在壓緊過程中滑動或松動，并且減輕對線纜的局部壓力，避免損傷線纜。

14、在上述技術方案中，進一步的，所述下弧形板上設有若干個弧形槽，所述弧形槽內滾動安裝有滾珠，其中，所述滾珠一部分裸露在下弧形板內壁上上。

15、在本技術方案中，夾持板對下弧形板上的線纜壓緊固定時，滾珠與線纜直接接觸，減少電纜與下弧形板內產生的摩擦，并且對線纜進行抽取移動時，能夠降低線纜的摩擦力，達到保護線纜外表面的絕緣層的效果。

16、在上述技術方案中，進一步的，所述圓形通槽內底部設有密封圈，所述連接筒靠近圓形通槽一端設有與密封圈相適配的密封槽。

17、在本技術方案中，圓形通槽內底部的密封圈和連接筒端的密封槽相互配合，當連接筒旋入插座本體時，密封圈被壓緊在密封槽中，從而提高設備的密封性。

18、在上述技術方案中，進一步的，所述連接筒內壁還設有滾動槽，所述滾動槽內轉動連接有多個轉輥。

19、在本技術方案中，通過在滾動槽轉動連接有多個轉輥進一步提高線纜在連接筒進行抽取移動時的摩擦力，減少連接筒內壁之間的直接摩擦。

20、本實用新型的有益效果是：

21、1.連接筒外壁設有外螺紋，圓形通槽內壁為內螺紋，且兩者方向相反，因此可以通過旋轉連接筒來實現壓緊組件在插座本體內的安裝或拆卸，操作簡單方便。

22、2.當線纜放置在下弧形板上后，需要壓緊線纜時，用戶可以通過旋轉旋鈕來調節連接桿的位置，由于連接桿與橫板是螺紋連接的，旋轉旋鈕將導致連接桿沿其軸向移動，從而夾持板向下移動對不同直徑的線纜進行夾持壓緊，連接桿的移動將推動導向桿在固定塊中滑動，由于固定塊與連接筒連接，導向桿的滑動會平穩且直線地進行。

技術特征：

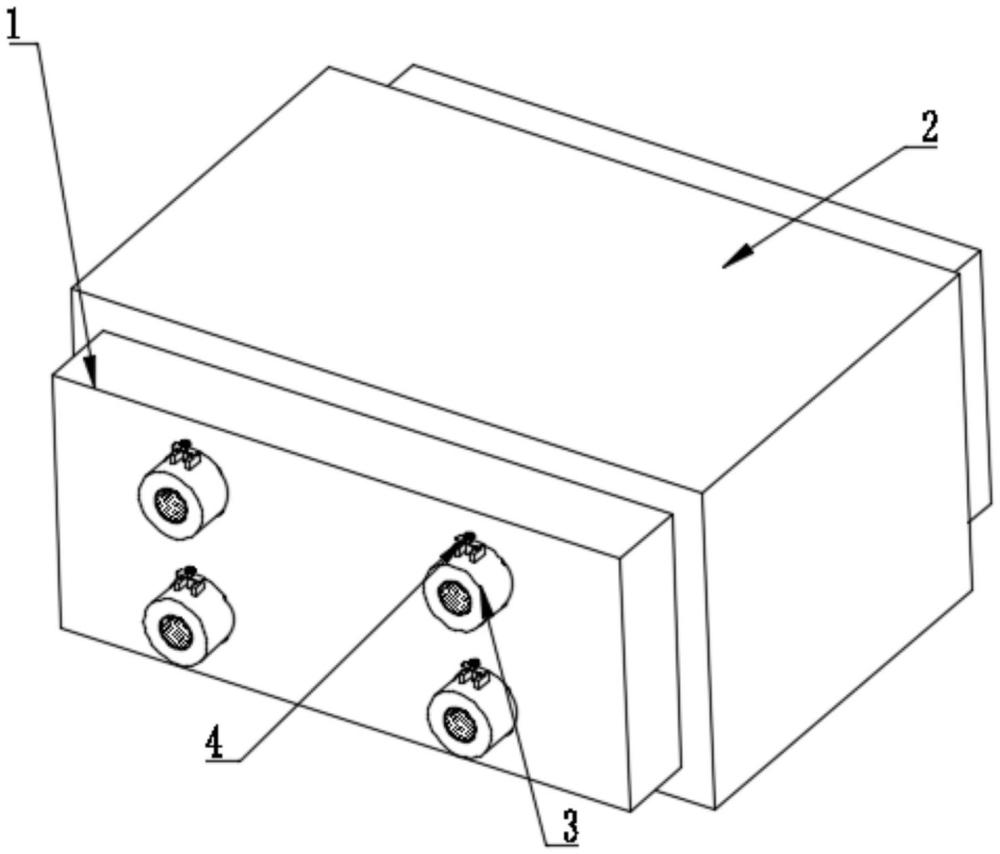

1.一種電氣連接器，包括：插座本體(1)，所述插座本體(1)外壁連接有保護殼(2)，所述插座本體(1)正面開設有若干圓形通槽(5)，所述圓形通槽(5)內底部開設有通線孔(6)，其特征在于，還包括：

2.根據權利要求1所述的一種電氣連接器，其特征在于：所述壓緊組件(4)包括：

3.根據權利要求2所述的一種電氣連接器，其特征在于：所述夾持板(402)內側面固定連接有橡膠墊(12)。

4.根據權利要求3所述的一種電氣連接器，其特征在于：所述下弧形板(10)上設有若干個弧形槽，所述弧形槽內滾動安裝有滾珠(11)，其中，所述滾珠(11)一部分裸露在下弧形板(10)內壁上。

5.根據權利要求1所述的一種電氣連接器，其特征在于：所述圓形通槽(5)內底部設有密封圈(7)，所述連接筒(3)靠近圓形通槽(5)一端設有與密封圈(7)相適配的密封槽(16)。

6.根據權利要求5所述的一種電氣連接器，其特征在于：所述連接筒(3)內壁還設有滾動槽(14)，所述滾動槽(14)內轉動連接有多個轉輥(15)。

技術總結
本技術屬于電氣元件設備技術領域，尤其涉及一種電氣連接器，包括：插座本體，所述插座本體外壁連接有保護殼，所述插座本體正面開設有若干圓形通槽，所述圓形通槽內底部開設有通線孔，還包括：連接筒，所述連接筒內壁上下對稱安裝上弧形板和下弧形板；壓緊組件，所述壓緊組件用于放置在下弧形板上的線纜進行壓緊固定；其中，所述連接筒靠插座本體一端外壁設有外螺紋，所述圓形通槽內壁為內螺紋，所述外螺紋與內螺紋方向相反，達到了壓緊組件便于安裝或拆卸在插座本體內，且可以對不同直徑的線纜進行壓緊。
