本技術涉及顯示，具體而言，涉及一種顯示面板、顯示面板的制備方法及電子設備。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示面板中的主流。

2、然而，顯示面板仍存在一些問題亟需解決。

技術實現思路

1、為了克服上述技術背景中所提及的技術問題，本技術實施例提供了一種顯示面板，所述顯示面板包括：

2、陣列基板；

3、位于所述陣列基板一側的隔離結構，所述隔離結構圍合形成隔離開口；

4、發光單元，位于所述隔離開口內，所述發光單元包括沿遠離所述陣列基板的方向依次層疊的發光部和第二電極，所述發光單元包括第一發光單元和第二發光單元；

5、位于所述發光單元遠離所述陣列基板一側的第一封裝層，所述第一封裝層包括多個間隔設置的封裝單元，所述封裝單元至少覆蓋所述發光單元，并延伸至所述隔離結構的側面，所述隔離結構的側面為所述隔離結構朝向所述隔離開口的面；

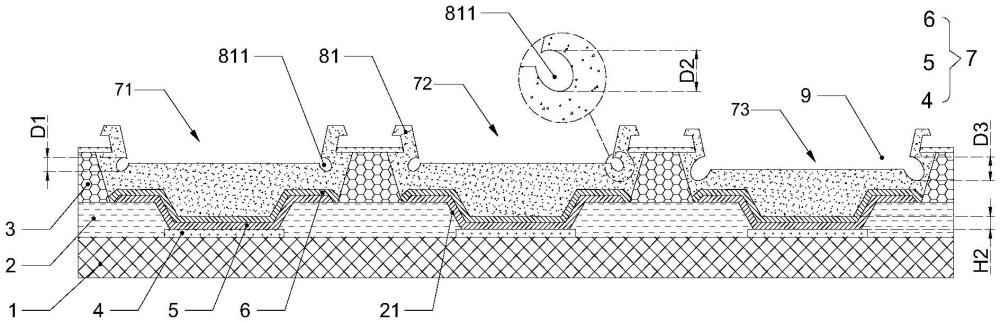

6、其中，所述封裝單元遠離所述陣列基板的一側包括凹槽，沿垂直于所述陣列基板的方向，位于所述第一發光單元的所述凹槽的深度小于所述第二發光單元的所述發光部和所述第二電極的厚度之和。

7、在一些可能的實施方式中，所述發光單元還包括第三發光單元；沿垂直于所述陣列基板的方向，位于所述第二發光單元的所述凹槽的深度小于所述第三發光單元的所述發光部和所述第二電極的厚度之和；

8、優選地，位于所述第一發光單元的所述凹槽的深度小于所述第二發光單元的所述發光部的厚度；

9、優選地，位于所述第二發光單元的所述凹槽的深度小于所述第三發光單元的所述發光部的厚度；

10、優選地，沿垂直于所述陣列基板的方向，位于所述第一發光單元的所述凹槽的深度小于位于所述第三發光單元的所述凹槽的深度；

11、優選地，沿垂直于所述陣列基板的方向，位于所述第二發光單元所述凹槽的深度小于位于所述第三發光單元的所述凹槽的深度；

12、優選地，所述第一發光單元、所述第二發光單元和所述第三發光單元的發光顏色均不相同。

13、在一些可能的實施方式中，沿垂直于所述陣列基板的方向，位于所述第一發光單元的所述凹槽的深度范圍為0.03μm-0.07μm；

14、優選地，沿垂直于所述陣列基板的方向，位于所述第二發光單元的所述凹槽的深度范圍為0.03μm-0.07μm；

15、優選地，沿垂直于所述陣列基板的方向，位于所述第三發光單元的所述凹槽的深度范圍為0.1μm-0.2μm；

16、優選地，沿垂直于所述陣列基板的方向，位于所述第二發光單元的所述凹槽的深度與位于所述第一發光單元的所述凹槽的深度相等。

17、在一些可能的實施方式中，所述凹槽在所述陣列基板上的正投影位于所述隔離開口在所述陣列基板上的正投影內；

18、優選地，至少部分所述凹槽在所述陣列基板上的正投影位于所述隔離結構在所述陣列基板上的正投影內；

19、優選地，所述凹槽在所述陣列基板上的正投影呈環形，所述凹槽在所述陣列基板上的正投影圍繞至少部分所述發光單元在所述陣列基板上的正投影，圍繞所述發光單元的同一所述凹槽在不同位置的深度相等。

20、在一些可能的實施方式中，相鄰所述封裝單元在所述隔離結構遠離所述陣列基板的一側間隔設置；

21、優選地，位于所述隔離結構遠離所述陣列基板一側的所述封裝單元與所述隔離結構遠離所述陣列基板的一側之間具有間隙；

22、優選地，所述封裝單元在所述陣列基板上的正投影覆蓋所述隔離開口在所述陣列基板上的正投影以及覆蓋部分所述隔離結構在所述陣列基板上的正投影。

23、在一些可能的實施方式中，所述顯示面板還包括位于第一封裝層遠離所述陣列基板一側的第二封裝層；

24、優選地，所述顯示面板還包括位于第二封裝層遠離所述陣列基板一側的第三封裝層；

25、優選地，所述第一封裝層和所述第三封裝層的材料均包括無機材料；

26、優選地，所述第二封裝層的材料包括有機材料。

27、在一些可能的實施方式中，所述發光單元還包括位于所述發光部靠近所述陣列基板一側的第一電極；

28、優選地，所述顯示面板還包括位于所述第一電極所在膜層遠離所述陣列基板一側的像素界定層，所述隔離結構位于所述像素界定層遠離所述陣列基板的一側；所述像素界定層包括暴露出至少部分所述第一電極的像素開口，所述隔離結構在所述陣列基板上的正投影位于相鄰兩個所述像素開口在所述陣列基板上的正投影之間；

29、優選地，所述像素開口在所述陣列基板上的正投影位于所述隔離開口在所述陣列基板上的正投影內。

30、在一些可能的實施方式中，所述隔離結構包括沿遠離所述陣列基板的方向依次層疊設置的第一隔離部以及第二隔離部，所述第一隔離部遠離所述陣列基板的一側在所述陣列基板上的正投影位于所述第二隔離部在所述陣列基板上的正投影內。

31、在一些可能的實施方式中，所述發光單元的第二電極與所述第一隔離部電連接；和/或，所述隔離結構還包括位于所述第一隔離部朝向所述陣列基板一側的第三隔離部，所述發光單元的第二電極與所述第三隔離部電連接；

32、優選地，所述第三隔離部的材質包括鉬金屬；和/或，所述第一隔離部的材質包括鋁金屬；和/或，所述第二隔離部的材質包括鈦金屬。

33、在一些可能的實施方式中，本技術還提供了一種顯示面板的制備方法，所述方法包括：

34、提供一陣列基板；

35、在所述陣列基板的一側形成隔離結構，所述隔離結構圍合形成隔離開口；

36、在所述隔離開口內形成至少部分發光單元，并在所述發光單元遠離所述陣列基板的一側形成第一封裝層，所述發光單元包括沿遠離所述陣列基板的方向依次層疊的發光部和第二電極，所述發光單元包括第一發光單元和第二發光單元，所述第一封裝層包括多個間隔設置的封裝單元，所述封裝單元至少覆蓋所述發光單元，并延伸至所述隔離結構的側面，所述隔離結構的側面為所述隔離結構朝向所述隔離開口的面；

37、其中，所述封裝單元遠離所述陣列基板的一側包括凹槽，沿垂直于所述陣列基板的方向，位于所述第一發光單元的所述凹槽的深度小于所述第二發光單元的所述發光部和所述第二電極的厚度之和。

38、在一些可能的實施方式中，所述在所述陣列基板的一側形成隔離結構的步驟，包括：

39、在所述陣列基板的一側形成第一電極層，所述第一電極層包括多個間隔設置的第一電極；

40、在所述第一電極層遠離所述陣列基板的一側形成像素界定材料層；

41、在所述像素界定材料層遠離所述陣列基板的一側形成隔離結構材料層；

42、對所述隔離結構材料層進行圖案化處理，以形成隔離結構；

43、對所述像素界定材料層進行圖案化處理，以形成像素界定層，所述像素界定層包括暴露出至少部分所述第一電極的像素開口；所述像素開口在所述陣列基板上的正投影位于所述隔離開口在所述陣列基板上的正投影內。

44、在一些可能的實施方式中，所述在所述隔離開口內形成至少部分發光單元，并在所述發光單元遠離所述陣列基板的一側形成第一封裝層的步驟，包括：

45、在所述隔離結構遠離所述陣列基板的一側形成第一發光單元的發光功能層；

46、在所述第一發光單元的發光功能層遠離所述陣列基板的一側形成的第二電極層；

47、在所述第二電極層遠離所述陣列基板的一側形成第一封裝層；

48、在所述第一發光單元對應的隔離開口內形成第一刻蝕保護層，所述第一刻蝕保護層還延伸至覆蓋部分所述隔離結構；

49、去除未被所述第一刻蝕保護層覆蓋的所述第一封裝層、所述發光功能層和所述第二電極層，以及除去位于所述隔離結構遠離所述陣列基板一側的所述發光功能層和所述第二電極層，并去除所述第一刻蝕保護層，以在所述第一發光單元對應的隔離開口內形成發光部、第二電極和封裝單元，位于所述第二電極遠離所述陣列基板一側的所述封裝單元形成所述第一發光單元對應的所述凹槽；

50、優選地，所述第二電極延伸至與所述第一發光單元對應的隔離結構電連接；

51、優選地，沿垂直于所述陣列基板的方向，位于所述第一發光單元的所述凹槽的深度范圍為0.03μm-0.07μm；

52、優選地，所述凹槽在所述陣列基板上的正投影呈環形，所述凹槽在所述陣列基板上的正投影圍繞至少部分所述第一發光單元在所述陣列基板上的正投影，圍繞所述第一發光單元的同一所述凹槽在不同位置的深度相等。

53、在一些可能的實施方式中，在所述去除未被所述第一刻蝕保護層覆蓋的所述第一封裝層、所述發光功能層和所述第二電極層，以及除去位于所述隔離結構遠離所述陣列基板一側的所述發光功能層和所述第二電極層，并去除所述第一刻蝕保護層的步驟之后，還包括：

54、在所述隔離結構遠離所述陣列基板的一側形成第二發光單元的發光功能層，所述第二發光單元的發光功能層覆蓋所述第一發光單元對應的所述封裝單元遠離所述陣列基板的一側；

55、在所述第二發光單元的發光功能層遠離所述陣列基板的一側形成第二電極層，所述第二發光單元的至少部分所述發光功能層和/或至少部分所述第二電極層填充位于所述第一發光單元的至少部分所述凹槽，并使所述第二發光單元的第二電極層在所述第一發光單元對應的所述凹槽處連續設置；

56、在所述第二電極層遠離所述陣列基板的一側形成第一封裝層；

57、在所述第二發光單元對應的隔離開口內形成第二刻蝕保護層；

58、去除未被所述第二刻蝕保護層覆蓋的所述第二發光單元的所述第一封裝層、所述發光功能層和所述第二電極層，以及除去位于所述隔離結構遠離所述陣列基板一側的所述發光功能層和所述第二電極層，并去除所述第二刻蝕保護層，以在所述第二發光單元對應的隔離開口內形成發光部、第二電極和封裝單元，位于所述第二電極遠離所述陣列基板一側的所述封裝單元形成所述第二發光單元對應的所述凹槽；

59、優選地，所述第二電極延伸至與所述第二發光單元對應的隔離結構電連接；

60、優選地，沿垂直于所述陣列基板的方向，位于所述第二發光單元的所述凹槽的深度范圍為0.03μm-0.07μm；

61、優選地，所述凹槽在所述陣列基板上的正投影圍繞至少部分所述第二發光單元在所述陣列基板上的正投影，圍繞所述第二發光單元的同一所述凹槽在不同位置的深度相等；

62、優選地，沿垂直于所述陣列基板的方向，位于所述第二發光單元所述凹槽的深度與位于所述第一發光單元的所述凹槽的深度相等。

63、在一些可能的實施方式中，在所述去除未被所述第二刻蝕保護層覆蓋的所述第二發光單元的所述第一封裝層、所述發光功能層和所述第二電極層，以及除去位于所述隔離結構遠離所述陣列基板一側的所述發光功能層和所述第二電極層，并去除所述第二刻蝕保護層的步驟之后，還包括：

64、在所述隔離結構遠離所述陣列基板的一側形成第三發光單元的發光功能層，所述第二發光單元的發光功能層覆蓋所述第一發光單元和所述第二發光單元對應的所述封裝單元遠離所述陣列基板的一側；

65、在所述第三發光單元的發光功能層遠離所述陣列基板的一側形成第二電極層，所述第三發光單元的至少部分所述發光功能層和/或至少部分所述第二電極層填充位于所述第一發光單元和所述第二發光單元的至少部分所述凹槽，并使所述第三發光單元的第二電極層在所述第一發光單元和所述第二發光單元對應的所述凹槽處連續設置；

66、在所述第二電極層遠離所述陣列基板的一側形成第一封裝層；

67、在所述第三發光單元對應的隔離開口內形成第三刻蝕保護層；

68、去除未被所述第三刻蝕保護層覆蓋的所述第三發光單元的所述第一封裝層、所述發光功能層和所述第二電極層，以及除去位于所述隔離結構遠離所述陣列基板一側的所述發光功能層和所述第二電極層，并去除所述第三刻蝕保護層，以在所述第三發光單元對應的隔離開口內形成發光部、第二電極和封裝單元，位于所述第二電極遠離所述陣列基板一側的所述封裝單元形成所述第三發光單元對應的所述凹槽；

69、優選地，所述第二電極延伸至與所述第三發光單元對應的隔離結構電連接；

70、優選地，沿垂直于所述陣列基板的方向，位于所述第三發光單元的所述凹槽的深度大于位于所述第一發光單元和/或位于所述第二發光單元的所述凹槽的深度；

71、優選地，沿垂直于所述陣列基板的方向，位于所述第三發光單元的所述凹槽的深度范圍為0.1μm-0.2μm；

72、優選地，所述凹槽在所述陣列基板上的正投影圍繞至少部分所述第三發光單元在所述陣列基板上的正投影，圍繞所述第三發光單元的同一所述凹槽在不同位置的深度相等。

73、在一些可能的實施方式中，本技術還提供了一種電子設備，所述電子設備包括本技術中所述的顯示面板，或包括由本技術中所述的顯示面板的制備方法制備得到的顯示面板。

74、相對于現有技術而言，本技術具有以下有益效果：

75、本技術提供的一種顯示面板、顯示面板的制備方法及電子設備，通過將位于第一發光單元的凹槽的深度設置為小于第二發光單元的發光部和第二電極的厚度之和，在制備第二發光單元時，第二發光單元的第二電極可以在第一發光單元遠離陣列基板的一側連續成膜，從而可以對第一發光單元起到更好的保護作用，不容易損壞第一發光單元，進而可以提高該顯示面板的顯示效果。
