本技術涉及斷路器，特別是涉及一種電動操作機構和斷路器。

背景技術：

1、斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能夠在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器常設置電動操作機構，電動操作機構可以代替手動操作，無需人員抵達現場，可遠程控制斷路器的閉合或者斷開。

2、現有技術中，電動操作機構采用滑塊在滑軌上往復運動的方式推動操作柄實現斷路器的分合閘操作，進而實現電動操作功能。現有的電動操作機構存在以下問題：采用滑塊相對于滑軌往復運動推動操作柄實現斷路器的分合閘方式，操作柄的擺動范圍受限于滑塊相對于滑軌的滑動位置，電動操作機構在尺寸較大的前提下才能滿足操作柄的擺動范圍需求，電動操作機構尺寸較大，則導致斷路器的結構不緊湊尺寸較大。

技術實現思路

1、基于此，針對上述問題，提供一種電動操作機構及斷路器，電動操作機構在小尺寸的前提下即可滿足操作柄的擺動范圍需求，使得斷路器的結構緊湊，縮小了斷路器的體積。

2、一種電動操作機構，用于斷路器，包括：

3、安裝座；

4、驅動件，安裝于所述安裝座上；

5、齒輪組件，與所述驅動件相連，且具有末級齒輪；

6、連桿搖臂組件，包括：

7、連桿，一端與所述末級齒輪鉸接，且鉸接點與所述末級齒輪繞轉的轉動軸線不共線；

8、搖臂，一端與所述安裝座鉸接，中間部位與所述連桿的另一端鉸接，所述搖臂未與所述安裝座鉸接的一端形成用于與所述斷路器的操作柄配接的配合部；所述驅動件能夠通過所述齒輪組件及所述連桿搖臂組件驅動所述操作柄運動，使得所述斷路器合閘或分閘。

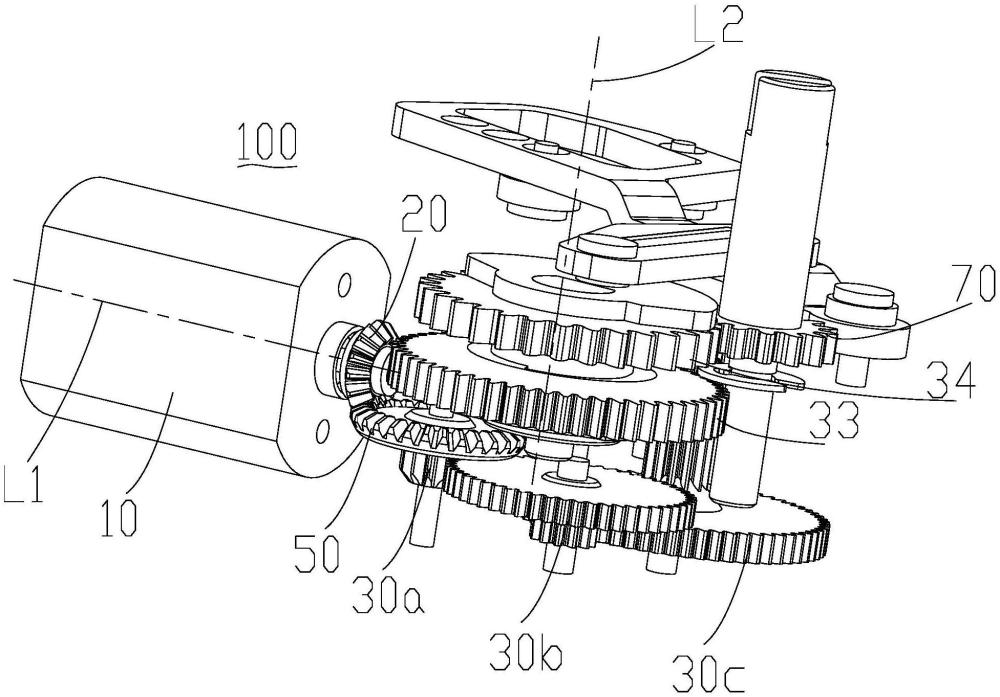

9、在其中一個實施例中，所述齒輪組件包括第一主動齒輪及多級從動齒輪，所述第一主動齒輪與所述驅動件相連，所述驅動件用于驅動所述第一主動齒輪繞第一軸線旋轉；

10、首級從動齒輪與所述第一主動齒輪嚙合，每相鄰兩級所述從動齒輪之間嚙合；所述第一主動齒輪能夠帶動全部所述從動齒輪繞第二軸線轉動，所述第二軸線與所述斷路器的高度方向平行，所述第一軸線與所述第二軸線垂直；

11、末級從動齒輪形成所述齒輪組件的末級齒輪。

12、在其中一個實施例中，所述電動操作機構還包括：

13、手柄軸及第二主動齒輪，所述第二主動齒輪同軸安裝于所述手柄軸上，所述第二主動齒輪與所述末級從動齒輪嚙合；

14、所述手柄軸能夠帶動所述第二主動齒輪繞第三軸線旋轉，所述第三軸線與所述第二軸線平行；

15、操作所述手柄軸能夠通過所述第二主動齒輪、所述末級從動齒輪及所述連桿搖臂組件驅動所述操作柄運動，使得所述斷路器合閘或分閘。

16、在其中一個實施例中，所述安裝座包括兩塊安裝板，兩塊所述安裝板在所述第二軸線的延伸方向上間隔布設；兩塊所述安裝板分別為第一安裝板與第二安裝板；

17、所述第一主動齒輪位于所述第一安裝板與所述第二安裝板之間，部分所述從動齒輪位于所述第一安裝板背向所述第二安裝板的一側，部分所述從動齒輪經所述第一安裝板背向所述第二安裝板的一側穿設于所述第一安裝板至所述第一安裝板與所述第二安裝板之間，部分所述從動齒輪位于所述第一安裝板與所述第二安裝板之間，剩余部分所述從動齒輪經所述第二安裝板面向所述第一安裝板的一側穿設于所述第二安裝板至另一側；

18、所述第二主動齒輪位于所述第二安裝板背向所述第一安裝板的一側。

19、在其中一個實施例中，所述從動齒輪包括依次嚙合的第一首級從動齒輪、第一從動齒輪、第二從動齒輪、第三從動齒輪、第四從動齒輪及第一末級從動齒輪；

20、所述第一首級從動齒輪及所述第一從動齒輪位于所述第一安裝板背向所述第二安裝板的一側，所述第二從動齒輪經所述第一安裝板背向所述第二安裝板的一側穿設于所述第一安裝板至所述第一安裝板與所述第二安裝板之間，所述第三從動齒輪及所述第四從動齒輪位于所述第一安裝板與所述第二安裝板之間，所述第一末級從動齒輪從所述第二安裝板面向所述第一安裝板的一側穿設于所述第二安裝板至另一側。

21、在其中一個實施例中，所述安裝座包括三塊安裝板，三塊所述安裝板在所述第二軸線的延伸方向上間隔布設；三塊所述安裝板分別為依次間隔設置的第三安裝板、第四安裝板及第五安裝板；

22、所述第一主動齒輪及部分所述從動齒輪位于所述第三安裝板與所述第四安裝板之間，部分所述從動齒輪的部分位于所述第三安裝板與所述第四安裝板之間，剩余部分設于所述第四安裝板與所述第五安裝板，剩余部分所述從動齒輪及所述第二主動齒輪位于所述第四安裝板與所述第五安裝板之間。

23、在其中一個實施例中，所述電動操作機構包括依次嚙合的第二首級從動齒輪、第五從動齒輪、第六從動齒輪、第七從動齒輪及第二末級從動齒輪；

24、所述第二首級從動齒輪、所述第五從動齒輪及第六從動齒輪位于所述第三安裝板與所述第四安裝板之間，所述第七從動齒輪的部分位于所述第三安裝板與所述第四安裝板之間，剩余部分位于所述第四安裝板與所述第五安裝板之間，所述第二末級從動齒輪位于所述第四安裝板與所述第五安裝板之間。

25、在其中一個實施例中，所述末級從動齒輪包括套設于同一安裝軸上的第一輪與第二輪，所述第一輪與上一級所述從動齒輪嚙合，所述第二輪與所述第二主動齒輪嚙合；所述連桿搖臂組件與所述第二輪或所述安裝軸相連；所述安裝軸與所述第二輪固定設置；

26、所述第一輪與所述安裝軸之間設有限位止逆組件，當所述第一輪正向轉動時，能夠通過所述限位止逆組件帶動所述安裝軸及所述第二輪同步轉動，當所述第二主動齒輪帶動所述第二輪及所述安裝軸正向轉動時，所述第一輪在所述限位止逆組件的作用下不與所述第二輪同步轉動。

27、在其中一個實施例中，所述限位止逆組件包括鎖定柱及彈性件，所述安裝軸徑向上設有安裝孔，所述鎖定柱及所述彈性件均位于所述安裝孔內，所述彈性件位于所述鎖定柱與所述安裝軸之間；

28、所述第一輪上設有臺階部，當所述第一輪正向轉動時，所述鎖定柱能夠與所述臺階部配合，所述第一輪能夠帶動所述安裝軸及所述第二輪轉動；當所述第二輪帶動所述安裝軸正向轉動時，所述鎖定柱不與所述臺階部接觸，所述安裝軸相對于所述第一輪空轉。

29、在其中一個實施例中，所述電動操作機構還包括：

30、連接盤，所述連接盤為扇形盤設于所述第二輪背向所述第一輪的端面并與所述安裝軸相連，所述連桿通過所述連接盤與所述末級齒輪鉸接；或者

31、所述連接盤為圓盤，且所述連接盤與所述安裝軸相連，所述連接盤的直徑大于所述安裝軸的直徑，所述連桿通過所述連接盤與所述末級齒輪鉸接。

32、一種斷路器，包括本體、操作柄及上述的電動操作機構，所述操作柄及所述電動操作機構均安裝于所述本體上。

33、在其中一個實施例中，所述斷路器還包括內殼及控制板：

34、在所述斷路器的高度方向上，所述電動操作機構、所述內殼及所述控制板依次安裝于所述本體的上方，所述操作柄伸入所述內殼中；所述控制板用于控制所述電動操作機構；

35、指示件，安裝于所述內殼上；

36、復位件，設于所述本體與所述指示件之間；

37、當所述電動操作機構的所述連桿搖臂組件帶動所述操作柄相對于所述本體運動合閘時，所述連桿搖臂組件和/或所述操作柄能夠推動所述指示件相對于所述本體運動，所述復位件蓄能，所述指示件顯示合閘；當所述連桿搖臂組件帶動所述操作柄相對于所述本體運動分閘時，所述指示件被釋放，所述指示件在所述復位件的作用下復位，所述指示件顯示分閘。

38、在其中一個實施例中，所述控制板位于所述操作柄的上側，所述指示件包括驅動部及指示部；

39、在所述斷路器的寬度方向上，所述驅動部位于所述操作柄的一側，所述齒輪組件位于所述操作柄的另一側，所述指示部位于所述控制板的上側。

40、在其中一個實施例中，在所述斷路器的寬度方向上，所述齒輪組件位于所述操作柄的一側，在所述斷路器的長度方向上，所述驅動件位于所述操作柄的一側。

41、上述電動操作機構及斷路器，由于電動操作機構包括連桿搖臂組件，連桿搖臂組件能夠放大擺動行程，在連桿搖臂組件具有小尺寸的前提下，即可滿足操作柄的擺動范圍需求，提高了整個電動操作機構的結構緊湊性，即為提高了斷路器的結構緊湊性，減小了斷路器的體積。并且，由于連桿與末級齒輪鉸接的鉸接點與末級齒輪的轉動軸線不共線，如此，連桿搖臂組件能夠進一步放大擺動行程，進一步減小斷路器的體積。
