本技術屬于車載天線底座，特別是涉及一種車載天線底座轉動限位裝置。

背景技術：

1、汽車天線又叫車載天線，一般汽車上的天線用于車上的收音機和電臺，可分汽車內置天線和外置天線，外置天線一般通過吸盤底座吸附在車體上。

2、天線一般都是豎直在吸盤底座上，而在不使用時，這種方式的連接無法進行旋轉貼合在車體表面上，從而降低了天線的防護性，為此，我們提出一種車載天線底座轉動限位裝置，將天線進行旋轉限位貼合在車體表面上，來解決上述提出的不足。

技術實現思路

1、本實用新型的目的是提供一種車載天線底座轉動限位裝置，具有旋轉后進行限位，從而貼合在車體表面的目的，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種車載天線底座轉動限位裝置，包括吸盤底座，所述吸盤底座的一側一體固定連接有連接座，所述連接座的頂部和底部均固定連接有支撐板，所述支撐板相對的一側通過軸承座轉動連接有轉桿，所述轉桿相對的一側固定連接有轉筒，所述轉筒的內表面固定連接有連接筒，所述連接筒的右側可拆卸連接有天線，所述轉筒的頂部呈環形開設有環道，所述環道內腔的底部開設有通孔，上部所述支撐板的頂部固定連接有豎筒，所述豎筒的內腔滑動設置有拉桿，所述拉桿的底部貫穿豎筒且延伸至上部所述支撐板的底部，且與所述支撐板的內表面滑動連接，所述拉桿的底部與通孔的內表面插接，所述拉桿的底部端面在上移時與環道的內表面滑動連接，所述拉桿位于豎筒的表面固定連接有滑柄，所述拉桿的表面套設有彈簧，所述滑柄的表面與豎筒的內表面滑動連接，所述彈簧的頂端與底端分別與滑柄的底部和豎筒內腔的底部固定連接。

3、優選的，所述吸盤底座和連接座之間為中空貫通設計，所述連接筒的直徑小于連接座的內徑。

4、優選的，所述連接座的右側端面位于連接筒的左側。

5、優選的，所述拉桿的頂部貫穿豎筒并延伸至豎筒的頂部，所述拉桿的頂部固定連接有環形拉環。

6、優選的，所述連接筒的右側端面開設有螺紋孔，所述螺紋孔的內表面螺紋連接有螺紋柱，所述螺紋柱的右側與天線的左側固定連接。

7、優選的，所述吸盤底座的背面開設有線孔。

8、1、本實用新型的有益效果是：本實用新型當需要旋轉時，只需向上拉動拉桿，使得拉桿帶動滑柄在豎筒的內表面滑動，從而利用滑柄拉伸彈簧，然后旋轉連接筒，連接筒通過軸承座和轉桿的配合帶動轉筒旋轉，同時拉桿的底部端面在環道的內表面滑動，將天線貼合在車體的表面后，松開拉桿，利用彈簧與滑柄和豎筒之間的作用力將拉桿插入到對應通孔的內表面，從而對連接筒的位置進行限位，通過設置以上結構，即可達到旋轉后進行限位，從而貼合在車體表面的目的，從而提高了天線的防護性。

9、2、本實用新型通過連接筒的直徑小于連接座的內徑，且連接座的右側端面位于連接筒的左側，便于連接筒的轉動，避免連接筒與連接座之間觸碰。

10、3、本實用新型通過設置螺紋柱的表面與螺紋孔之間螺紋方式連接，方便了連接筒和天線之間的拆裝。

11、4、本實用新型通過設置線孔，可以方便信號線的穿入。

技術特征：

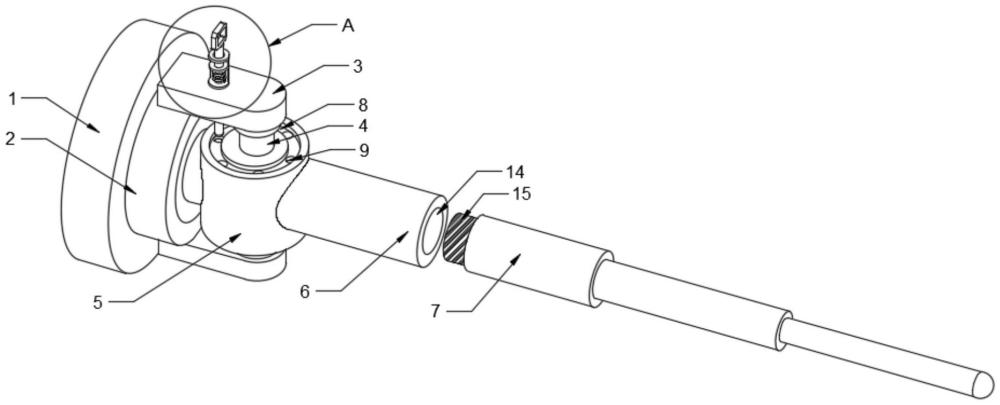

1.一種車載天線底座轉動限位裝置，包括吸盤底座(1)，所述吸盤底座(1)的一側一體固定連接有連接座(2)，其特征在于，所述連接座(2)的頂部和底部均固定連接有支撐板(3)，所述支撐板(3)相對的一側通過軸承座轉動連接有轉桿(4)，所述轉桿(4)相對的一側固定連接有轉筒(5)，所述轉筒(5)的內表面固定連接有連接筒(6)，所述連接筒(6)的右側可拆卸連接有天線(7)，所述轉筒(5)的頂部呈環形開設有環道(8)，所述環道(8)內腔的底部開設有通孔(9)，上部所述支撐板(3)的頂部固定連接有豎筒(10)，所述豎筒(10)的內腔滑動設置有拉桿(11)，所述拉桿(11)的底部貫穿豎筒(10)且延伸至上部所述支撐板(3)的底部，且與所述支撐板(3)的內表面滑動連接，所述拉桿(11)的底部與通孔(9)的內表面插接，所述拉桿(11)的底部端面在上移時與環道(8)的內表面滑動連接，所述拉桿(11)位于豎筒(10)的表面固定連接有滑柄(12)，所述拉桿(11)的表面套設有彈簧(13)，所述滑柄(12)的表面與豎筒(10)的內表面滑動連接，所述彈簧(13)的頂端與底端分別與滑柄(12)的底部和豎筒(10)內腔的底部固定連接。

2.根據權利要求1所述的一種車載天線底座轉動限位裝置，其特征在于，所述吸盤底座(1)和連接座(2)之間為中空貫通設計，所述連接筒(6)的直徑小于連接座(2)的內徑。

3.根據權利要求2所述的一種車載天線底座轉動限位裝置，其特征在于，所述連接座(2)的右側端面位于連接筒(6)的左側。

4.根據權利要求1所述的一種車載天線底座轉動限位裝置，其特征在于，所述拉桿(11)的頂部貫穿豎筒(10)并延伸至豎筒(10)的頂部，所述拉桿(11)的頂部固定連接有環形拉環。

5.根據權利要求1所述的一種車載天線底座轉動限位裝置，其特征在于，所述連接筒(6)的右側端面開設有螺紋孔(14)，所述螺紋孔(14)的內表面螺紋連接有螺紋柱(15)，所述螺紋柱(15)的右側與天線(7)的左側固定連接。

6.根據權利要求1所述的一種車載天線底座轉動限位裝置，其特征在于，所述吸盤底座(1)的背面開設有線孔(16)。

技術總結
本技術公開了一種車載天線底座轉動限位裝置，包括吸盤底座，所述吸盤底座的一側一體固定連接有連接座，所述連接座的頂部和底部均固定連接有支撐板，支撐板相對的一側通過軸承座轉動連接有轉桿。本技術當需要旋轉時，只需向上拉動拉桿，使得拉桿帶動滑柄在豎筒的內表面滑動，從而利用滑柄拉伸彈簧，然后旋轉連接筒，連接筒通過軸承座和轉桿的配合帶動轉筒旋轉，同時拉桿的底部端面在環道的內表面滑動，將天線貼合在車體的表面后，松開拉桿，利用彈簧與滑柄和豎筒之間的作用力將拉桿插入到對應通孔的內表面，從而對連接筒的位置進行限位，通過設置以上結構，即可達到旋轉后進行限位，從而貼合在車體表面的目的，從而提高了天線的防護性。

技術研發人員：鄭壽珍
受保護的技術使用者：威海威能慷汽車配件有限公司
技術研發日：20240708
技術公布日：2025/4/28
