本發明涉及水產養殖，具體為一種用于水產養殖的水循環凈化設備。

背景技術：

1、在水產養殖過程中，水質的管理是保證養殖生物健康生長的關鍵因素之一。傳統的水產養殖多依賴于自然水體，但隨著養殖密度的增加和環境壓力的增大，自然水體的自凈能力往往無法滿足養殖需求，導致水質惡化，影響養殖效果。因此，水循環凈化設備應運而生，旨在通過人工干預，模擬自然水體的凈化過程，以維持養殖水體的清潔和適宜的養殖環境。

2、然而，現有的水循環凈化設備存在一些問題。首先，這些設備的結構通常較為復雜，這不僅增加了設備的制造成本，也提高了維護和操作的難度。其次，由于設計上的局限性，這些設備的凈化效率往往不高，無法有效去除水中的有害物質，這限制了其在高密度養殖中的應用。此外，一些設備在運行過程中能耗較大，不符合當前節能減排的發展趨勢。

3、因此，基于上述技術問題，本領域的技術人員有必要研發一種用于水產養殖的水循環凈化設備。

技術實現思路

1、本發明目的是提供一種用于水產養殖的水循環凈化設備，以解決上述背景技術中提出的普遍存在的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于水產養殖的水循環凈化設備，包括循環桶，所述循環桶頂部設置有可拆卸連接的頂蓋，所述循環桶內設置有多級凈化組件，所述多級凈化組件包括安裝在桶內頂部的濾框，所述濾框用于去除水中的大顆粒雜質，所述濾框下方設置有多孔過濾棉，所述多孔過濾棉用于去除水中的懸浮物和細小顆粒。所述多孔過濾棉下方設置有生物濾料層，所述生物濾料層利用微生物的生物降解凈化水質，所述生物濾料層下方設置有活性炭吸附層，所述活性炭吸附層用于吸附水中的有機物和異味，所述活性炭吸附層底部設置有錐罩，所述錐罩內設置有活性炭分隔網，所述活性炭分隔網用于支撐活性炭吸附層。

3、作為一種優選的技術方案，所述頂蓋上安裝有循環泵，所述循環泵輸入端連接有循環進水管，所述循環進水管用于連接水產養殖池水源，所述循環泵輸出端連接有凈化出水管，所述凈化出水管與循環桶相連通，所述循環桶底部邊角處設置有多組立柱。

4、作為一種優選的技術方案，所述循環桶相鄰側設置有轉運泵，所述轉運泵底部設置有機座，所述轉運泵輸入端連接有取水管，所述取水管尾端與循環桶相連通，用于吸取凈化后的水，所述取水管上安裝有控制閥，所述轉運泵輸出端連接有送水管，所述送水管尾端連接有多級精濾組件。

5、作為一種優選的技術方案，所述多級精濾組件包括一級充氧精濾筒和二級充氧精濾筒，所述一級充氧精濾筒上安裝有一級多通管座，所述一級多通管座進水端連接有一級進水管，所述一級進水管與送水管相連通，所述一級多通管座上設置有一級排水管，所述一級排水管與一級進水管相連通。

6、作為一種優選的技術方案，所述一級多通管座上設置有一級溢流管，所述一級溢流管尾端連通設置有二級進水管，所述二級進水管尾端連接有二級多通管座，所述二級多通管座安裝在二級充氧精濾筒，所述二級多通管座上設置有二級排水管，所述二級排水管與二級進水管相連通，所述二級多通管座上設置有二級溢流管，所述二級溢流管尾端連通設置有循環出水管，所述循環出水管上安裝有電磁閥。

7、作為一種優選的技術方案，所述一級排水管、二級排水管長度均大于一級溢流管、二級溢流管。

8、作為一種優選的技術方案，所述一級排水管、二級排水管外壁分別套裝有一級生物濾膜、二級生物濾膜，所述一級生物濾膜、二級生物濾膜具有良好的透水性和微生物附著性，用于過濾水中的微小顆粒和有機物，能夠有效延長濾膜的使用壽命并提高過濾效率。

9、作為一種優選的技術方案，所述一級充氧精濾筒、二級充氧精濾筒頂部均安裝有水質檢測儀，用于檢測水質，且外壁均安裝有氣泵，所述氣泵用于向充氧精濾筒內注入空氣，以增加水中的溶解氧含量，從而改善水體環境。

10、與現有技術相比，本發明的有益效果是：

11、本發明為一種用于水產養殖的水循環凈化設備，多級凈化組件能夠有效去除水中的大顆粒雜質、懸浮物、細小顆粒、有機物和異味，提高了凈化效率。設備結構簡單，便于制造、維護和操作，降低了成本。通過使用生物濾料層和活性炭吸附層，以及充氧精濾筒的設計，不僅提高了水質凈化效果，還增加了水中的溶解氧含量，改善了水體環境。此外，通過優化的管路設計和控制閥的使用，實現了對水流的精確控制，減少了能耗，符合節能減排的發展趨勢。

技術特征：

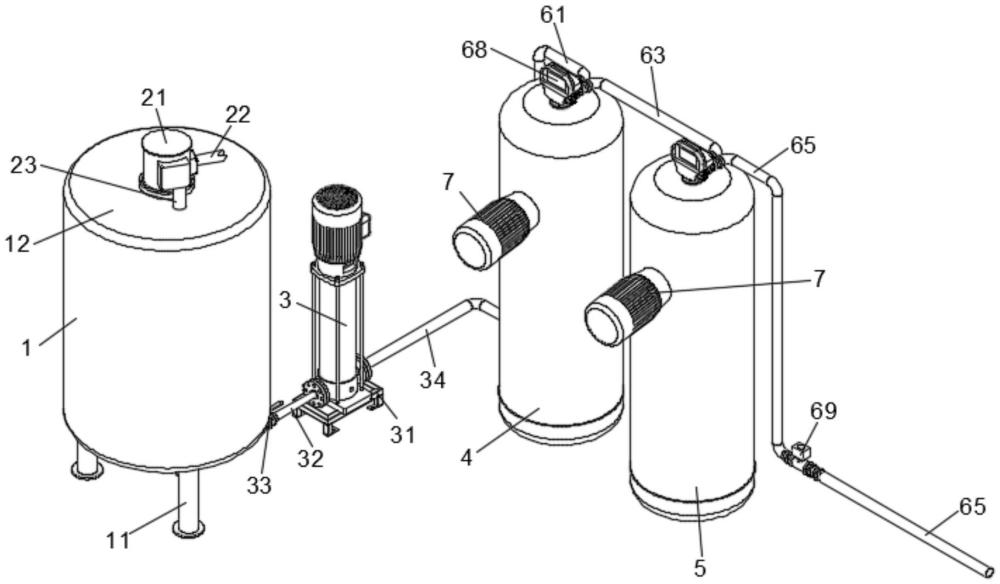

1.一種用于水產養殖的水循環凈化設備，其特征在于，包括循環桶(1)，所述循環桶(1)頂部設置有可拆卸連接的頂蓋(12)，所述循環桶(1)內設置有多級凈化組件，所述多級凈化組件包括安裝在桶內頂部的濾框(24)，所述濾框(24)用于去除水中的大顆粒雜質，所述濾框(24)下方設置有多孔過濾棉(25)，所述多孔過濾棉(25)用于去除水中的懸浮物和細小顆粒。所述多孔過濾棉(25)下方設置有生物濾料層(26)，所述生物濾料層(26)利用微生物的生物降解凈化水質，所述生物濾料層(26)下方設置有活性炭吸附層(27)，所述活性炭吸附層(27)用于吸附水中的有機物和異味，所述活性炭吸附層(27)底部設置有錐罩(28)，所述錐罩(28)內設置有活性炭分隔網(29)，所述活性炭分隔網(29)用于支撐活性炭吸附層(27)。

2.根據權利要求1所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述頂蓋(12)上安裝有循環泵(21)，所述循環泵(21)輸入端連接有循環進水管(22)，所述循環進水管(22)用于連接水產養殖池水源，所述循環泵(21)輸出端連接有凈化出水管(23)，所述凈化出水管(23)與循環桶(1)相連通，所述循環桶(1)底部邊角處設置有多組立柱(11)。

3.根據權利要求1所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述循環桶(1)相鄰側設置有轉運泵(3)，所述轉運泵(3)底部設置有機座(31)，所述轉運泵(3)輸入端連接有取水管(32)，所述取水管(32)尾端與循環桶(1)相連通，用于吸取凈化后的水，所述取水管(32)上安裝有控制閥(33)，所述轉運泵(3)輸出端連接有送水管(34)，所述送水管(34)尾端連接有多級精濾組件。

4.根據權利要求3所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述多級精濾組件包括一級充氧精濾筒(4)和二級充氧精濾筒(5)，所述一級充氧精濾筒(4)上安裝有一級多通管座(62)，所述一級多通管座(62)進水端連接有一級進水管(61)，所述一級進水管(61)與送水管(34)相連通，所述一級多通管座(62)上設置有一級排水管(621)，所述一級排水管(621)與一級進水管(61)相連通。

5.根據權利要求4所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述一級多通管座(62)上設置有一級溢流管(622)，所述一級溢流管(622)尾端連通設置有二級進水管(63)，所述二級進水管(63)尾端連接有二級多通管座(64)，所述二級多通管座(64)安裝在二級充氧精濾筒(5)，所述二級多通管座(64)上設置有二級排水管(641)，所述二級排水管(641)與二級進水管(63)相連通，所述二級多通管座(64)上設置有二級溢流管(642)，所述二級溢流管(642)尾端連通設置有循環出水管(65)，所述循環出水管(65)上安裝有電磁閥(69)。

6.根據權利要求5所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述一級排水管(621)、二級排水管(641)長度均大于一級溢流管(622)、二級溢流管(642)。

7.根據權利要求6所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述一級排水管(621)、二級排水管(641)外壁分別套裝有一級生物濾膜(66)、二級生物濾膜(67)，所述一級生物濾膜(66)、二級生物濾膜(67)具有良好的透水性和微生物附著性，用于過濾水中的微小顆粒和有機物，能夠有效延長濾膜的使用壽命并提高過濾效率。

8.根據權利要求7所述的一種用于水產養殖的水循環凈化設備，其特征在于：所述一級充氧精濾筒(4)、二級充氧精濾筒(5)頂部均安裝有水質檢測儀(68)，用于檢測水質，且外壁均安裝有氣泵(7)，所述氣泵(7)用于向充氧精濾筒內注入空氣，以增加水中的溶解氧含量，從而改善水體環境。

技術總結
本發明涉及水產養殖技術領域，公開了一種用于水產養殖的水循環凈化設備，包括循環桶，所述循環桶頂部設置有可拆卸連接的頂蓋，所述循環桶內設置有多級凈化組件。本發明為一種用于水產養殖的水循環凈化設備，多級凈化組件能夠有效去除水中的大顆粒雜質、懸浮物、細小顆粒、有機物和異味，提高了凈化效率。設備結構簡單，便于制造、維護和操作，降低了成本。通過使用生物濾料層和活性炭吸附層，以及充氧精濾筒的設計，不僅提高了水質凈化效果，還增加了水中的溶解氧含量，改善了水體環境。實現了對水流的精確控制，減少了能耗，符合節能減排的發展趨勢。

技術研發人員：林根妹,陳杰東,盧建國,黃俊柔
受保護的技術使用者：珠海市興徠水產養殖有限公司
技術研發日：
技術公布日：2025/4/28
