本技術涉及隔離開關，尤其涉及一種高壓隔離刀閘開關。

背景技術：

1、隔離刀閘開關是一種用來隔離電源和負載之間電路連接的開關設備，通常由兩個主接觸頭組成，其工作原理是通過手動或自動操作將兩個主接觸頭分離，以切斷電源和負載之間的連接，實現隔離保護。

2、目前現有高壓隔離刀閘開關的安裝中，通常采用螺栓螺母配合方式安裝在電線桿橫擔上，并且為了保證安裝穩定性，一般需要使用多個螺栓，安裝較為麻煩、不便，嚴重影響工作效率。

3、因此亟需提供一種能夠快捷安裝的高壓隔離刀閘開關。

技術實現思路

1、為了克服現有高壓隔離刀閘開關通常采用螺栓螺母配合方式安裝在電線桿橫擔上，并且為了保證安裝穩定性，一般需要使用多個螺栓，安裝較為麻煩、不便，嚴重影響工作效率的缺點，本實用新型提供一種能夠快捷安裝的高壓隔離刀閘開關。

2、為實現上述問題，本實用新型采用以下技術方案：一種高壓隔離刀閘開關，由底座、第一夾板、安裝螺栓、第二夾板、第一絕緣柱、第二絕緣柱、第一隔板、第二隔板、動觸頭部分和靜觸頭部分組成，所述底座上設置有第一絕緣柱和第二絕緣柱，所述第一絕緣柱和所述第二絕緣柱上分別設置有第一隔板和第二隔板，所述第一絕緣柱上設置有動觸頭部分，而動觸頭部分由安裝座、轉動桿、第一扭力彈簧、第一金屬片、第二金屬片和安裝卡塊組成，所述安裝座安裝在第一隔板上，所述第一金屬片和所述第二金屬片通過所述轉動桿轉動安裝在所述安裝座上，所述第一扭力彈簧套設在所述轉動桿上，用于輔助所述第一金屬片和所述第二金屬片向上轉動，所述第二絕緣柱上設置有靜觸頭部分，通過所述動觸頭部分與所述靜觸頭部分分合實現電路連通與隔離，所述靜觸頭部分由夾座、第一彈性件和卡珠組成，所述夾座設置在所述第二隔板上，所述卡珠滑動安裝在所述夾座上，用于在所述動觸頭部分與所述靜觸頭部分閉合時鎖住所述安裝卡塊，所述第一彈性件一端與所述夾座連接，另一端與所述卡珠連接，所述底座兩側邊均固接有第一夾板，所述第一夾板上轉動式設置有安裝螺栓，所述第一夾板上滑動式設置有第二夾板，所述第二夾板與所述安裝螺栓螺紋連接。

3、進一步的，還包括有第一導向架、第一導向桿、第二彈性件、卡板、楔形塊和手輪，所述第一金屬片和所述第二金屬片均設置有第一導向架，所述第一導向架上滑動式設置有第一導向桿，所述第一導向桿上固接有卡板，所述第一導向桿上套設有第二彈性件，兩個所述第一導向架共同滑動式設置有楔形塊，所述有楔形塊兩側均設置有手輪。

4、進一步的，還包括有第二導向架、緩沖板、第三彈性件、第二導向桿和第三導向桿，所述安裝座上固接有第二導向架，所述第二導向架內滑動式設置有緩沖板，所述緩沖板與所述第二導向架之間連接有第三彈性件，所述第一金屬片和所述第二金屬片共同設置有第二導向桿，所述第二導向桿在所述第二導向架內滑動，所述第二導向架上固接有第三導向桿，所述第三導向桿用于給所述緩沖板進行導向。

5、進一步的，還包括有第二安裝架、第一連接桿、第三安裝架和第二連接桿，所述底座上固接有對稱分布的第二安裝架，兩個所述第二安裝架共同通過第一連接桿轉動式設置有第三安裝架，兩個所述第三安裝架通過第二連接桿與所述第一金屬片和所述第二金屬片轉動連接。

6、進一步的，還包括有防腐套，所述第一絕緣柱和所述第二絕緣柱外部均套設有防腐套。

7、進一步的，還包括有緩沖墊，所述緩沖板與所述第二導向桿接觸的一面設置有緩沖墊。

8、與現有技術相比，本實用新型有以下技術效果：1、通過底座上第一夾板、安裝螺栓和第二夾板的設置，利用安裝螺栓將第二夾板上調并配合第一夾板夾住電線桿橫擔，實現快捷安裝，省時省力。

9、2、通過利用卡板和楔形塊對安裝卡塊施加壓力，從而有效防止刀閘開關使用時動觸頭部分彈起。

10、3、通過第二安裝架、第一連接桿、第三安裝架和第二連接桿的設置，可對動觸頭部分轉動幅度進行限制，防止動觸頭部分轉動幅度過大與周圍設備發生碰撞而造成損壞。

技術特征：

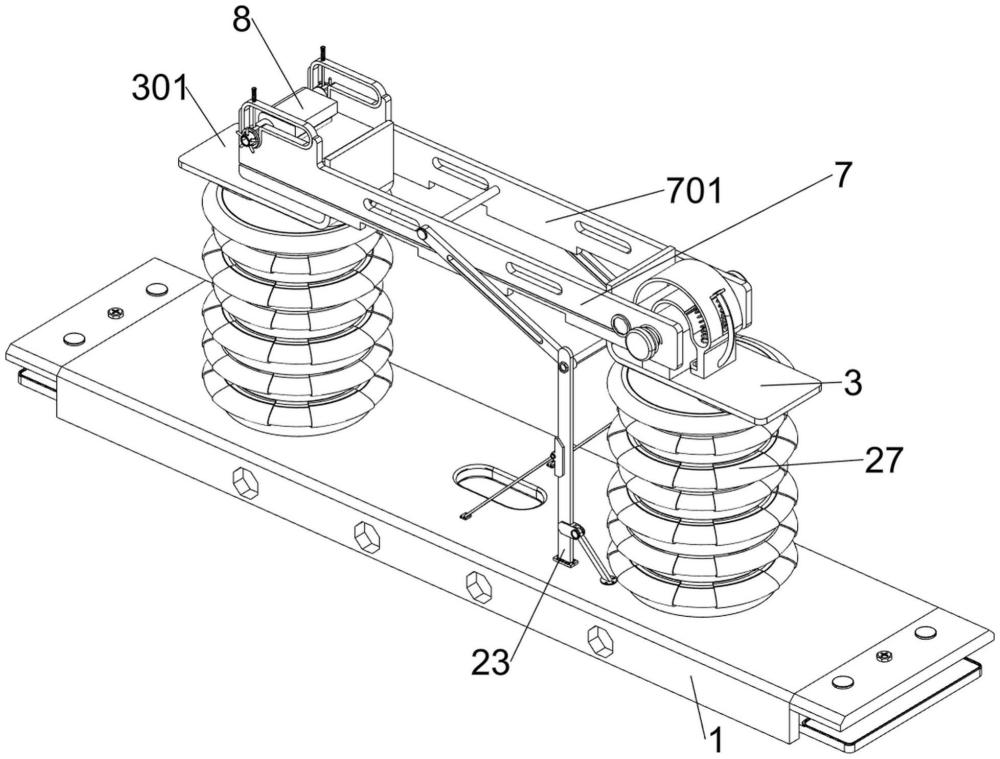

1.一種高壓隔離刀閘開關，由底座(1)、第一絕緣柱(2)、第二絕緣柱(201)、第一隔板(3)、第二隔板(301)、動觸頭部分和靜觸頭部分組成，所述底座(1)上設置有第一絕緣柱(2)和第二絕緣柱(201)，所述第一絕緣柱(2)和所述第二絕緣柱(201)上分別設置有第一隔板(3)和第二隔板(301)，所述第一絕緣柱(2)上設置有動觸頭部分，而動觸頭部分由安裝座(4)、轉動桿(5)、第一扭力彈簧(6)、第一金屬片(7)、第二金屬片(701)和安裝卡塊(8)組成，所述安裝座(4)安裝在第一隔板(3)上，所述第一金屬片(7)和所述第二金屬片(701)通過所述轉動桿(5)轉動安裝在所述安裝座(4)上，所述第一扭力彈簧(6)套設在所述轉動桿(5)上，用于輔助所述第一金屬片(7)和所述第二金屬片(701)向上轉動，所述第二絕緣柱(201)上設置有靜觸頭部分，通過所述動觸頭部分與所述靜觸頭部分分合實現電路連通與隔離，所述靜觸頭部分由夾座(9)、第一彈性件(10)和卡珠(11)組成，所述夾座(9)設置在所述第二隔板(301)上，所述卡珠(11)滑動安裝在所述夾座(9)上，用于在所述動觸頭部分與所述靜觸頭部分閉合時鎖住所述安裝卡塊(8)，所述第一彈性件(10)一端與所述夾座(9)連接，另一端與所述卡珠(11)連接，其特征在于，第一夾板(101)、安裝螺栓(102)和第二夾板(103)，所述底座(1)兩側邊均固接有第一夾板(101)，所述第一夾板(101)上轉動式設置有安裝螺栓(102)，所述第一夾板(101)上滑動式設置有第二夾板(103)，所述第二夾板(103)與所述安裝螺栓(102)螺紋連接。

2.根據權利要求1所述的一種高壓隔離刀閘開關，其特征在于，還包括有第一導向架(12)、第一導向桿(13)、第二彈性件(14)、卡板(15)、楔形塊(16)和手輪(17)，所述第一金屬片(7)和所述第二金屬片(701)均設置有第一導向架(12)，所述第一導向架(12)上滑動式設置有第一導向桿(13)，所述第一導向桿(13)上固接有卡板(15)，所述第一導向桿(13)上套設有第二彈性件(14)，兩個所述第一導向架(12)共同滑動式設置有楔形塊(16)，所述有楔形塊(16)兩側均設置有手輪(17)。

3.根據權利要求1所述的一種高壓隔離刀閘開關，其特征在于，還包括有第二導向架(18)、緩沖板(19)、第三彈性件(20)、第二導向桿(21)和第三導向桿(22)，所述安裝座(4)上固接有第二導向架(18)，所述第二導向架(18)內滑動式設置有緩沖板(19)，所述緩沖板(19)與所述第二導向架(18)之間連接有第三彈性件(20)，所述第一金屬片(7)和所述第二金屬片(701)共同設置有第二導向桿(21)，所述第二導向桿(21)在所述第二導向架(18)內滑動，所述第二導向架(18)上固接有第三導向桿(22)，所述第三導向桿(22)用于給所述緩沖板(19)進行導向。

4.根據權利要求1所述的一種高壓隔離刀閘開關，其特征在于，還包括有第二安裝架(23)、第一連接桿(24)、第三安裝架(25)和第二連接桿(26)，所述底座(1)上固接有對稱分布的第二安裝架(23)，兩個所述第二安裝架(23)共同通過第一連接桿(24)轉動式設置有第三安裝架(25)，兩個所述第三安裝架(25)通過第二連接桿(26)與所述第一金屬片(7)和所述第二金屬片(701)轉動連接。

5.根據權利要求1所述的一種高壓隔離刀閘開關，其特征在于，還包括有防腐套(27)，所述第一絕緣柱(2)和所述第二絕緣柱(201)外部均套設有防腐套(27)。

6.根據權利要求3所述的一種高壓隔離刀閘開關，其特征在于，還包括有緩沖墊(28)，所述緩沖板(19)與所述第二導向桿(21)接觸的一面設置有緩沖墊(28)。

技術總結
一種高壓隔離刀閘開關，由底座、第一夾板、安裝螺栓、第二夾板、第一絕緣柱、第二絕緣柱、第一隔板、第二隔板、動觸頭部分和靜觸頭部分組成，所述底座上設置有第一絕緣柱和第二絕緣柱，所述第一絕緣柱和所述第二絕緣柱上分別設置有第一隔板和第二隔板，所述第一絕緣柱上設置有動觸頭部分，所述第二絕緣柱上設置有靜觸頭部分，所述底座兩側邊均固接有第一夾板，所述第一夾板上轉動式設置有安裝螺栓，所述第一夾板上滑動式設置有第二夾板，所述第二夾板與所述安裝螺栓螺紋連接。通過底座上第一夾板、安裝螺栓和第二夾板的設置，利用安裝螺栓將第二夾板上調并配合第一夾板夾住電線桿橫擔，實現快捷安裝，省時省力。

技術研發人員：楊文迪,張聲乾,聶其鵬
受保護的技術使用者：贛州康晉電氣設備有限公司
技術研發日：20240709
技術公布日：2025/4/28
