本技術涉及通信，具體為一種多角度轉換射頻同軸連接器。

背景技術：

1、在現代通信設備設計中，空間利用率和信號傳輸效率是關鍵考量因素。傳統的射頻同軸連接器通常僅支持直線連接，這限制了其在復雜或緊湊型設備內部布局中的應用，特別是在需要非直角轉接和朝向調節的場合下，往往需要額外的空間或者復雜的布線，增加了設計難度和成本。

技術實現思路

1、本實用新型的目的在于提供一種多角度轉換射頻同軸連接器，其中彎管連接頭的傳輸端可圍繞連接器的軸線進行多角度旋轉，旋轉到指定位置后通過卡接條對其當前角度進行限位與固定，從而滿足朝向調節的需求，解決了現有技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種多角度轉換射頻同軸連接器，包括連接器本體，所述連接器本體包括直管插頭和彎管連接頭，直管插頭的一端與彎管連接頭的一端轉動連接，直管插頭朝向彎管連接頭的一端設有卡接條，卡接條與彎管連接頭端部設置的凹槽相配合，凹槽共設有若干個并等距分布于彎管連接頭的外側壁上。

4、優選的，所述直管插頭與彎管連接頭交接位置的外部設有套管，卡接條與凹槽位于套管內部。

5、優選的，所述卡接條的中部位置設有轉軸，轉軸的兩端通過支塊樞接于直管插頭的外側壁上。

6、優選的，所述卡接條朝向直管插頭的一側設有按鈕，卡接條朝向彎管連接頭的一側設有卡塊。

7、優選的，所述卡塊與凹槽相配合，套管側壁上開設有供按鈕貫穿的開口。

8、優選的，所述按鈕與直管插頭之間設有復位彈簧，復位彈簧的頂端與底端分別與按鈕和直管插頭固定連接。

9、優選的，所述套管為中空結構，套管的端面正中位置均開設有供直管插頭和彎管連接頭貫穿的通孔。

10、優選的，所述套管其中一個端面與直管插頭固定連接。

11、優選的，所述彎管連接頭的外壁上開設有環槽，套管遠離直管插頭的端面穿入環槽中并在環槽中滑動連接。

12、與現有技術相比，本實用新型的有益效果如下：

13、本實用新型在調節彎管連接頭的角度時，按下按鈕，通過杠桿作用使卡接條帶動卡塊從其當前所處凹槽中脫離，此時轉動彎管連接頭調整其朝向和角度，調整到所需位置后，松開按鈕，在復位彈簧的作用下使卡接條回到原先位置，卡接條帶動卡塊下移并落入其重新對應的凹槽中，從而對彎管連接頭當前角度進行固定，從而實現對彎管連接頭的多角度轉換與固定，滿足復雜的通信布局需求。

技術特征：

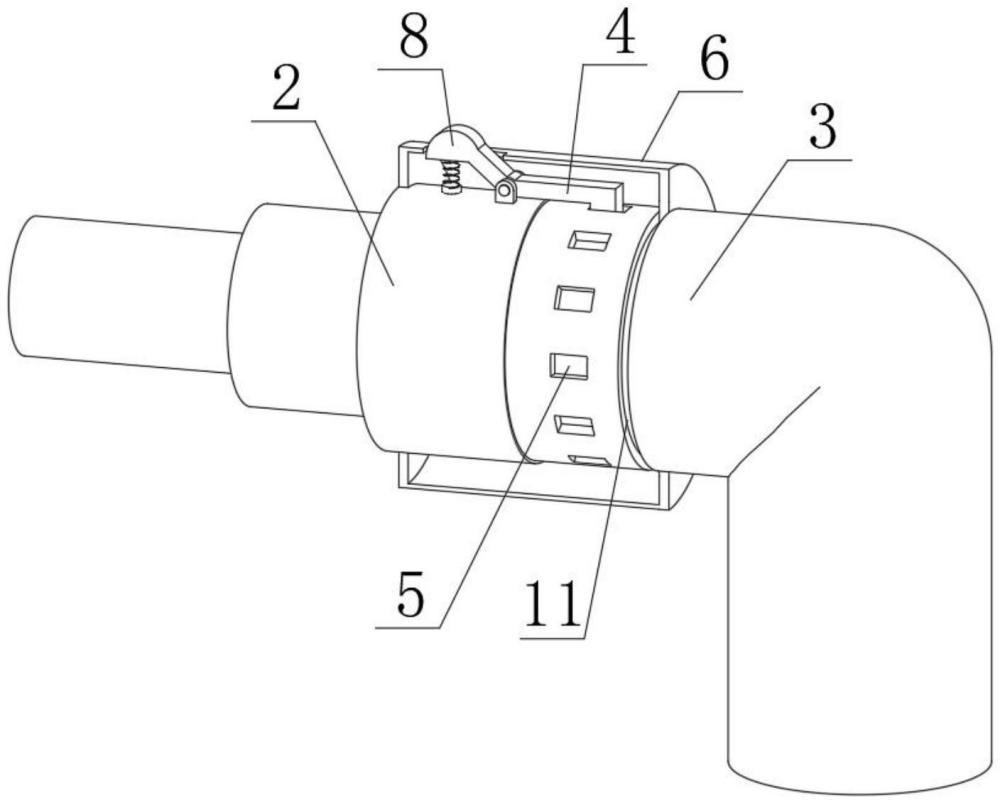

1.一種多角度轉換射頻同軸連接器，包括連接器本體(1)，其特征在于，所述連接器本體(1)包括直管插頭(2)和彎管連接頭(3)，直管插頭(2)的一端與彎管連接頭(3)的一端轉動連接，直管插頭(2)朝向彎管連接頭(3)的一端設有卡接條(4)，卡接條(4)與彎管連接頭(3)端部設置的凹槽(5)相配合，凹槽(5)共設有若干個并等距分布于彎管連接頭(3)的外側壁上。

2.根據權利要求1所述的一種多角度轉換射頻同軸連接器，其特征在于，所述直管插頭(2)與彎管連接頭(3)交接位置的外部設有套管(6)，卡接條(4)與凹槽(5)位于套管(6)內部。

3.根據權利要求2所述的一種多角度轉換射頻同軸連接器，其特征在于，所述卡接條(4)的中部位置設有轉軸(7)，轉軸(7)的兩端通過支塊(13)樞接于直管插頭(2)的外側壁上。

4.根據權利要求3所述的一種多角度轉換射頻同軸連接器，其特征在于，所述卡接條(4)朝向直管插頭(2)的一側設有按鈕(8)，卡接條(4)朝向彎管連接頭(3)的一側設有卡塊(9)。

5.根據權利要求4所述的一種多角度轉換射頻同軸連接器，其特征在于，所述卡塊(9)與凹槽(5)相配合，套管(6)側壁上開設有供按鈕(8)貫穿的開口(12)。

6.根據權利要求5所述的一種多角度轉換射頻同軸連接器，其特征在于，所述按鈕(8)與直管插頭(2)之間設有復位彈簧(10)，復位彈簧(10)的頂端與底端分別與按鈕(8)和直管插頭(2)固定連接。

7.根據權利要求6所述的一種多角度轉換射頻同軸連接器，其特征在于，所述套管(6)為中空結構，套管(6)的端面正中位置均開設有供直管插頭(2)和彎管連接頭(3)貫穿的通孔。

8.根據權利要求7所述的一種多角度轉換射頻同軸連接器，其特征在于，所述套管(6)其中一個端面與直管插頭(2)固定連接。

9.根據權利要求8所述的一種多角度轉換射頻同軸連接器，其特征在于，所述彎管連接頭(3)的外壁上開設有環槽(11)，套管(6)遠離直管插頭(2)的端面穿入環槽(11)中并在環槽(11)中滑動連接。

技術總結
本技術公開了一種多角度轉換射頻同軸連接器，包括連接器本體，所述連接器本體包括直管插頭和彎管連接頭，直管插頭的一端與彎管連接頭的一端轉動連接，直管插頭朝向彎管連接頭的一端設有卡接條，卡接條與彎管連接頭端部設置的凹槽相配合，凹槽共設有若干個并等距分布于彎管連接頭的外側壁上。本技術在調節彎管連接頭的角度時，按下按鈕，通過杠桿作用使卡接條帶動卡塊從其當前所處凹槽中脫離，此時轉動彎管連接頭調整其朝向和角度，調整到所需位置后，松開按鈕，卡接條帶動卡塊下移并落入其重新對應的凹槽中，從而對彎管連接頭當前角度進行固定。

技術研發人員：汪波
受保護的技術使用者：丹陽市天地電子有限公司
技術研發日：20240710
技術公布日：2025/4/28
