本技術涉及儲能箱，特別涉及一種儲能箱電池托架結構。

背景技術：

1、國內的新能源，可再生能源得到大力科技開發，風力發電、水力發電、太陽能發電等綠色節能領域的蓬勃發展，已經相當成熟了，但是上述幾個發電方式都會隨著環境變化而被影響發電效率，所以儲能箱的發展應運而生，儲能箱作為一個儲能結構可以將風力，水力、太陽能等不穩定的綠色能源存儲在電池中，再穩定地將儲存的電能輸送到國家電網中，為周邊地區提供一個穩定，安全、可靠的能源來源。極大地利用風力，水力，太陽能等發電的效能。

2、目前集裝箱儲能的全集成度越來越高，儲能系統中的電池也越來越大，越來越重，儲能箱內需要有一個可以承載電池，安裝電池的一個結構，所以儲能箱中的電池托架結構就顯得極為重要，電池托架是安裝在箱體內的立柱上，為的是讓箱體內的電池有一個存放的載體，不至于讓電池互相堆疊。造成損壞。

3、目前儲能箱的電池托架結構導致的問題點有：1、結構過于模塊整體化，電池托架簇整體非常龐大，安裝托架時會因為箱體門大小的限制，導致電池托架安裝需要很緩慢地把電池托架簇送入箱體內，且需要非常小心磕碰。極大地增加了生產安裝的工時；2、生產焊接電池托架簇整體結構的過程也非常的耗費時間；3、整體的電池托架簇結構做外觀油漆工藝時，也十分不方便，需要很大的掛具，以及空間，施工工時也很長，死角多，因此，本申請提供了一種儲能箱電池托架結構來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供一種儲能箱電池托架結構以解決現有的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、一種儲能箱電池托架結構，包括：隔斷方管和托架主體，所述隔斷方管設置有若干個，每個所述隔斷方管的表面均開設有若干個卡槽，若干個卡槽沿隔斷方管的豎向陣列設置，所述托架主體包括電池托架，所述電池托架靠近隔斷方管的一側設置有若干個折彎卡扣，所述折彎卡扣的位置與隔斷方管的卡槽位置相對應。

4、在一些示例中，所述電池托架遠離隔斷方管的一側頂部設置有若干個防護板。

5、在一些示例中，所述隔斷方管設置有多組，每組隔斷方管為四個，所述電池托架靠近隔斷方管一側的折彎卡扣的數量為四個，四個所述折彎卡扣的位置分別與四個隔斷方管的卡槽相對應。

6、在一些示例中，所述托架主體在隔斷方管側面設置有若干個，每個所述托架主體的形狀結構均相同。

7、在一些示例中，每個所述折彎卡扣的兩側均設置有螺釘孔，每個所述螺釘孔的內部均設置有螺釘，每個所述螺釘均穿過螺釘孔并延伸至隔斷方管內部，且每個所述螺釘均與對應的隔斷方管螺紋連接。

8、在一些示例中，所述折彎卡扣采用彈性材質制成。

9、本實用新型與現有技術相比，至少具有如下有益效果：

10、一、可以通過電池托架背部的折彎卡扣與隔斷方管上的預留卡槽相配合，使折彎卡扣插入隔斷方管上的預留卡槽內，從而將電池托架固定位置，再通過折彎卡扣兩側的螺釘孔內安裝螺釘固定，使電池托架能夠承受電池的重量；

11、二、本電池托架結構，可以在不同的箱體，不同的客戶使用不同電池的情況中，都可以使用，極大地增加了電池托架的通用性，在安裝電池托架時，施工人員可以拿著單個的托架直接從上向下將折彎卡扣卡入卡槽中，解決了傳統的電池托架結構在安裝時需要整個電池簇的裝入，人工無法手動安裝，必須依靠機械吊臂的幫助，不利于生產效率的問題；

12、三、本電池托架結構不需要焊接，從而解決了在焊接生產時，因為焊接會產生熱應力導致電池托架會產生形變的問題，減少了焊接工藝步驟，從而節省時間提高生產效率；

13、四、本電池托架結構運用了卡扣結構將電池托架與隔斷方管進行安裝，不用傳統的焊接形式，從而可以將電池托架進行單獨油漆噴涂，解決了在油漆噴涂表面時，傳統的多個電池托架和隔斷方管整體焊接在一起，導致死角過多，油漆噴涂不方便的問題。

技術特征：

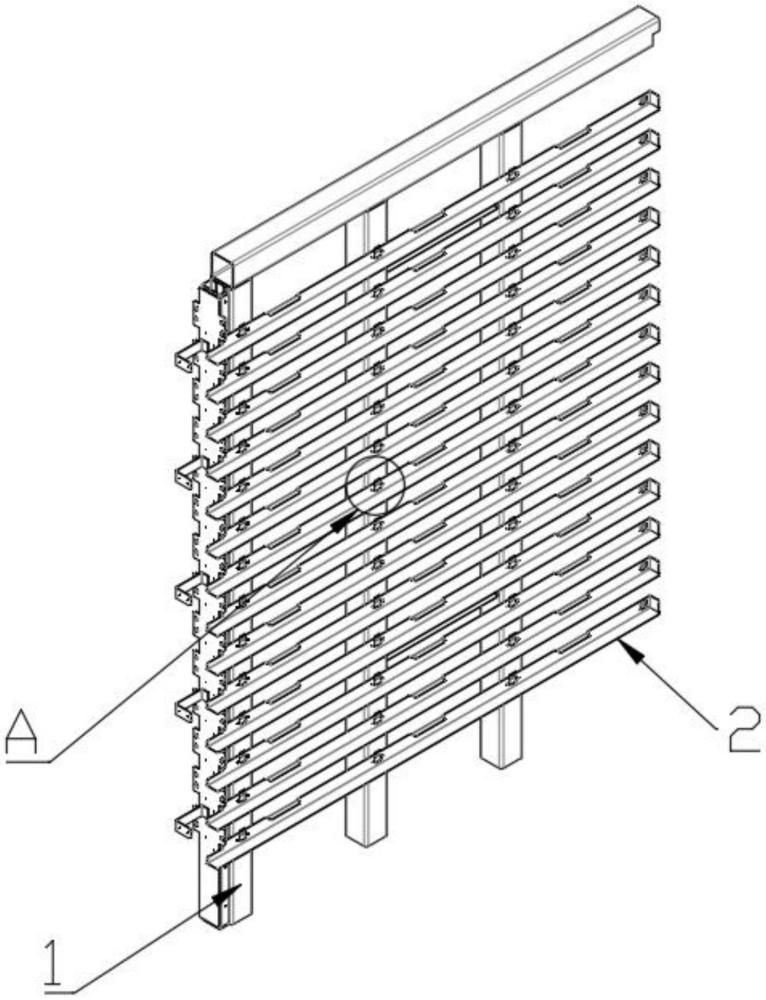

1.一種儲能箱電池托架結構，其特征在于，包括：隔斷方管(1)和托架主體(2)，所述隔斷方管(1)設置有若干個，每個所述隔斷方管(1)的表面均開設有若干個卡槽(3)，若干個卡槽(3)沿隔斷方管(1)的豎向陣列設置，所述托架主體(2)包括電池托架(21)，所述電池托架(21)靠近隔斷方管(1)的一側設置有若干個折彎卡扣(23)，所述折彎卡扣(23)的位置與隔斷方管(1)的卡槽(3)位置相對應。

2.根據權利要求1所述的儲能箱電池托架結構，其特征在于，所述電池托架(21)遠離隔斷方管(1)的一側頂部設置有若干個防護板(22)。

3.根據權利要求1所述的儲能箱電池托架結構，其特征在于，所述隔斷方管(1)設置有多組，每組隔斷方管(1)為四個，所述電池托架(21)靠近隔斷方管(1)一側的折彎卡扣(23)的數量為四個，四個所述折彎卡扣(23)的位置分別與四個隔斷方管(1)的卡槽(3)相對應。

4.根據權利要求1所述的儲能箱電池托架結構，其特征在于，所述托架主體(2)在隔斷方管(1)側面設置有若干個，每個所述托架主體(2)的形狀結構均相同。

5.根據權利要求3所述的儲能箱電池托架結構，其特征在于，每個所述折彎卡扣(23)的兩側均設置有螺釘孔(24)，每個所述螺釘孔(24)的內部均設置有螺釘，每個所述螺釘均穿過螺釘孔(24)并延伸至隔斷方管(1)內部，且每個所述螺釘均與對應的隔斷方管(1)螺紋連接。

6.根據權利要求1所述的儲能箱電池托架結構，其特征在于，所述折彎卡扣(23)采用彈性材質制成。

技術總結
本技術提供一種儲能箱電池托架結構，屬于儲能箱技術領域；包括隔斷方管和托架主體，所述隔斷方管設置有若干個，每個所述隔斷方管的表面均開設有若干個卡槽，若干個卡槽沿隔斷方管的豎向陣列設置，所述托架主體包括電池托架，所述電池托架靠近隔斷方管的一側設置有若干個折彎卡扣，所述折彎卡扣的位置與隔斷方管的卡槽位置相對應。本技術可以減少安裝步驟，提高安裝效率，并采用的卡接的方式，不需要焊接，從而解決了在焊接生產時，因為焊接會產生熱應力導致電池托架會產生形變的問題，減少了焊接工藝步驟，從而節省時間提高生產效率，并可避免在噴涂時死角過多，油漆噴涂不方便的問題。

技術研發人員：謝煥興,謝友興,付瑞榮,陳其昌,陳添貴,鄭育聰,鄒力展,楊思華,萬偉
受保護的技術使用者：福建中集新能源科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
