本技術具體涉及一種低功耗接觸器。

背景技術：

1、隨著自動化行業，人工智能行業、智能傳感器、計算機技術、控制技術、電子技術的蓬勃發展，控制類電器的作用愈發重要，用途亦愈發廣泛。控制類電器種類很多，如交流接觸器和直流接觸器，能用于遠距離頻繁接通或斷開各類終端電器。常見的日常生活的電動機、變壓器、照明用電等設備的控制。它涉及的領域很廣泛，對農業、工業、交通運輸、生活和生產的各個領域，對人們的生活和社會經濟效益的發展發揮很重要的作用。

2、目前無論是交流接觸器和直流接觸器，在各行各業有廣泛應用，但是，它們的應用非常廣泛，常年累月的運行中消耗著大量的電能。對此，我國為了滿足國民經濟綠色發展提供保障，于2024年1月1日起實施新版(gb21518一2022，交流接觸器能效限定值及能效等級)強標。

3、而為了能夠達到新標的要求，大多數采用新的結構以使得其能效等級降下來，如中國專利cn1107963c公開了一種機械自鎖式交流接觸器，它采用機械式自鎖和電磁鐵解鎖的方式，來鎖定交流接觸器的觸點處于閉合狀態，達到節能目的。其缺點是結構復雜，產品改動范圍大，改動成本高，電網突發斷電故障時無法自動斷開，存在一定的安全問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種低功耗接觸器。

2、為實現上述目的，本實用新型提供了如下技術方案：

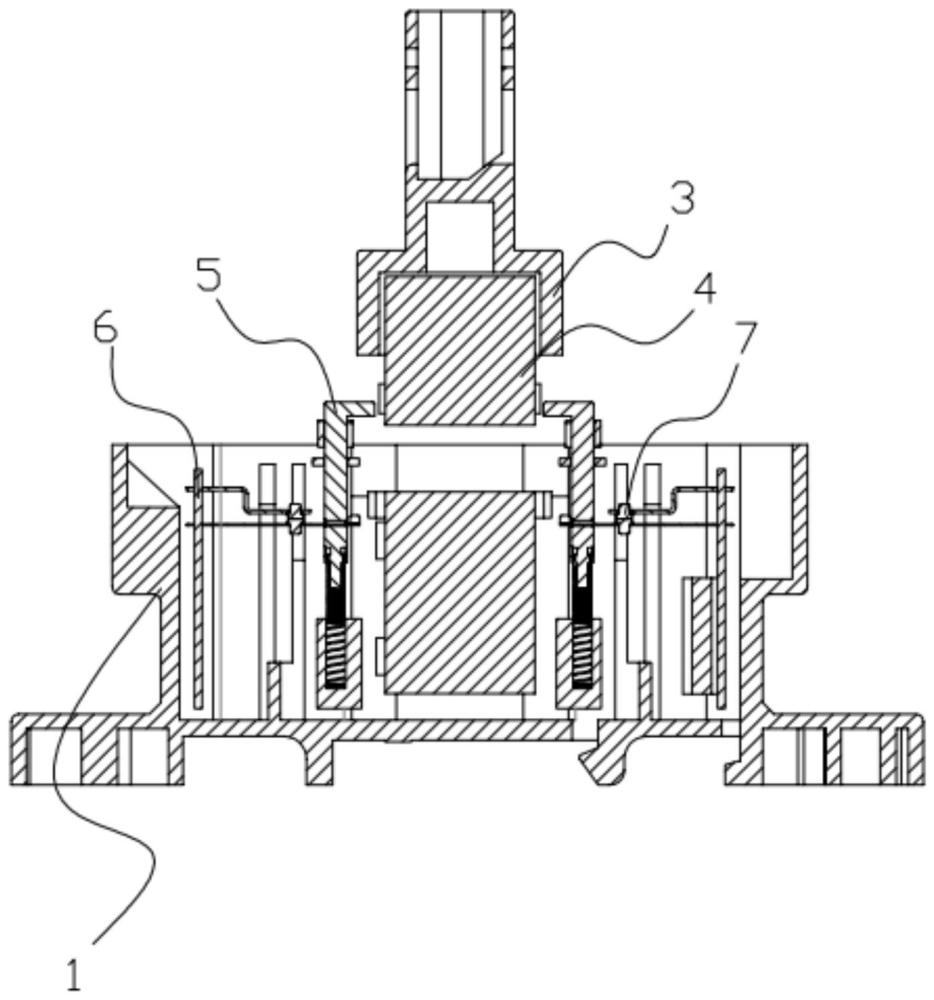

3、一種低功耗接觸器，其包括：

4、殼體，所述殼體內設有容置腔；

5、靜鐵芯組件，至于所述殼體的容置腔內，且所述靜鐵芯組件包括線圈骨架、與線圈骨架配合的靜鐵芯及繞制在所述線圈骨架上的線圈，所述線圈包括一同繞制在線圈骨架上的吸合線圈與維持線圈，所述線圈骨架的任意一端設有與接線板電連接的控制板，且所述控制板在線圈組件置于所述底座內時，位于線圈組件與底座內壁之間的空隙內，且所述控制板上設有至少一個用于切換吸合線圈與維持線圈得電的切換開關，所述線圈骨架對應側設有與所述切換開關構成聯動配合的觸發件；

6、動鐵芯組件，其位于所述靜鐵芯組件上方，且可活動設置在所述容置腔內，其包括觸頭支持及安裝在觸頭支持上的動鐵芯，所述觸頭支持在吸合時與觸發件構成按壓配合，并能夠在吸合線圈與維持線圈的通電狀態之間切換。

7、所述切換開關為自復位開關。

8、所述觸發件為一具有卡口的操作桿，所述切換開關的動作端置于所述卡口內，且可由所述觸頭支持的下壓帶動所述操作桿實現動作端的動作。

9、所述線圈骨架的一側向外延伸形成凸臺，所述凸臺上設有導向孔，所述操作桿穿過所述導向孔設置。

10、所述操作桿與線圈骨架之間設有使所述操作桿具有朝觸頭支持方向運動的復位件。

11、所述操作桿頂端向觸頭支持移動路徑延伸的觸發平臺。

12、所述切換開關為兩組，沿所述觸頭支持移動方向設置在所述控制板上，且所述操作桿上設有兩個卡口。

13、所述控制板為兩個，對稱設置在所述線圈骨架的兩端。

14、兩個控制板上均設有切換開關，且所述線圈骨架上對應設有與其聯動配合的觸發件。

15、所述接線板的接線端一側設有插針，所述插針與所述控制板電連接。

16、本實用新型的有益效果：本申請通過對靜鐵芯組件的線圈骨架進行改進，使得在其一側設置用于線圈切換控制的控制板，直接利用觸頭支持吸合時的力作用于觸發件上，使得切換開關實現線圈的切換，實現接觸器低能耗的設計，同時該設計可以對現有的接觸器進行產品升級，無需對內部結構進行較大的改動，完全可以通過更換靜鐵芯組件的方式實現高能耗的接觸器向低能耗升級，使其滿足新標規定，降低接觸器的更新成本。

技術特征：

1.一種低功耗接觸器，其特征在于：其包括：

2.根據權利要求1所述的低功耗接觸器，其特征在于：所述切換開關為自復位開關。

3.根據權利要求1或2所述的低功耗接觸器，其特征在于：所述觸發件為一具有卡口的操作桿，所述切換開關的動作端置于所述卡口內，且可由所述觸頭支持的下壓帶動所述操作桿實現動作端的動作。

4.根據權利要求3所述的低功耗接觸器，其特征在于：所述線圈骨架的一側向外延伸形成凸臺，所述凸臺上設有導向孔，所述操作桿穿過所述導向孔設置。

5.根據權利要求3所述的低功耗接觸器，其特征在于：所述操作桿與線圈骨架之間設有使所述操作桿具有朝觸頭支持方向運動的復位件。

6.根據權利要求3所述的低功耗接觸器，其特征在于：所述操作桿頂端向觸頭支持移動路徑延伸的觸發平臺。

7.根據權利要求3所述的低功耗接觸器，其特征在于：所述切換開關為兩組，沿所述觸頭支持移動方向設置在所述控制板上，且所述操作桿上設有兩個卡口。

8.根據權利要求1所述的低功耗接觸器，其特征在于：所述控制板為兩個，對稱設置在所述線圈骨架的兩端。

9.根據權利要求8所述的低功耗接觸器，其特征在于：兩個控制板上均設有切換開關，且所述線圈骨架上對應設有與其聯動配合的觸發件。

10.根據權利要求1所述的低功耗接觸器，其特征在于：所述接線板的接線端一側設有插針，所述插針與所述控制板電連接。

技術總結
一種低功耗接觸器，其包括：殼體，所述殼體內設有容置腔；靜鐵芯組件，至于所述殼體的容置腔內，且所述靜鐵芯組件包括線圈骨架、靜鐵芯及線圈，線圈包括吸合線圈與維持線圈，線圈骨架的任意一端設有控制板，且所述控制板在線圈組件置于所述底座內時，位于線圈組件與底座內壁之間的空隙內，且所述控制板上設有至少一個用于切換吸合線圈與維持線圈得電的切換開關，所述線圈骨架對應側設有與所述切換開關構成聯動配合的觸發件；動鐵芯組件，在吸合時與觸發件構成按壓配合，并能夠在吸合線圈與維持線圈的通電狀態之間切換。該設計可以對現有的接觸器進行產品升級，無需對內部結構進行較大的改動，完全可以通過更換靜鐵芯組件的方式實現高能耗的接觸器向低能耗升級，使其滿足新標規定，降低接觸器的更新成本。

技術研發人員：阮幼葳,張賢攀
受保護的技術使用者：樂清市低壓開關廠
技術研發日：20240722
技術公布日：2025/4/28
