本技術涉及電源線領域，特別涉及一種抗壓型電源線。

背景技術：

1、電源線是傳輸電流的電線，通常電流傳輸的方式是點對點傳輸，電源線通常由火線和零線組成，火線和零線的外部分別設置有絕緣套，并且為了保證火線和零線使用時的整體性，通常會在其外部設置加厚的絕緣層，火線和零線外部加厚的絕緣層，不僅可以保證其整體的穩定性，還可以在一定程度上提高其抗壓性能。

2、電源線在使用時，其一端通常連接有插頭，并且電源線外部加厚的絕緣層通常與插頭外部擠出的絕緣材料連接，在電源線使用插頭與插板連接時，因電源線的重力作用下，電源線與插頭連接處會出現彎曲的部分，并且在電源線受到拉力或擠壓力，就會導致電源線與插頭連接處會出現折彎破裂甚至斷裂的情況，不便于對其連接處進行抗壓保護。

技術實現思路

1、本實用新型的目的在于提供一種抗壓型電源線，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗壓型電源線，包括電源線體，所述電源線體的外部設置有抗壓絕緣套，所述電源線體的端部連接有插頭；

3、所述插頭和電源線體連接處設置有防護組件，所述防護組件包括：

4、第一防護殼體和第二防護殼體，所述第一防護殼體和第二防護殼體套接于插頭的外部；

5、第一圓弧板和第二圓弧板，所述第一圓弧板固定連接于第一防護殼體的頂部，所述第二圓弧板固定連接于第二防護殼體的頂部，所述第一圓弧板和第二圓弧板形成對電源線體防護的彎管；

6、鎖定組件，所述鎖定組件設置于第一防護殼體和第二防護殼體的正面。

7、優選的，所述第一防護殼體的背面設置有合頁，所述第一防護殼體和第二防護殼體通過合頁轉動連接，所述第一防護殼體和第二防護殼體的內壁均固定連接有對插頭夾持的夾持塊和卡接塊，所述夾持塊夾持于插頭的外部，所述卡接塊卡接于插頭的頂部。

8、優選的，所述鎖定組件包括：

9、第一固定板和第二固定板，所述第一固定板和第二固定板分別固定連接于第一防護殼體和第二防護殼體的正面；

10、連接板和定位桿，所述連接板滑動設置于第一固定板的正面，所述連接板通過定位桿卡接于第二固定板的正面。

11、優選的，所述定位桿的端部與連接板固定連接，所述第二固定板的正面開設有定位槽，所述定位桿的外壁與定位槽的內腔滑動卡接。

12、優選的，所述第一固定板的正面開設有安裝孔，所述連接板的背面固定連接有連接桿，所述連接桿的外壁滑動套接有限位彈簧。

13、優選的，所述安裝孔內腔的端部固定套接有固定套環，所述連接桿的一端穿過固定套環固定連接有限位塊，所述限位彈簧位于限位塊和固定套環之間，所述限位塊的一側固定連接有把柄，所述第一固定板背離第二固定板的一側開設有與把柄相匹配的滑孔。

14、優選的，所述第一固定板的頂部和第二固定板的頂部均固定連接有支撐板，所述第一圓弧板的底部和第二圓弧板的底部分別與支撐板固定連接。

15、本實用新型的技術效果和優點：

16、本實用新型利用電源線體、插頭和防護組件的配合使用方式，防護組件包括第一防護殼體、第二防護殼體、第一圓弧板、第二圓弧板和鎖定組件，在鎖定組件的作用下，第一防護殼體和第二防護殼體可以穩定的卡接在插頭的外部，并且在第一圓弧板和第二圓弧板可以對電源線體與插頭連接處進行包裹防護，從而提高其連接處抗壓性能。

技術特征：

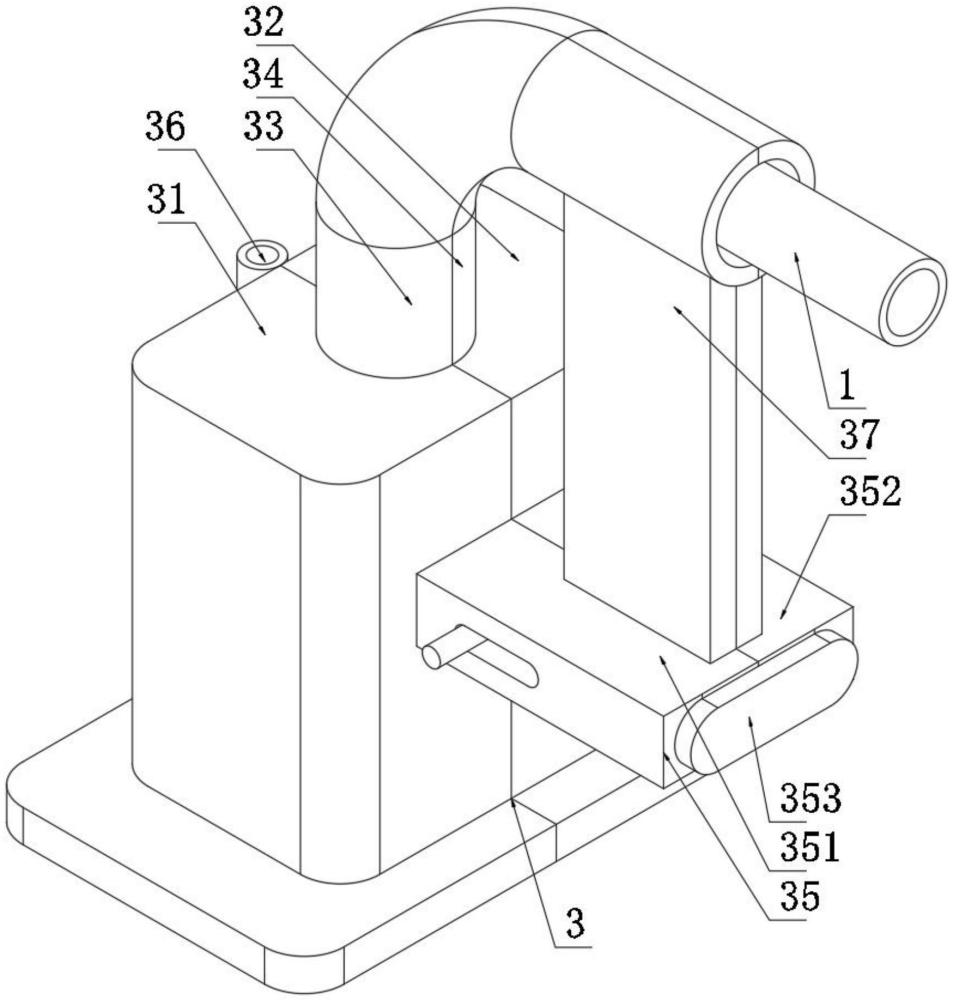

1.一種抗壓型電源線，包括電源線體(1)，所述電源線體(1)的外部設置有抗壓絕緣套，所述電源線體(1)的端部連接有插頭(2)；

2.根據權利要求1所述的一種抗壓型電源線，其特征在于，所述第一防護殼體(31)的背面設置有合頁(36)，所述第一防護殼體(31)和第二防護殼體(32)通過合頁(36)轉動連接，所述第一防護殼體(31)和第二防護殼體(32)的內壁均固定連接有對插頭(2)夾持的夾持塊(38)和卡接塊(39)，所述夾持塊(38)夾持于插頭(2)的外部，所述卡接塊(39)卡接于插頭(2)的頂部。

3.根據權利要求2所述的一種抗壓型電源線，其特征在于，所述鎖定組件(35)包括：

4.根據權利要求3所述的一種抗壓型電源線，其特征在于，所述定位桿(354)的端部與連接板(353)固定連接，所述第二固定板(352)的正面開設有定位槽，所述定位桿(354)的外壁與定位槽的內腔滑動卡接。

5.根據權利要求3所述的一種抗壓型電源線，其特征在于，所述第一固定板(351)的正面開設有安裝孔(355)，所述連接板(353)的背面固定連接有連接桿(356)，所述連接桿(356)的外壁滑動套接有限位彈簧(357)。

6.根據權利要求5所述的一種抗壓型電源線，其特征在于，所述安裝孔(355)內腔的端部固定套接有固定套環(358)，所述連接桿(356)的一端穿過固定套環(358)固定連接有限位塊(359)，所述限位彈簧(357)位于限位塊(359)和固定套環(358)之間，所述限位塊(359)的一側固定連接有把柄(3510)，所述第一固定板(351)背離第二固定板(352)的一側開設有與把柄(3510)相匹配的滑孔。

7.根據權利要求3所述的一種抗壓型電源線，其特征在于，所述第一固定板(351)的頂部和第二固定板(352)的頂部均固定連接有支撐板(37)，所述第一圓弧板(33)的底部和第二圓弧板(34)的底部分別與支撐板(37)固定連接。

技術總結
本技術公開了一種抗壓型電源線，包括電源線體，電源線體的外部設置有抗壓絕緣套，電源線體的端部連接有插頭，插頭和電源線體連接處設置有防護組件，第一防護殼體和第二防護殼體套接于插頭的外部，第一圓弧板固定連接于第一防護殼體的頂部，第二圓弧板固定連接于第二防護殼體的頂部，第一圓弧板和第二圓弧板形成對電源線體防護的彎管，鎖定組件設置于第一防護殼體和第二防護殼體的正面。本技術利用電源線體、插頭和防護組件的配合使用方式，在鎖定組件的作用下，第一防護殼體和第二防護殼體可以穩定的卡接在插頭的外部，并且在第一圓弧板和第二圓弧板可以對電源線體與插頭連接處進行包裹防護，從而提高其連接處抗壓性能。
