本技術涉及電子信息工程，具體是一種安全傳輸接線口。

背景技術：

1、電子信息工程是電子信息控制和信息處理的學科，主要用于進行信息的獲取與處理，電子設備與信息系統的設計、開發、應用和集成，在進行電子信息工程時，需要使用到傳輸接線端口，這些接口允許數據、信號或信息在不同的設備或系統之間進行傳輸和交換，它們可以是物理接口，如網絡電纜的rj45接口，或者是邏輯接口，如在計算機內部用于數據傳輸的usb端口、以太網端口等。

2、目前，現有的信息傳輸接線端口在使用時與插頭連接，但是，插頭很容易受外部力量牽拉或信息傳輸接線端口所在的電子信息設備的震動影響而出現松動或從信息傳輸接線端口上掉落，導致信息傳輸中斷，進而導致信息丟失，威脅信息安全。

技術實現思路

1、本實用新型的目的在于提供一種安全傳輸接線口，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種安全傳輸接線口，包括電子信息設備殼體、插頭和防護罩，所述電子信息設備殼體開設有接線端口，所述接線端口上插接有插頭，所述插頭的兩側設置有插板，所述插板與插頭之間安裝有彈性銷軸，所述接線端口的兩側安裝限位框，所述插板底端與限位框卡接配合，所述接線端口正上方的電子信息設備殼體上設置有防護罩，所述防護罩的底端內側的電子信息設備殼體上安裝有固定板，所述固定板上安裝有鉸接件，所述固定板通過鉸接件與防護罩鉸接。

4、作為本實用新型進一步的方案：所述防護罩的外罩面上安裝有第一磁吸板，所述第一磁吸板與安裝在電子信息設備殼體上的第二磁吸板磁吸配合。

5、作為本實用新型再進一步的方案：所述插板整體為l型板。

6、作為本實用新型再進一步的方案：所述插板的外壁上設置有防滑條紋。

7、作為本實用新型再進一步的方案：所述防護罩為透明罩。

8、作為本實用新型再進一步的方案：所述彈性銷軸包括軸體、軸套和扭簧，所述軸體貫穿插板和插頭上安裝有軸套，且軸體可相對軸套轉動，所述扭簧套設在軸體上。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型通過設置彈性銷軸、插板和限位框，插頭插入接線端口時，人員只需按壓插頭兩側的插板，插板另一端在彈性銷軸帶動下便會向外展開，當插頭完全插入接線端口時，松開插板，插板的端頭便會自動插入限位框內，防止插頭被線束牽拉而松動或從接線端口上掉落，避免設備傳輸中斷，保證設備信號傳輸的安全。

11、2、本實用新型通過設置防護罩，防護罩可以在插頭從接線端口拔出后對接線端口進行遮蓋，減少接線端口在使用時落灰或者被淋水的概率，進而可以提高接線端口的安全性。

技術特征：

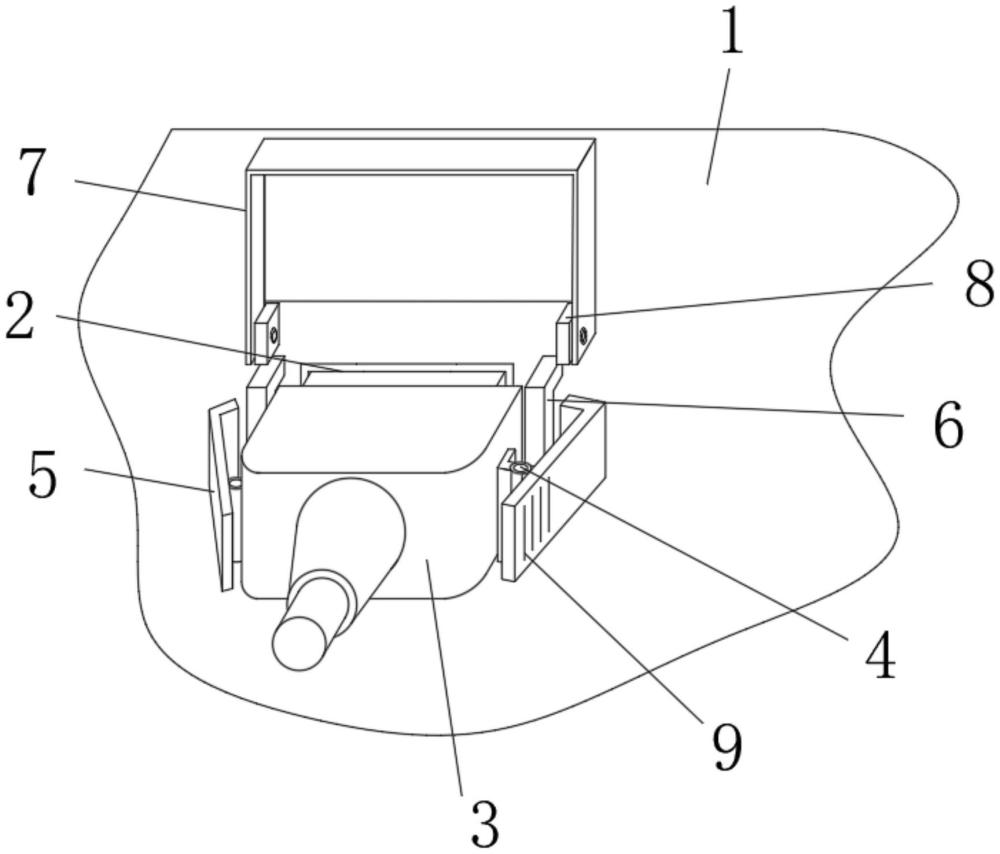

1.一種安全傳輸接線口，包括電子信息設備殼體(1)、插頭(3)和防護罩(7)，其特征在于：所述電子信息設備殼體(1)開設有接線端口(2)，所述接線端口(2)上插接有插頭(3)，所述插頭(3)的兩側設置有插板(5)，所述插板(5)與插頭(3)之間安裝有彈性銷軸(4)，所述接線端口(2)的兩側安裝限位框(6)，所述插板(5)底端與限位框(6)卡接配合，所述接線端口(2)正上方的電子信息設備殼體(1)上設置有防護罩(7)，所述防護罩(7)的底端內側的電子信息設備殼體(1)上安裝有固定板(8)，所述固定板(8)上安裝有鉸接件(10)，所述固定板(8)通過鉸接件(10)與防護罩(7)鉸接。

2.根據權利要求1所述的一種安全傳輸接線口，其特征在于：所述防護罩(7)的外罩面上安裝有第一磁吸板(11)，所述第一磁吸板(11)與安裝在電子信息設備殼體(1)上的第二磁吸板(12)磁吸配合。

3.根據權利要求1所述的一種安全傳輸接線口，其特征在于：所述插板(5)整體為l型板。

4.根據權利要求1所述的一種安全傳輸接線口，其特征在于：所述插板(5)的外壁上設置有防滑條紋(9)。

5.根據權利要求1所述的一種安全傳輸接線口，其特征在于：所述防護罩(7)為透明罩。

6.根據權利要求1所述的一種安全傳輸接線口，其特征在于：所述彈性銷軸(4)包括軸體(401)、軸套(402)和扭簧(403)，所述軸體(401)貫穿插板(5)和插頭(3)上安裝有軸套(402)，且軸體(401)可相對軸套(402)轉動，所述扭簧(403)套設在軸體(401)上。

技術總結
本技術公開了一種安全傳輸接線口，涉及電子信息工程技術領域，包括電子信息設備殼體、插頭和防護罩，所述電子信息設備殼體開設有接線端口，所述接線端口上插接有插頭，本技術通過設置彈性銷軸、插板和限位框，插頭插入接線端口時，人員只需按壓插頭兩側的插板，插板另一端在彈性銷軸帶動下便會向外展開，當插頭完全插入接線端口時，松開插板，插板的端頭便會自動插入限位框內，防止插頭被線束牽拉而松動或從接線端口上掉落，避免設備傳輸中斷，保證設備信號傳輸的安全，通過設置防護罩，防護罩可以在插頭從接線端口拔出后對接線端口進行遮蓋，減少接線端口在使用時落灰或者被淋水的概率，進而可以提高接線端口的安全性。

技術研發人員：周志航
受保護的技術使用者：西安電子工程研究所
技術研發日：20240722
技術公布日：2025/4/28
