本技術涉及點膠設備，尤其是涉及一種遮蔽點膠工藝用點膠設備。

背景技術：

1、目前在國內在產品的陽極前分裂保護處理，通常采用貼高溫膠帶方式實現，工藝較復雜，陽極后表面顏色過渡不夠自然，而現有進行的研發方向采用uv涂膠分裂處形成遮蔽區域，然后對未遮蔽區域進行噴砂處理后，進行第一次陽極氧化，染色處理，再采用除膠劑去除uv膠方式實現陽極氧化處理，但由于產品形狀或膠水性質，容易導致遮蔽膠的點膠精度不高，影響后續產品加工。

技術實現思路

1、為了改善上述的問題，本技術提供一種遮蔽點膠工藝用點膠設備。

2、本技術提供的一種遮蔽點膠工藝用點膠設備采用如下的技術方案：

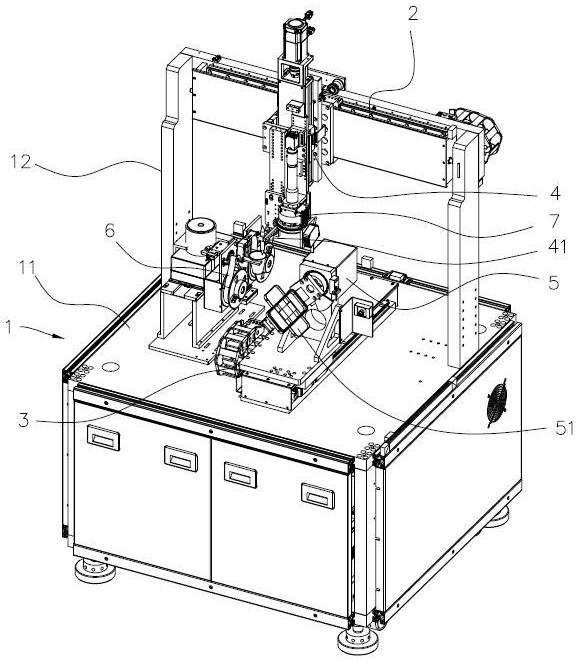

3、一種遮蔽點膠工藝用點膠設備，包括設備機架、x軸點膠機構、z軸點膠機構、y軸點膠機構、旋轉機構和擦膠機構；所述設備機架包括底座與安裝架，所述安裝架沿豎直方向安裝于所述底座頂部；所述y軸點膠機構和所述擦膠機構均安裝于所述底座頂面；所述x軸點膠機構安裝于所述安裝架；所述z軸點膠機構安裝于所述x軸點膠機構的移動端，且所述z軸點膠機構的移動端設有點膠頭，點膠頭對產品涂抹遮蔽膠；所述旋轉機構安裝于所述y軸點膠機構的移動端，且所述旋轉機構上設有用于固定產品的夾緊件，并提供所述夾緊件旋轉，所述擦膠機構位于轉動范圍內。

4、通過采用上述技術方案，產品安裝在夾緊件后，可以受到y(tǒng)軸點膠機構的驅動前后移動，同時移動過程中還能夠受到旋轉機構的驅動進行轉動，配合水平移動和上下移動的點膠頭，實現多軸聯動操作點膠，保證產品點遮蔽膠時的穩定性，利用旋轉機構的轉動作用，將產品轉動至擦拭機構處，擦拭機構對夾緊件上的產品進行擦拭，以將產品上粘黏附著未出現在遮蔽范圍內的遮蔽膠擦除，保證產品完整。

5、可選的，所述z軸點膠機構的移動端還設有識別機構。

6、通過采用上述技術方案，識別機構用于識別產品上的點膠情況以及擦膠的完整性，識別機構與點膠頭的點膠方向一致，點膠頭在不停的點膠的同時，識別機構同步識別點膠是否存在失誤或錯漏。

7、可選的，所述識別機構包括第一ccd識別件和aoi檢測件。

8、通過采用上述技術方案，利用第一ccd識別件與aoi檢測件，能夠隨z軸點膠機構移動端同步升降移動，并隨x軸點膠機構的移動端同步水平移動，配合同步y(tǒng)軸點膠機構與旋轉機構旋轉產品，使得產品在點膠過程中獲得全方位的識別與檢測，防止出現點膠失誤、錯漏等情況，提高點遮蔽膠的準確性和穩定性。

9、可選的，所述z軸點膠機構的移動端還設有uv固化燈。

10、通過采用上述技術方案，點膠頭在產品上進行點膠后，uv固化燈同步開啟，對產品上剛點膠完成的部分進行固化，以實現邊點邊固化減少膠水流動，提高點膠的精度的效果。

11、可選的，所述擦膠機構包括連接座、導向輪、第一樞轉輪、第一驅動件和擦拭帶；所述連接座上設有連接板，所述第一驅動件安裝于所述連接座，且驅動端貫穿所述連接板；所述第一樞轉輪與所述第一驅動件的驅動端連接；所述導向輪安裝于所述連接板上；所述擦拭帶套設于所述第一樞轉輪以及若干所述導向輪上，所述第一樞轉輪在所述第一驅動件的驅動作用下，所述驅使擦拭帶沿所述第一樞轉輪與所述導向輪轉動。

12、通過采用上述技術方案，產品隨旋轉機構以及夾緊件移動至擦拭帶，位于導向輪與第一樞轉輪之間的擦拭帶位置，隨著第一驅動件驅使第一樞轉輪轉動，從而帶動擦拭帶沿第一樞轉輪與導向輪之間轉動，擦拭帶在轉動過程中與產品表面接觸，從而進行擦拭產品表面附著的多余膠點。

13、可選的，擦拭機構還包括第二樞轉輪與第二驅動件；所述導向輪設有若干，并安裝于所述連接板上；所述第二驅動件安裝于所述連接座，且驅動端貫穿所述連接板；所述第二樞轉輪與所述第二驅動件的驅動端連接；所述擦拭帶一端與所述第一樞轉輪連接，另一端繞過若干所述導向輪與所述第二樞轉輪連接，且所述擦拭帶纏繞于所述第一樞轉輪或所述第二樞轉輪。

14、通過采用上述技術方案，第一驅動件帶動第一樞轉輪轉動時，擦拭帶沿第一樞轉輪纏繞，同時另一端從第二樞轉輪上松開，第二驅動件可同步帶動第二樞轉輪轉動，使擦拭帶能夠穩定纏繞于第一樞轉輪，纏繞的過程中，產品即可與擦拭帶接觸進行擦拭殘余膠點，反之亦可，這種方式使擦拭帶可裝載長度增加，以提高擦拭帶的使用壽命。

15、可選的，所述擦拭機構還包括張緊件，所述張緊件安裝于連接板且與所述擦拭帶抵接。

16、通過采用上述技術方案，張緊件可抵住擦拭帶的一部分，使得擦拭帶的張緊度得到穩定。

17、可選的，所述底座上還設有導向軌；所述導向軌上設有滑塊；所述識別機構還包括第二ccd識別件，所述第二ccd識別件與所述滑塊頂部連接；所述第一樞轉輪遠離所述連接板一側連接有第一繞線輪；所述第二樞轉輪遠離所述連接板一側連接有第二繞線輪；所述第一繞線輪連接有第一聯動繩，所述第一聯動繩一端纏繞于所述第一繞線輪，另一端與所述滑塊的一端連接；所述第二繞線輪連接有第二聯動繩，所述第二聯動繩一端纏繞于所述第二繞線輪，另一端與所述滑塊的另一端連接。

18、通過采用上述技術方案，當?shù)谝焕@線輪隨第一樞轉輪轉動時，將第一聯動繩纏繞，同步帶動滑塊向第一繞線輪方向移動，第二繞線輪同步放開第二聯動繩，反之第二繞線輪隨第二樞轉輪向反方向轉動時，將第二聯動繩纏繞，第二聯動繩拉動滑塊沿導向軌向第二纏繞輪方向移動，滑塊的移動使得第二ccd識別件的識別位置改變，從而使第二ccd識別件能夠通過不同的位置對產品進行ccd識別檢測。

19、可選的，所述第二ccd識別件與所述滑塊的連接方式為鉸接；所述滑塊頂部還設有v字型限位塊；所述第二ccd識別件沿鉸接點傾斜時，與所述限位塊任意一側抵接；所述導向軌兩端的所述底座上還設有相對設置的推動部，所述滑塊移動至對應端的所述推動部時，所述推動部推動所述第二ccd識別件向另一所述推動部方向傾斜。

20、通過采用上述技術方案，第二ccd識別件利用移動至導向軌任一端的推動部并受到推動部的推動作用，沿鉸接點向反方向傾斜，以此來調整第二ccd識別件的傾斜角度，并通過v字型的限位塊來提供第二ccd識別件的限位，避免第二ccd識別件繼續朝一側傾斜，第二ccd識別件向任意方向傾斜時，能夠調整識別角度，以保證對產品提供全方位的ccd識別。

21、可選的，所述導向軌兩端的所述底座上還設有導線部，所述第一聯動繩和所述第二聯動繩均繞過所述導線部與所述滑塊連接。

22、通過采用上述技術方案，第一聯動繩和第二聯動繩通過貫穿導線環使得第一聯動繩與第二聯動繩的長度可以更長，適配更長的擦拭帶，同時也使導向軌的長度更長，方便第二ccd識別件從更多角度提供ccd識別，獲取的識別信息更完全，提供更精確的識別圖像。

23、綜上所述，本技術包括以下至少一種有益技術效果：

24、1、產品安裝在夾緊件后，可以受到y(tǒng)軸點膠機構的驅動前后移動，同時移動過程中還能夠受到旋轉機構的驅動進行轉動，配合水平移動和上下移動的點膠頭，實現多軸聯動操作點膠，保證產品點遮蔽膠時的穩定性，利用旋轉機構的轉動作用，將產品轉動至擦拭機構處，擦拭機構對夾緊件上的產品進行擦拭，以將產品上粘黏附著未出現在遮蔽范圍內的遮蔽膠擦除，保證產品完整；

25、2、識別機構用于識別產品上的點膠情況以及擦膠的完整性，識別機構與點膠頭的點膠方向一致，點膠頭在不停的點膠的同時，識別機構同步識別點膠是否存在失誤或錯漏；

26、3、利用第一ccd識別件與aoi檢測件，能夠隨z軸點膠機構移動端同步升降移動，并隨x軸點膠機構的移動端同步水平移動，配合同步y(tǒng)軸點膠機構與旋轉機構旋轉產品，使得產品在點膠過程中獲得全方位的識別與檢測，防止出現點膠失誤、錯漏等情況，提高點遮蔽膠時的準確性和穩定性；

27、4、點膠頭在產品上進行點膠后，uv固化燈同步開啟，對產品上剛點遮蔽膠完成的部分進行固化，以實現邊點邊固化減少膠水流動，提高點膠的精度的效果。
