本技術涉及晶圓檢測，具體涉及一種晶圓的吸平整定結構及吸平整定方法、晶圓檢測裝置。

背景技術：

1、晶圓檢測裝置是一種用于半導體器件測試和表征的重要設備，并能夠測試晶圓上的集成電路器件的性能。在晶圓檢測裝置對晶圓進行測試前，需要對晶圓進行預對準，以將晶圓的型號及位置進行精確地識別和校準，以確保晶圓檢測裝置能夠?qū)A進行精準的匹配和測試。

2、但是，在晶圓制造的過程中，部分晶圓會發生翹曲變形等現象。在晶圓檢測的過程中，翹曲變形的晶圓片不利于晶圓進行預對準的定位、掃碼、及后續的檢測等步驟。相關技術中，常規的晶圓檢測裝置無法對翹曲變形的晶圓進行有效地定位和檢測。

技術實現思路

1、本技術的目的在于提供一種晶圓的吸平整定結構及吸平整定方法、晶圓檢測裝置，以解決相關技術中，常規的晶圓檢測裝置無法對翹曲變形的晶圓進行有效地定位和檢測的技術問題。

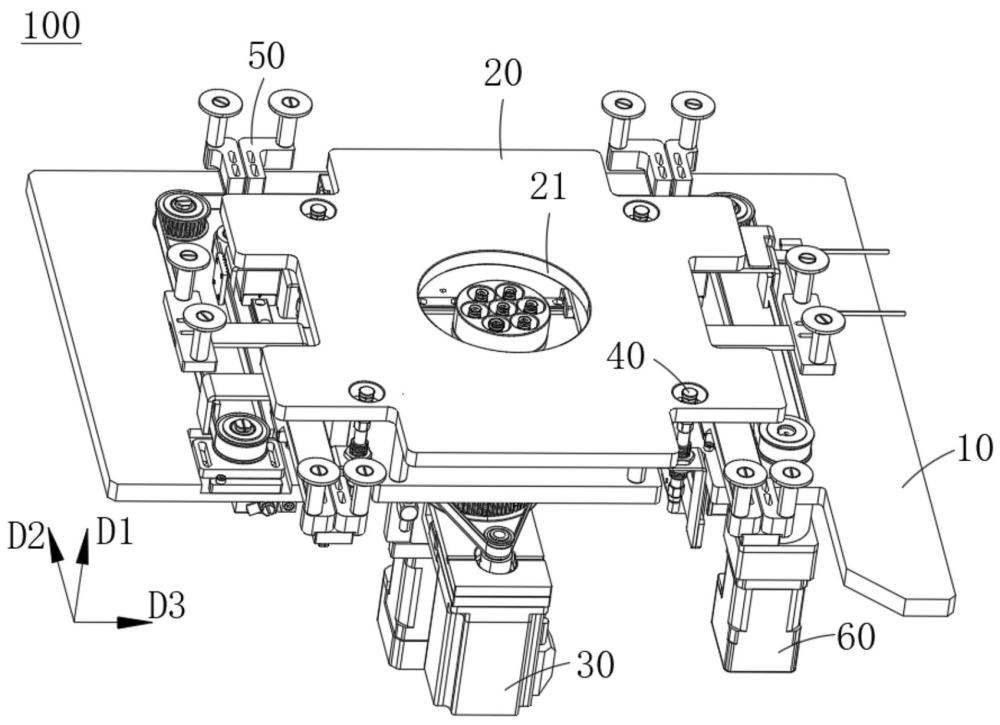

2、第一方面，本技術提供了一種晶圓的吸平整定結構，包括：

3、底板；

4、承載板，所述承載板設于所述底板上且和所述底板間隔設置，所述承載板用于承載晶圓；

5、升降旋轉模組，所述升降旋轉模組設于所述底板上，所述升降旋轉模組包括旋轉機構和升降機構，所述旋轉機構用于承載所述晶圓并帶動所述晶圓相對所述底板轉動，所述升降機構用于承載所述旋轉機構，并帶動所述旋轉機構沿第一方向往復移動，所述第一方向垂直于所述底板；

6、吸平模組，所述吸平模組設于所述底板上，所述吸平模組至少部分穿設所述承載板和所述底板，所述吸平模組用于承載并吸平所述晶圓，所述吸平模組能夠沿所述第一方向往復移動，以將所述晶圓吸平設于所述承載板上；以及

7、整定模組，所述整定模組設于所述底板上，所述整定模組包括第一整定機構、第二整定機構、第三整定機構和第四整定機構，所述第一整定機構、所述第二整定機構、所述第三整定機構和所述第四整定機構環繞所述承載板設置且分別設于所述承載板的四周，所述第一整定機構、所述第二整定機構、所述第三整定機構和所述第四整定機構皆可用于沿靠近所述承載板中心的所在側移動，以將所述承載板上的所述晶圓進行整定。

8、本技術提供的吸平整定結構中，承載板設于底板上且和底板間隔設置，升降旋轉模組設于底板上，升降旋轉模組包括旋轉機構和升降機構，旋轉機構用于承載晶圓并帶動晶圓相對底板轉動，升降機構用于承載旋轉機構，并帶動旋轉機構沿第一方向往復移動。吸平模組設于底板上，吸平模組至少部分穿設承載板和底板，吸平模組用于承載并吸平晶圓，吸平模組能夠沿第一方向往復移動，以將晶圓吸平設于承載板上。整定模組設于底板上，整定模組包括第一整定機構、第二整定機構、第三整定機構和第四整定機構，第一整定機構、第二整定機構、第三整定機構和第四整定機構環繞承載板設置且分別設于承載板的四周，第一整定機構、第二整定機構、第三整定機構和第四整定機構皆可用于沿靠近承載板中心的所在側移動，以將承載板上的晶圓進行整定。吸平模組能夠帶動晶圓沿第一方向的反方向移動，以將晶圓吸平的放置于承載板上，能夠保證晶圓的平整性，方便對于晶圓進行預對準的定位、掃碼等操作；整定模組能夠?qū)Τ休d板上的晶圓進行整定，使較大尺寸的晶圓實現居中，能夠有效地校正晶圓的位置，并方便后續對晶圓的運輸及檢測等步驟。

9、其中，所述整定模組還包括整定驅動機構，所述整定驅動機構連接所述第一整定機構，用于帶動所述第一整定機構沿第二方向及其反方向移動；所述整定驅動機構連接所述第二整定機構，用于帶動所述第二整定機構沿第三方向及其反方向移動；所述整定驅動機構連接所述第三整定機構，用于帶動所述第三整定機構沿所述第一方向及其反方向移動；所述整定驅動機構連接所述第四整定機構，用于帶動所述第四整定機構沿所述第三方向及其反方向移動，其中，所述第二方向和所述第三方向垂直，且所述第二方向、所述第三方向皆和所述第一方向垂直。

10、其中，所述整定模組還包括第五整定機構和第六整定機構，所述第一整定機構和所述第五整定機構沿所述第三方向間隔設置，所述第三整定機構和所述第六整定機構沿所述第三方向間隔設置；

11、所述整定模組還包括導軌組件，所述導軌組件包括第一導軌、第二導軌和第三導軌，所述第一導軌和所述第三導軌沿所述第二方向延伸且間隔設置，所述第二導軌沿所述第三方向延伸；其中，所述第一整定機構和所述第三整定機構滑動連接所述第一導軌，所述第一整定機構和所述第三整定機構沿所述第一導軌朝向所述第二方向及其反方向移動，所述第五整定機構和所述第六整定機構滑動連接所述第三導軌，所述第五整定機構和所述第六整定機構沿所述第二導軌朝向所述第二方向及其反方向移動，所述第二整定機構和所述第四整定機構滑動連接所述第二導軌，所述第二整定機構和所述第四整定機構沿所述第二導軌朝向所述第三方向及其反方向移動。

12、其中，所述整定驅動機構包括整定驅動電機和傳送帶組件，所述整定驅動電機連接所述傳送帶組件且用于帶動所述傳送帶組件移動；

13、所述傳送帶組件包括外傳送帶和內傳送帶，所述外傳送帶和所述內傳送帶相連，所述外傳送帶和所述內傳送帶的傳送方向相反；

14、所述內傳送帶包括依次相連的第一傳送部、第二傳送部和第三傳送部，所述外傳送帶包括依次相連的第四傳送部、第五傳送部和第六傳送部，所述第一傳送部和所述第四傳送部對應設置且移動方向相反，所述第二傳送部和所述第五傳送部對應設置且移動方向相反，所述第三傳送部和所述第六傳送部對應設置且移動方向相反，所述第一傳送部、所述第三傳送部、所述第四傳送部、所述第六傳送部沿所述第二方向延伸，所述第二傳送部和所述第五傳送部沿所述第三方向延伸；

15、所述第一整定機構連接所述第一傳送部，所述第三整定機構連接所述第四傳送部，所述第一整定機構和所述第三整定機構的移動方向相反；所述第二整定機構連接所述第二傳送部，所述第四整定機構連接所述第五傳送部，所述第二整定機構和所述第四整定機構的移動方向相反；所述第五整定機構連接所述第三傳送部，所述第六整定機構連接所述第六傳送部，所述第五整定機構和所述第六整定機構的移動方向相反。

16、其中，所述整定模組包括縮回狀態和張開狀態，當所述整定模組處于縮回狀態時，所述整定驅動電機順時針轉動，所述內傳送帶沿逆時針移動，所述外傳送帶沿順時針移動，所述第一傳送部帶動所述第一整定機構沿所述第二方向移動，所述第二傳送部帶動所述第二整定機構沿所述第三方向的反方向移動，所述第三傳送部帶動所述第六整定機構沿所述第二方向的反方向移動，所述第四傳送部帶動所述第三整定機構沿所述第二方向的反方向移動，所述第五傳送部帶動所述第四整定機構沿所述第三方向移動；所述第六傳送部帶動所述第五整定機構沿所述第二方向移動；

17、當所述整定模組處于張開狀態時，所述整定驅動電機逆時針轉動，所述內傳送帶沿順時針移動，所述外傳送帶沿逆時針移動，所述第一傳送部帶動所述第一整定機構沿所述第二方向的反方向移動，所述第二傳送部帶動所述第二整定機構沿所述第三方向移動，所述第三傳送部帶動所述第六整定機構沿所述第二方向移動，所述第四傳送部帶動所述第三整定機構沿所述第二方向移動，所述第五傳送部帶動所述第四整定機構沿所述第三方向的反方向移動；所述第六傳送部帶動所述第五整定機構沿所述第二方向的反方向移動。

18、其中，所述第一整定機構包括第一連接件、第一壓板、第一調節塊、第二調節塊、第一導桿和第二導桿，所述第一連接件連接所述第一導軌，所述第一壓板分別連接所述第一連接件和所述第一傳送部，所述第一調節塊和所述第二調節塊設于所述第一連接件上，且所述第一調節塊和所述第二調節塊沿所述第三方向依次設置，所述第一導桿設于所述第一調節塊上，所述第二導桿設于所述第二調節塊上，所述第一導桿和所述第二導桿用于抵接并限位所述晶圓；

19、所述第一調節塊和所述第二調節塊設有第一腰型孔，所述第一調節塊和所述第二調節塊通過所述第一腰型孔和所述第一連接件固定連接。

20、其中，所述第一導桿包括主體部、弧形過渡部及延伸部，所述延伸部的徑向尺寸大于所述主體部，所述弧形過渡部的徑向尺寸從所述主體部至所述延伸部逐漸增大。

21、其中，所述吸平模組包括間隔設置的第一吸平機構和第二吸平機構，所述第一吸平機構和所述第二吸平機構設于所述底板背離所述承載板的一側；

22、所述第一吸平機構包括第一升降氣缸、第一固定組件、第一吸平件和第二吸平件，所述第一升降氣缸用于帶動所述第一固定組件沿所述第一方向移動，所述第一吸平件和所述第二吸平件設于所述第一固定組件的兩端，且所述第一吸平件和所述第二吸平件穿設所述底板和所述承載板，所述第一吸平件和所述第二吸平件用于吸附所述晶圓；

23、所述第二吸平機構包括第二升降氣缸、第二固定組件、第三吸平件和第四吸平件，所述第二升降氣缸用于帶動所述第二固定組件沿所述第一方向移動，所述第三吸平件和所述第四吸平件設于所述第二固定組件的兩端，且所述第三吸平件和所述第四吸平件穿設所述底板和所述承載板，所述第三吸平件和所述第四吸平件用于吸附所述晶圓。

24、其中，所述旋轉機構包括旋轉組件和吸盤組件，所述旋轉組件設于所述底板背離所述承載板的一側，所述旋轉組件用于帶動所述吸盤組件轉動，所述吸盤組件沿所述第一方向延伸且穿設所述底板和承載板，所述吸盤組件用于承載并吸附所述晶圓；

25、所述吸盤組件包括吸盤座、吸盤主體及多個吸盤，所述吸盤座和所述吸盤主體連接形成連通所述多個吸盤的吸氣通道，所述吸盤主體設有多個收容槽，所述多個收容槽用于放置所述吸盤，在所述第一方向上，所述吸盤的高度高于所述吸盤主體的高度，以將所述晶圓吸附緊貼所述吸盤主體。

26、第二方面，本技術提供了一種吸平整定方法，應用于所述吸平整定結構，所述吸平整定方法包括：

27、控制所述升降旋轉模組從第一位置沿第一方向移動至第二位置，用于吸附承載所述晶圓；

28、控制所述升降旋轉模組沿所述第一方向的反方向移動至第三位置；

29、控制所述吸平模組沿所述第一方向移動至第一吸平位置，用于吸附所述升降旋轉模組上的所述晶圓；

30、控制所述升降旋轉模組在所述吸平模組吸附所述晶圓后沿所述第一方向的反方向移動至所述第一位置；

31、控制所述吸平模組從所述第一吸平位置沿所述第一方向的反方向移動至第二吸平位置，用于使所述晶圓吸平于所述承載板上；

32、控制掃碼裝置在所述晶圓吸平于所述承載板之后對所述晶圓進行掃碼；

33、控制所述整定模組的整定機構沿靠近所述升降旋轉模組的所在側移動至第一整定位置；

34、控制所述吸平模組在所述整定機構移動至所述第一整定位置后釋放所述晶圓；

35、控制所述整定模組的整定機構移動至所述第二整定位置，用于整定所述晶圓。

36、第三方面，本技術提供了一種晶圓檢測裝置，包括運輸結構及所述的吸平整定結構，所述運輸結構用于將所述晶圓運輸至所述吸平整定結構或?qū)⑺鑫秸ńY(jié)構上的所述晶圓移出。

37、本技術提供的晶圓檢測裝置中，承載板設于底板上且和底板間隔設置，升降旋轉模組設于底板上，升降旋轉模組包括旋轉機構和升降機構，旋轉機構用于承載晶圓并帶動晶圓相對底板轉動，升降機構用于承載旋轉機構，并帶動旋轉機構沿第一方向往復移動。吸平模組設于底板上，吸平模組至少部分穿設承載板和底板，吸平模組用于承載并吸平晶圓，吸平模組能夠沿第一方向往復移動，以將晶圓吸平設于承載板上。整定模組設于底板上，整定模組包括第一整定機構、第二整定機構、第三整定機構和第四整定機構，第一整定機構、第二整定機構、第三整定機構和第四整定機構環繞承載板設置且分別設于承載板的四周，第一整定機構、第二整定機構、第三整定機構和第四整定機構皆可用于沿靠近承載板中心的所在側移動，以將承載板上的晶圓進行整定。吸平模組能夠帶動晶圓沿第一方向的反方向移動，以將晶圓吸平的放置于承載板上，能夠保證晶圓的平整性，方便對于晶圓進行預對準的定位、掃碼等操作；整定模組能夠?qū)Τ休d板上的晶圓進行整定，使較大尺寸的晶圓實現居中，能夠有效地校正晶圓的位置，并方便后續對晶圓的運輸及檢測等步驟。
