本技術涉及電池，具體涉及一種電池裝置、用電裝置及儲能裝置。

背景技術：

1、電池在不同的工作環境下的性能不同，高溫或低溫均會對電池的性能有較大的影響，目前電池是通過水冷板進行溫度調節的，通過水冷板與電池中的電池單體進行換熱，換熱面積有限，影響電池的換熱效果。

技術實現思路

1、鑒于上述問題，本技術提供一種電池裝置、用電裝置及儲能裝置，能夠改善電池的換熱效果。

2、第一方面，本技術提供了一種電池裝置，包括：

3、電池單體組件，包括多個電池單體；

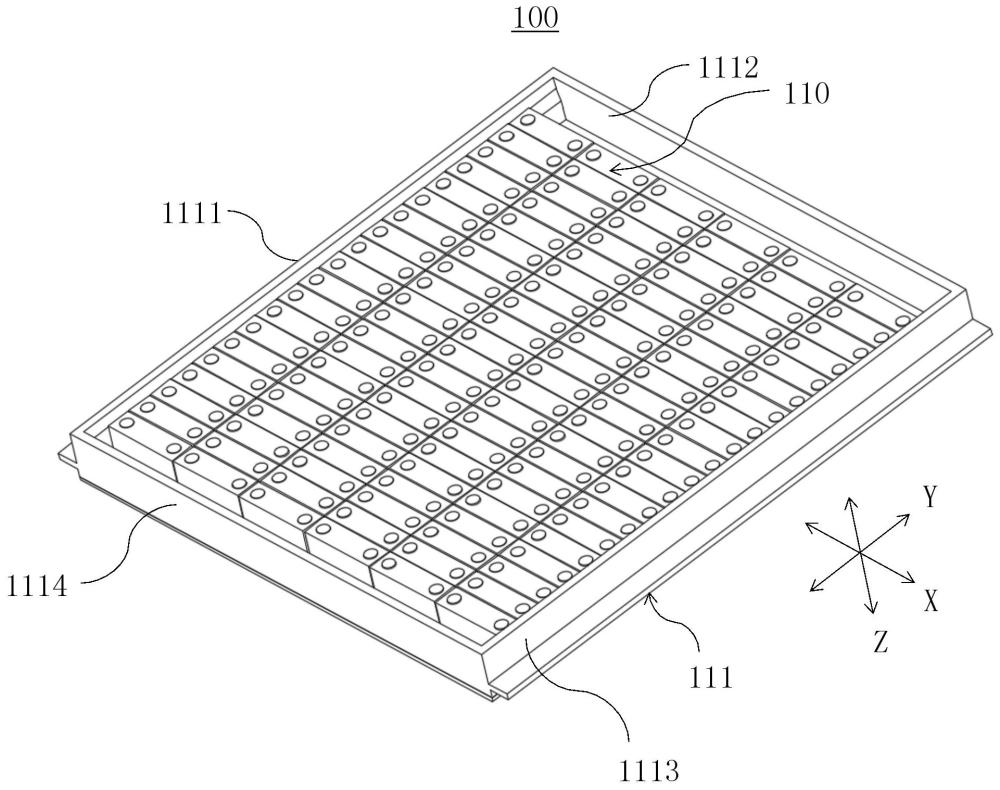

4、箱體組件，包括框架和熱管理部件，框架包括邊梁，邊梁圍繞電池單體組件設置，邊梁的內部具有換熱流道，熱管理部件位于電池單體組件的一側，熱管理部件與電池單體組件導熱連接，熱管理部件的內部具有換熱通道，換熱流道和換熱通道分別配置為通入并流出換熱介質，邊梁包括依次首尾相連的第一邊梁、第二邊梁、第三邊梁和第四邊梁，第一邊梁和第三邊梁沿第一方向間隔設置，第二邊梁和第四邊梁沿第二方向間隔設置，第一邊梁、第二邊梁、第三邊梁和第四邊梁中四者的內部均具有換熱流道，第一方向和第二方向相交，第一方向和第二方向共同所在平面與箱體組件的高度方向相交。

5、通過在邊梁的內部設置換熱流道，分別向換熱流道和換熱通道通入換熱介質，可以與電池單體進行熱交換，相較于傳統僅依靠水冷板與電池單體進行換熱的方式，增加了換熱面積，以減小外部環境的冷量或熱量對靠近邊梁的電池單體的影響，較大的換熱面積使得換熱介質能夠更充分地與電池單體進行熱量交換，從而能更高效地調節電池的溫度，以使電池裝置內的電池單體更快地達到適宜的工作溫度范圍，使電池裝置的性能在工作時更加穩定；同時，能夠在不改變箱體組件原有用于容納電池單體組件空間的基礎上，較充分地利用了箱體組件的框架設計換熱流道，無需額外增設換熱部件增加換熱面積，提高了箱體組件的空間利用率。

6、在一些實施例中，換熱流道與換熱通道連通。

7、換熱流道和換熱通道相連通后，二者共同構成了換熱流路，能夠增加換熱流路的長度，以提高換熱效率，同時能夠減少管路的連接，使結構更緊湊，并能夠降低布置管路的成本。

8、在一些實施例中，第一邊梁、第二邊梁、第三邊梁和第四邊梁均包括沿箱體組件的高度方向間隔設置的多層流道，在同一個邊梁中，多層流道以串聯或并聯的方式連通形成換熱流道，第一邊梁、第二邊梁和第三邊梁和第四邊梁四者內的換熱流道依次以串聯的方式連通形成第一換熱流道，第一換熱流道與換熱通道以串聯的方式連通。

9、多層流道以串聯的方式連通，第一換熱流道與換熱通道以串聯的方式連通，可以增加流道的長度，使流道內的換熱介質充分吸熱，提高換熱面積。多層流道以并聯的方式連通，可以同時向多層流道通入換熱介質，以同時改善電池單體組件四周的溫度，減小外部環境對電池單體組件四周的溫度影響，使電池單體組件能夠保持在設定溫度范圍工作，以發揮電池單體組件的性能。

10、在一些實施例中，第一邊梁、第二邊梁、第三邊梁和第四邊梁均包括沿箱體組件的高度方向間隔設置的多層流道，第一邊梁、第二邊梁、第三邊梁和第四邊梁四者內的同一層流道依次以串聯的方式連通，并形成多層環繞電池單體組件的環流道；

11、相鄰兩層環流道以并聯的方式連通并形成第一換熱流道，第一換熱流道與換熱通道以并聯的方式連通。

12、在該實施例中，第一邊梁、第二邊梁、第三邊梁和第四邊梁四者內的同一層流道依次以串聯的方式連通，第一換熱流道與換熱通道以并聯的方式連通，可以同時向第一換熱流道以及換熱通道通入換熱介質，以使換熱截止同時對電池單體各個區域進行換熱，減小電池單體各個區域溫度的差異性，使不同區域的電池單體能夠在合適的溫度范圍內進行充放電，以使電池裝置能夠充分發揮性能。

13、在一些實施例中，環流道具有第一流出口和第一流入口，沿環流道的長度方向，第一流入口和第一流出口間隔設置，環流道內具有封堵部，封堵部用于封堵第一流入口和第一流出口之間的環流道。

14、由此，可以向第一流入口第一通入換熱介質，使換熱介質同時經過多層環流道以及換熱通道，并在第一流出口匯流流出，與電池單體組件的四周和電池單體組件的底部進行換熱的換熱介質溫度相差不大，以在換熱過程中減小電池單體組件的四周和電池單體組件的底部的溫度差異，從而減小電池單體局部位置溫度過高或過低影響其性能的情況，使電池單體組件能夠更充分地發揮性能。

15、在一些實施例中，加強梁的內部具有沿箱體組件的高度方向間隔設置的多層流路，相鄰兩層流路以并聯或串聯的方式連通，同一層流路的兩端分別與同一層環流道連通。

16、一方面能夠提高箱體組件的整體強度，另一方面，能夠?qū)⒖蚣芊指舫啥鄠€(gè)空間，以放置不同的電池單體組件，以在電池單體過程中減少熱量的過度集中，更方便調節電池單體的溫度。

17、在一些實施例中，邊梁具有第一換熱介質接口；

18、第一換熱介質接口與第一邊梁內最頂層的流道連通，或者，第一換熱介質接口與第四邊梁內最頂層的流道連通；

19、熱管理部件具有與換熱通道連通的第二換熱介質接口，第一換熱介質接口和第二換熱介質接口中的一者配置為通入換熱介質，第一換熱介質接口和第二換熱介質接口中的另一者配置為流出換熱介質。

20、由此，可向第一換熱介質接口和第二換熱介質接口中的一者通入換熱介質，使換熱介質從第一換熱介質接口和第二換熱介質接口中的另一者流出，以對電池單體組件的底部及其四周進行換熱，且采用這種方式可以簡化與邊梁和熱管理部件連接的管路，使結構更緊湊。

21、在一些實施例中，熱管理部件位于框架的底部并與框架連接；

22、邊梁還包括第一加強件，相鄰兩層流道之間的第一壁體連接有第一加強件，第一加強件的內部具有第一腔體，相鄰兩層流道通過第一腔體連通，

23、和/或，邊梁包括第二加強件，第一換熱流道與換熱通道之間具有第二壁體，第二壁體連接有第二加強件，第二加強件的內部具有第二腔體，第一換熱流道與換熱通道通過第二腔體連通。

24、由此，可以提高相鄰兩層流道之間的壁體的在連通處的強度，以減小相鄰兩層流道之間的壁體在受到各種機械力時的形變，提高流道工作的可靠性。

25、在一些實施例中，邊梁包括第一加強件、第二加強件和封堵部，沿箱體的高度方向，第一加強件和第二加強件分別貫通相鄰兩層流道之間的第一壁體，沿環流道的長度方向，第一加強件和第二加強件間隔設置，每層流道之間具有封堵部，封堵部用于封堵第一加強件和第二加強件之間的部分流道，第一加強件的內部具有第一腔體，第二加強件的內部具有第二腔體，換熱通道具有第一換熱出口和第二換熱入口，第一換熱出口和多層流道分別與第一腔體連通，第二換熱入口和多層流道分別與第二腔體連通。

26、由此，可以提高相鄰兩層流道之間的壁體的在連通處的強度，以減小相鄰兩層流道之間的壁體在受到各種機械力時的形變，提高流道工作的可靠性。

27、在一些實施例中，多個電池單體具有多排，相鄰兩排電池單體之間設有熱管理部件。

28、熱管理部件位于相鄰兩排電池單體之間，可以對相鄰兩排電池單體側面區域進行熱量交換調節，而框架中的換熱流道從電池單體組件的邊梁以及間隔部位對熱量進行管控，以實現多方位的協同換熱，以降低外部環境對鄰近邊梁的電池單體的影響，從而提高多個電池單體溫度的均一性，使各個電池單體能夠在適宜的溫度環境下工作。

29、在一些實施例中，熱管理部件位于電池單體組件的底部，熱管理部件與框架連接并形成第一箱體。

30、熱管理部件與框架連接并形成箱體，可以對電池單體組件進行防護，以使電池單體組件能夠穩定地工作，同時，熱管理部件作為箱體的底壁，可以與箱體內的多個電池單體進行熱交換，能夠更有效地調節電池單體的溫度，使電池裝置內的電池單體更快地達到適宜的工作溫度范圍。

31、在一些實施例中，框架和熱管理部件一體成型設置。

32、框架和熱管理部件采用一體成型設置，減少傳統連接方式中可能存在的連接縫隙、接口松動等問題，提高結構的穩定性。當外力作用于電池裝置時，應力能夠在整個一體結構中自然地分散開來，減少應力集中在連接部位而可能引發的局部結構損壞情況，使電池單體能夠更安全穩定地工作。

33、在一些實施例中，熱管理部件為金屬件，框架為非金屬件。

34、熱管理部件為金屬件，使其具有一定的剛度，并且在多個電池單體的重力作用下，可以保持其內部的換熱通道能夠正常地工作，而框架為非金屬件，可以通過注塑的方式將熱管理部件和框架注塑呈一體的結構，以方便制造。

35、第二方面，本技術提供了一種用電裝置，包括第一方面電池裝置，電池裝置用于向用電裝置提供電能。

36、由于電池裝置包括第一方面的電池裝置的全部技術特征，所起效果與上述相同，在此不再贅述。

37、第三方面，本技術提供了一種儲能裝置，包括柜體和電池簇，電池簇容納于柜體內，電池簇包括多個第一方面的電池裝置。

38、由于儲能裝置包括第一方面的電池裝置的全部技術特征，所起效果與上述相同，在此不再贅述。

39、上述說明僅是本技術技術方案的概述，為了能夠更清楚了解本技術的技術手段，而可依照說明書的內容予以實施，并且為了讓本技術的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本技術的具體實施方式。
