本實用新型是一種同步電機，特別涉及一種稀土永磁同步電機。

背景技術：

現有技術中的同步電機散熱性能較差，當出現散熱不佳時，電機仍然運作，導致電機出現故障是，無法再次使用，影響操作的進程。

中國專利201420001143.X ，公開一種散熱電機，包括電機殼體，及安置在電機殼體內的定子、轉子和轉軸，及安置在電機殼體一端的風扇散熱器，該風扇散熱器與轉軸連接，所述電機殼體是由鋁合金整體熱擠壓的內層和外層成一體結構，在內層和外層之間設有中空循環水道，所述風扇散熱器外圍固定安裝有電機風扇罩。其結構相對復雜在，而且散熱性不佳，水道容易發生泄漏。

技術實現要素：

本實用新型主要是解決現有技術中存在的不足，結構緊湊度高，同時散熱性能出色，提升工作效率的一種稀土永磁同步電機。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種稀土永磁同步電機，包括殼體，所述的殼體包括左殼體和右殼體，所述的左殼體與右殼體通過螺栓組件相固定，所述的殼體中設有轉子，所述的轉子的直徑為8mm，所述的轉子中設有鍵，所述的鍵的長度為31mm，所述的左殼體中設有向外延伸的引線組件，所述的殼體的厚度為78mm，所述的殼體的直徑為106mm，所述的右殼體的外端設有成環成分布的弧形散熱槽；

所述的螺栓組件包括螺栓，所述的螺栓的外壁設有耐磨層，所述的螺栓通過螺母緊固；

所述的殼體中設有溫度傳感器。

作為優選，所述的左殼體與右殼體通過二組相直線分布的螺栓組件緊固。

因此，本實用新型提供的一種稀土永磁同步電機，結構緊湊，提升散熱性能，提高工作效率。

附圖說明

圖1是本實用新型的結構示意圖；

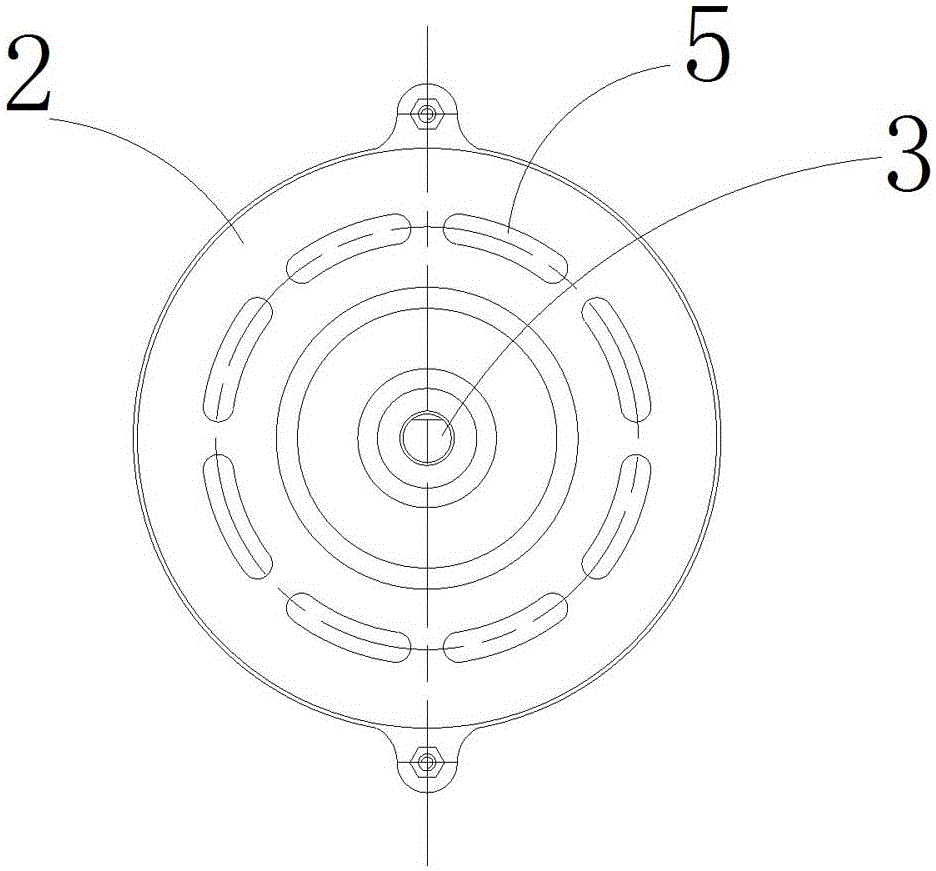

圖2是本實用新型的側視結構示意圖；

圖3是本實用新型中螺栓組件的結構示意圖。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：如圖1、圖2和圖3所示，一種稀土永磁同步電機，包括殼體，所述的殼體包括左殼體1和右殼體2，所述的左殼體1與右殼體2通過螺栓組件相固定，所述的殼體中設有轉子3，所述的轉子3的直徑為8mm，所述的轉子3中設有鍵10，所述的鍵10的長度為31mm，所述的左殼體1中設有向外延伸的引線組件4，所述的殼體的厚度為78mm，所述的殼體的直徑為106mm，所述的右殼體2的外端設有成環成分布的弧形散熱槽5；

所述的螺栓組件包括螺栓6，所述的螺栓6的外壁設有耐磨層7，所述的螺栓6通過螺母8緊固；

所述的殼體中設有溫度傳感器9。

所述的左殼體1與右殼體2通過二組相直線分布的螺栓組件緊固。
