本實用新型具體涉及電力無功補償領域，尤指一種智能型低壓無功補償裝置。

背景技術：

目前，我國城市街道居民和商業的用電戶之400V電網( 包括農網) 是通過10kv送電系統進行電壓變換的，往往是在一條線路上接有幾臺或十幾臺甚至二、三十臺容量大小不等的配電變壓器。然而，隨著社會經濟的發展和人民生活水平的提高，將大大降低供電質量：無功損耗的增加，功率因數的下降，諧波的產生等等。這些不合格的電能輸送，翻過來就會影響到用戶用電設備的正常運行。嚴重時會造成用電設備損壞，給用戶帶來損失；也會使電動機、變壓器、電子元器件等電氣設備附加損耗和發熱，使設備溫度升高，效率降低，絕緣加速老化，縮短使用壽命，甚至遭損壞；降低供用電設備的繼電保護、控制以及檢測裝置的工作精度和可靠性等。

技術實現要素：

本實用新型的目的是提供一種智能型低壓無功補償裝置。

為了實現上述目的，本實用新型的技術解決方案為：一種智能型低壓無功補償裝置包括檢測控制單元、執行單元和補償器單元。所述的檢測控制單元包括熔斷器和控制器；所述的執行單元包括反向并聯的晶閘管組；所述的補償器單元包括大功率電容器、熔斷器、氧化鋅避雷器和空氣斷路器；控制器的電流互感器采集端Ia通過導線與電網中的A相線連接，控制器的電流互感器采集端Ib通過導線與電網中的B相線連接，控制器的電流互感器采集端Ic通過導線與電網中的C相線連接，控制器的電壓互感器采集端Ua與熔斷器FU7進行電連接，熔斷器FU7的另一端通過導線與電網中的A相線連接，控制器的電壓互感器采集端Ub與熔斷器FU8進行電連接，熔斷器FU8的另一端通過導線與電網中的B相線連接，控制器的電壓互感器采集端Uc與熔斷器FU9進行電連接，熔斷器FU9的另一端通過導線與電網中的C相線連接；電網中的A相線通過空氣斷路器QF與氧化鋅避雷器F1進行電連接，電網中的A相線通過空氣斷路器QF與熔斷器FU1進行電連接，電網中的A相線通過空氣斷路器QF與熔斷器FU4進行電連接，電網中的B相線通過空氣斷路器QF與氧化鋅避雷器F2進行電連接，電網中的B相線通過空氣斷路器QF與熔斷器FU2進行電連接，電網中的B相線通過空氣斷路器QF與熔斷器FU5進行電連接，電網中的C相線通過空氣斷路器QF與氧化鋅避雷器F3進行電連接，電網中的C相線通過空氣斷路器QF與熔斷器FU3進行電連接，電網中的C相線通過空氣斷路器QF與熔斷器FU6進行電連接，反向并聯的晶閘管組V1的一端與熔斷器FU1的另一端進行電連接,反向并聯的晶閘管組V1的另一端與大功率電容器C1-1進行電連接, 反向并聯的晶閘管組V2的一端與熔斷器FU2的另一端進行電連接, 反向并聯的晶閘管組V2的另一端與大功率電容器C1-2進行電連接,反向并聯的晶閘管組V3的一端與熔斷器FU3的另一端進行電連接, 反向并聯的晶閘管組V3的另一端與大功率電容器C1-3進行電連接,反向并聯的晶閘管組V4的一端與熔斷器FU4的另一端進行電連接, 反向并聯的晶閘管組V4的另一端與大功率電容器C2-1進行電連接, 反向并聯的晶閘管組V5的一端與熔斷器FU5的另一端進行電連接, 反向并聯的晶閘管組V5的另一端與大功率電容器C2-2進行電連接,反向并聯的晶閘管組V6的一端與熔斷器FU6的另一端進行電連接, 反向并聯的晶閘管組V6的另一端與大功率電容器C2-3進行電連接, 大功率電容器C1-1的另一端與電網中的中線N進行電連接，大功率電容器C1-2的另一端與電網中的中線N進行電連接，大功率電容器C1-3的另一端與電網中的中線N進行電連接，大功率電容器C2-1的另一端與電網中的中線N進行電連接，大功率電容器C2-2的另一端與電網中的中線N進行電連接，大功率電容器C2-3的另一端與電網中的中線N進行電連接。

進一步的，所述的控制器包括電壓信號調理電路1，電流信號調理電路2、電壓比較器電路3、微控制器電路5、驅動觸發電路6、通訊接口電路7、外部看門狗電路8、存儲器9、時鐘電路10和JTAG接口電路12，微控制器電路5內部設置了A/D轉換模塊4，控制器外部還設置了直流工作電源，直流工作電源設置有-5V電壓VEE端、+3.3V電壓VCC端、+5V電壓VCC端、+12V電壓VCC端，電壓信號調理電路1、電流信號調理電路2和電壓比較器電路3分別與微控制器電路5進行電氣連接，電壓信號調理電路1還與電壓比較器電路3進行電氣連接，微控制器電路5與驅動觸發電路6進行電氣連接，微控制器電路5還分別電氣連接電壓信號調理電路1、電流信號調理電路2、電壓比較器電路3、驅動觸發電路6、通訊接口電路7、外部看門狗電路8、存儲器9、時鐘電路10和JTAG接口電路12，驅動觸發電路6連接可控硅開關11。微控制器電路5采用MSP430LF2407A單片機芯片，電壓信號調理電路1采用型號為HPT304A的電流型的微型電壓互感器，電流信號調理電路2采用型號為CTL205的微型精密電流互感器，電壓比較器電路3采用型號為LM833N的運放比較電路，驅動觸發電路6采用型號為MOC3083芯片的單相觸發電路，通訊接口電路7采用RS-232全雙工通訊接口電路和RS-485半雙工通訊接口電路，外部看門狗電路8采用型號為X5043芯片的外部看門狗電路，存儲器9采用型號為IS61LV6416的RAM芯片,時鐘電路10采用型號為PCF8583芯片的串行實時時鐘電路，JTAG接口電路12用于測試芯片和訪問內部寄存器及總線上的設備。

本實用新型是這樣工作的：檢測控制單元從電網中檢測到電壓和電流相關的參數，經電壓信號調理電路1、電流信號調理電路2后，進入電壓比較器電路3的低通濾波分電路和電平轉換分電路，將這些參數信號轉換成控制信號，控制信號通過A/D轉換，控制信號與目標值進行比較，檢測控制單元根據比較結果發出指令，指令通過D/A轉換后，送給執行單元，執行單元接到控制器的指令后，通過投切開關控制電容器組無過渡過程的投入和切除，完成補償任務，時鐘電路10用于實時時間基準和歷史記錄，通訊接口電路7用于遠距離和多個裝置間的通訊和監控，JTAG接口電路12用于測試芯片和訪問內部寄存器及總線上的設備，外部看門狗電路8用于監控裝置工作電壓、防止控制器低電壓時的誤動作及掉電時數據丟失。

本實用新型具有如下有益的效果：設計合理，使用方便，靈活，安裝調試方便，提高電網供電質量，降低電能損失，節能降耗，并可實現智能自動化配網功能。

附圖說明

圖1為本實用新型的結構示意圖；

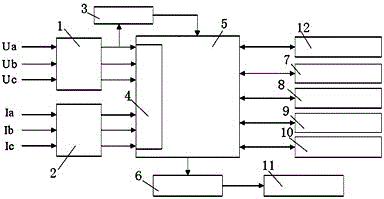

圖2為本實用新型的控制器的方框結構示意圖

圖3為本實用新型的電壓信號調理電路；

圖4為本實用新型的電流信號調理電路；

圖5為本實用新型的基準電壓分電路；

圖6為本實用新型的低通濾波分電路；

圖7為本實用新型的電平轉換分電路；

圖8為本實用新型的驅動觸發電路；

圖2中：1、電壓信號調理電路，2、電流信號調理電路，3、電壓比較器電路，4、A/D轉換模塊，5、微控制器電路，6、驅動觸發電路，7、通訊接口電路，8、外部看門狗電路，9、存儲器，10、時鐘電路，11、可控硅開關11，12、JTAG接口電路。

具體實施方式

下面結合附圖對本實用新型作進一步的說明：

如圖1所示，一種智能型低壓無功補償裝置包括檢測控制單元、執行單元和補償器單元。所述的檢測控制單元包括熔斷器和控制器；所述的執行單元包括反向并聯的晶閘管組；所述的補償器單元包括大功率電容器、熔斷器、氧化鋅避雷器和空氣斷路器。

控制器的電流互感器采集端Ia通過導線與電網中的A相線連接，控制器的電流互感器采集端Ib通過導線與電網中的B相線連接，控制器的電流互感器采集端Ic通過導線與電網中的C相線連接，控制器的電壓互感器采集端Ua與熔斷器FU7進行電連接，熔斷器FU7的另一端通過導線與電網中的A相線連接，控制器的電壓互感器采集端Ub與熔斷器FU8進行電連接，熔斷器FU8的另一端通過導線與電網中的B相線連接，控制器的電壓互感器采集端Uc與熔斷器FU9進行電連接，熔斷器FU9的另一端通過導線與電網中的C相線連接；電網中的A相線通過空氣斷路器QF與氧化鋅避雷器F1進行電連接，電網中的A相線通過空氣斷路器QF與熔斷器FU1進行電連接，電網中的A相線通過空氣斷路器QF與熔斷器FU4進行電連接，電網中的B相線通過空氣斷路器QF與氧化鋅避雷器F2進行電連接，、電網中的B相線通過空氣斷路器QF與熔斷器FU2進行電連接，電網中的B相線通過空氣斷路器QF與熔斷器FU5進行電連接，電網中的C相線通過空氣斷路器QF與氧化鋅避雷器F3進行電連接，電網中的C相線通過空氣斷路器QF與熔斷器FU3進行電連接，電網中的C相線通過空氣斷路器QF與熔斷器FU6進行電連接，反向并聯的晶閘管組V1的一端與熔斷器FU1的另一端進行電連接, 反向并聯的晶閘管組V1的另一端與大功率電容器C1-1進行電連接, 反向并聯的晶閘管組V2的一端與熔斷器FU2的另一端進行電連接, 反向并聯的晶閘管組V2的另一端與大功率電容器C1-2進行電連接,反向并聯的晶閘管組V3的一端與熔斷器FU3的另一端進行電連接, 反向并聯的晶閘管組V3的另一端與大功率電容器C1-3進行電連接,反向并聯的晶閘管組V4的一端與熔斷器FU4的另一端進行電連接, 反向并聯的晶閘管組V4的另一端與大功率電容器C2-1進行電連接, 反向并聯的晶閘管組V5的一端與熔斷器FU5的另一端進行電連接, 反向并聯的晶閘管組V5的另一端與大功率電容器C2-2進行電連接,反向并聯的晶閘管組V6的一端與熔斷器FU6的另一端進行電連接, 反向并聯的晶閘管組V6的另一端與大功率電容器C2-3進行電連接，大功率電容器C1-1的另一端與電網中的中線N進行電連接，大功率電容器C1-2的另一端與電網中的中線N進行電連接，大功率電容器C1-3的另一端與電網中的中線N進行電連接，大功率電容器C2-1的另一端與電網中的中線N進行電連接，大功率電容器C2-2的另一端與電網中的中線N進行電連接，大功率電容器C2-3的另一端與電網中的中線N進行電連接。

如圖2所示，所述的控制器包括電壓信號調理電路1，電流信號調理電路2、電壓比較器電路3、微控制器電路5、驅動觸發電路6、通訊接口電路7、外部看門狗電路8、存儲器9、時鐘電路10和JTAG接口電路12，微控制器電路5內部設置了A/D轉換模塊4，控制器外部還設置了直流工作電源，直流工作電源設置有-5V電壓VEE端、+3.3V電壓VCC端、+5V電壓VCC端、+12V電壓VCC端，電壓信號調理電路1、電流信號調理電路2和電壓比較器電路3分別與微控制器電路5進行電氣連接，電壓信號調理電路1還與電壓比較器電路3進行電氣連接，微控制器電路5與驅動觸發電路6進行電氣連接，微控制器電路5還分別電氣連接電壓信號調理電路1、電流信號調理電路2、電壓比較器電路3、驅動觸發電路6、通訊接口電路7、外部看門狗電路8、存儲器9、時鐘電路10和JTAG接口電路12，驅動觸發電路6連接可控硅開關11。微控制器電路5采用MSP430LF2407A單片機芯片，電壓信號調理電路1采用型號為HPT304A的電流型的微型電壓互感器，電流信號調理電路2采用型號為CTL205的微型精密電流互感器，電壓比較器電路3采用型號為LM833N的運放比較電路，驅動觸發電路6采用型號為MOC3083芯片的單相觸發電路，通訊接口電路7采用RS-232全雙工通訊接口電路和RS-485半雙工通訊接口電路，外部看門狗電路8采用型號為X5043芯片的外部看門狗電路，存儲器9采用型號為IS61LV6416的RAM芯片,時鐘電路10采用型號為PCF8583芯片的串行實時時鐘電路。

如圖3所示，以A相輸入為例，電壓信號調理電路1包括電阻R2B、電容C1、電容C2、電容C3、電容C4、二極管D1、二極管D2和運算放大器U1，所述的運算放大器U1采用LM833N，A相通過電阻R2B接入電壓互感器HPT304A的端1和端2，反向并聯的二極管D1和二極管D2接于電壓互感器HPT304A的副邊端3和端4，電壓互感器的端3接運算放大器LM833N的2腳，電壓互感器的端4接運算放大器LM833N的3腳，運算放大器LM833N的4腳接直流工作電源的-5V電壓VEE端，運算放大器LM833N的4腳還通過電容C2接電源地，運算放大器LM833N的8腳接直流工作電源的+5V電壓VCC端，運算放大器LM833N的8腳還通過電容C1接電源地，運算放大器LM833N的1腳為輸出端，運算放大器LM833N的1腳通過電容C4接電源地，電容C3和電阻R2B并聯后接于運算放大器LM833N的1腳和2腳之間。

如圖4所示，以A相輸入為例，電流信號調理電路2包括電阻AR1、電容AC1、電容AC2、電容AC3、二極管AD1、二極管AD2和運算放大器AU1，所述的運算放大器AU1采用LM833N，A相接入電流互感器CTL205的端3和端4，反向并聯的二極管AD1和二極管AD2接于電流互感器CTL205的副邊端1和端2，電流互感器的端1接運算放大器AU1的2腳，電流互感器的端2接運算放大器AU1的3腳，運算放大器AU1的4腳接直流工作電源的-5V電壓VEE端，運算放大器AU1的4腳還通過電容AC3接電源地，運算放大器AU1的8腳接直流工作電源的+5V電壓VCC端，運算放大器AU1的8腳還通過電容AC2接電源地，運算放大器AU1的1腳為輸出端，電容AC1和電阻AR1并聯后接于運算放大器AU1的1腳和2腳之間。

電壓比較器電路3包括基準電壓分電路、低通濾波分電路和電平轉換分電路。如圖5所示，所述的基準電壓分電路包括電阻R20、電阻R21、電容C8、電容C9、電容C10、二極管D11和可調線性穩壓器LM117，可調線性穩壓器LM117的2腳接直流工作電源的+5V電壓VCC端，可調線性穩壓器LM117的2腳還通過電容C8接電源地，可調線性穩壓器LM117的1腳通過電容C9接電源地，電阻R21與電容C9并聯，可調線性穩壓器LM117的3腳分別與二極管D11的負極和電阻R20的一端的一端進行連接，電阻R20的另一端和二極管D11的正極均接可調線性穩壓器LM117的1腳，可調線性穩壓器LM117的3腳為基準電壓輸出端，其還通過電容C10接電源地。

如圖6所示，所述的低通濾波分電路包括電阻R40～R43、電容C40、電容C41和運算放大器LM833N，運算放大器LM833N的3腳分別連接電阻R41和電容C41，電阻R41的另一端分別連接電阻R40和電容C40，電阻R40的另一端接電壓信號調理電路1的U1輸出端1腳或電流信號調理電路2的AU1輸出端1腳, 電容C41的另一端和電容C40的另一端均接電源地，電阻R43連接運算放大器LM833N的1腳和2腳，運算放大器LM833N的2腳還通過R42接電源地，運算放大器LM833N的4腳接直流工作電源的-5V電壓VEE端，運算放大器LM833N的8腳接直流工作電源的+5V電壓VCC端，運算放大器LM833N的1腳為輸出端。

如圖7所示，所述的電平轉換分電路包括電阻R1～R4、二極管D17、二極管D18和運算放大器LM833N，運算放大器LM833N的6腳分別接電阻R1和電阻R2，電阻R1的另一端接基準電壓分電路中可調線性穩壓器LM117的3腳，電阻R2的另一端接低通濾波分電路中運算放大器LM833N的1腳，電阻R4連接運算放大器LM833N的5腳和7腳，運算放大器LM833N的5腳還通過R3接電源地，運算放大器LM833N的7腳為輸出端，其分別連接二極管D17的正極和二極管D18的負極，二極管D18的正極接地，二極管D17的負極接直流工作電源的正電壓+3.3V端，運算放大器LM833N的4腳接直流工作電源的-5V電壓VEE端，運算放大器LM833N的8腳接直流工作電源的+5V電壓VCC端。

如圖8所示，所述的驅動觸發電路6包括電阻R100～R103、二極管D51、二極管D52、電感L10、集成芯片U40和集成芯片U41，集成芯片U40和集成芯片U41均選用MOC3083，集成芯片U40的2腳和集成芯片U41的1腳相連接，集成芯片U40的6腳和集成芯片U41的4腳相連接后再分別與電阻R101和電阻R102相連接，電阻R101的另一端連接集成芯片U40的4腳，電阻R102的另一端連接集成芯片U41的6腳，集成芯片U40的4腳還連接可控硅S2的控制極，集成芯片U41的6腳還通過電阻R103連接可控硅S1的控制極，集成芯片U40的1腳通過電阻R100連接直流工作電源的+12V電壓端，集成芯片U41的2腳連接微控制器電路5的輸出端，二極管D51的負極接可控硅S2的控制極，二極管D51的正極分別接可控硅S2的陰極和可控硅S1的陽極，二極管D52的負極接可控硅S1的控制極，二極管D52的正極分別接可控硅S1的陰極和可控硅S2的陽極，可控硅S1的陰極和可控硅S2的陽極均接電感L10，電感L10的另一端與可控硅S1的陰極和可控硅S2的陽極的公共端之間接電容器組。

檢測控制單元從電網中檢測到電壓和電流相關的參數，經電壓信號調理電路1、電流信號調理電路2后，進入電壓比較器電路3的低通濾波分電路和電平轉換分電路，將這些參數信號轉換成控制信號，控制信號通過A/D轉換，控制信號與目標值進行比較，檢測控制單元根據比較結果發出指令，指令通過D/A轉換后，送給執行單元，執行單元接到控制器的指令后，通過投切開關控制電容器組無過渡過程的投入和切除，完成補償任務，時鐘電路10用于實時時間基準和歷史記錄，通訊接口電路7用于遠距離和多個裝置間的通訊和監控，JTAG接口電路12 用于測試芯片和訪問內部寄存器及總線上的設備，外部看門狗電路8用于監控裝置工作電壓、防止控制器低電壓時的誤動作及掉電時數據丟失。

以上所述，實施方式僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型技術的精神的前提下，本領域工程技術人員對本實用新型的技術方案作出的各種變形和改進，均應落入本實用新型的權利要求書確定的保護范圍內。
