本實用新型涉及電力輸配電線路的三相不平衡治理裝置技術，具體涉及一種低壓三相不平衡智能調節裝置結構。

背景技術：

目前，隨著社會經濟建設及農村多種經濟模式的飛速發展，農村用電結構及用電量也發生了較大變化，農村用電負荷大幅增加，小加工廠多，晝夜變化大，負荷特性復雜多變，農用配變數量越來越多，配變?nèi)萘看笮〔煌糠N容量的配變?nèi)嗖黄胶狻⒐β室驍?shù)低、電壓質量不合格三方面問題不統一。但目前常規低壓三相不平衡智能調節裝置的缺點有一下：

目前低壓三相不平衡智能調節裝置進線方式多樣化，進線布局不夠美觀；

目前的低壓三相不平衡智能調節裝置結構，在多個模組安裝在一起時要配置響應的多個塑殼斷路器，母線布局外觀零亂、結構復雜，增加了設備裝配難度。

技術實現要素：

為解決上述現有的缺點，本實用新型的主要目的在于提供一種低壓三相不平衡智能調節裝置結構，包括：裝置柜體、進線防護罩、風機防護罩、柜內吊環、母線式熔斷器負荷隔離開關、母線排、浪涌保護器、進線電纜夾、母線排支架、二次接線端子、三相不平衡智能調節裝置模塊、模塊滑輪、溫度控制器、模塊接線端子、滑輪導軌、風機；所述溫度控制器設置在母線式熔斷器負荷隔離開關的左上方；所述浪涌保護器設置在進線電纜夾的左上方；所述母線式熔斷器負荷隔離開關設置在三相不平衡智能調節裝置模塊的左上方；所述母線排、母線排支架分別設置在母線式熔斷器負荷隔離開關的底部，三相不平衡智能調節裝置模塊的左上方；所述進線電纜夾設置在母線排和母線排支架的右上方；所述二次接線端子設置在進線電纜夾的下方；所述模塊接線端子設置在三相不平衡智能調節裝置模塊的左上方；所述風機設置在柜體后面板上部；所述吊環設置在柜體正面上方；所述滑輪設置在三相不平衡智能調節裝置模塊下方左右兩側；所述滑輪導軌設置在三相不平衡智能調節裝置模塊下方左右兩側；所述進線防護罩設置在柜體右側上部；所述風機防護罩設置在柜體后面板風機上方。

進一步地，所述柜內吊環、母線式熔斷器負荷隔離開關、母線排、浪涌保護器、進線電纜夾、母排支架、二次接線端子、三相不平衡智能調節裝置模塊、模塊滑輪、溫度控制器、模塊接線端子、滑輪導軌、風機均安裝在裝置柜體內。

更進一步地，所述裝置柜體及其內部元件、進線防護罩、風機防護罩安裝為一個整體結構。

更進一步地，所述母線排為與母線排支架共同組成母線系統的母線排。

更進一步地，所述柜內吊環為左右對稱設置的柜內吊環。

本實用新型的優點：

本實用新型的低壓三相不平衡智能調節裝置結構：進線采用標準母線系統和母線式熔斷器負荷隔離開關相結合的結構技術，母線布局相等、橫平豎直，從而進線母線布局簡潔美觀，多級出現安裝方便，減少了母排沖孔，裝配省時、省力，使得低壓三相不平衡智能調節裝置整體結構空間縮小，降低了產品成本。

除了上面所描述的目的、特征和優點之外，本實用新型還有其它的目的、特征和優點。下面將參照圖，對本實用新型作進一步詳細的說明。

附圖說明

構成本申請的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

圖1是本實用新型實施例的低壓三相不平衡智能調節裝置結構箱體內部主視圖；

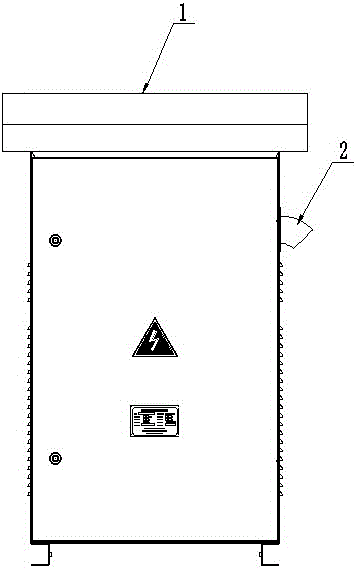

圖2是本實用新型實施例的低壓三相不平衡智能調節裝置結構箱體外部主視圖；

圖3是本實用新型實施例的低壓三相不平衡智能調節裝置結構側視圖；

圖4是本實用新型實施例的低壓三相不平衡智能調節裝置結構后視圖。

附圖標記：

1為裝置柜體、2為進線防護罩、3為風機防護罩、4為柜內吊環、5母線式熔斷器負荷隔離開關、6為母線排、7為浪涌保護器、8為進線電纜夾、9為母排支架、10為二次接線端子、11為三相不平衡智能調節裝置模塊、12為模塊滑輪、13為溫度控制器、14為模塊接線端子、15為滑輪導軌、16為風機。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

參考圖1至圖4，如圖1至圖4所示的一種低壓三相不平衡智能調節裝置結構，包括：裝置柜體1、進線防護罩2、風機防護罩3、柜內吊環4、母線式熔斷器負荷隔離開關5、母線排6、浪涌保護器7、進線電纜夾8、母線排支架9、二次接線端子10、三相不平衡智能調節裝置模塊11、模塊滑輪12、溫度控制器13、模塊接線端子14、滑輪導軌15、風機16；所述溫度控制器13設置在母線式熔斷器負荷隔離開關5的左上方；所述浪涌保護器7設置在進線電纜夾8的左上方；所述母線式熔斷器負荷隔離開關5設置在三相不平衡智能調節裝置模塊11的左上方；所述母線排6、母線排支架9分別設置在母線式熔斷器負荷隔離開關5的底部，三相不平衡智能調節裝置模塊11的左上方；所述進線電纜夾8設置在母線排6和母線排支架9的右上方；所述二次接線端子10設置在進線電纜夾8的下方；所述模塊接線端子14設置在三相不平衡智能調節裝置模塊11的左上方；所述風機16設置在柜體1后面板上部；所述吊環4設置在柜體1正面上方；所述滑輪12設置在三相不平衡智能調節裝置模塊11下方左右兩側；所述滑輪導軌15設置在三相不平衡智能調節裝置模塊11下方左右兩側；所述進線防護罩2設置在柜體1右側上部；所述風機防護罩3設置在柜體1后面板風機16上方。

所述柜內吊環4、母線式熔斷器負荷隔離開關5、母線排6、浪涌保護器7、進線電纜夾8、母排支架9、二次接線端子10、三相不平衡智能調節裝置模塊11、模塊滑輪12、溫度控制器13、模塊接線端子14、滑輪導軌15、風機16均安裝在裝置柜體內。

所述裝置柜體1及其內部元件、進線防護罩2、風機防護罩3安裝為一個整體結構。

所述母線排6為與母線排支架9共同組成母線系統的母線排6。

所述柜內吊環4為左右對稱設置的柜內吊環4。

本實用新型將裝置柜體、進線防護罩、風機防護罩、柜內吊環、母線式熔斷器負荷隔離開關、母線排、浪涌保護器、進線電纜夾、母排支架、二次接線端子、三相不平衡智能調節裝置模塊、模塊滑輪、溫度控制器、模塊接線端子、滑輪導軌、風機安裝為一個整體結構。

低壓三相不平衡智能調節裝置技術關鍵：

1)采用先進的三相不平衡和動態無功分析理論及控制算法，適用于配網系統；

2)先進的三電平變流器的控制技術，快速治理、跟蹤系統的三相不平衡及無功的變化，達到最優的治理效果；

3)有源型電力設備，系統穩定無諧振，平滑調節，效果優異，可自動檢測負載電流進行補償，無需人為操作；

4)裝置小型化，抱桿、H桿等多安裝方式設計，防護等級高，適用于農村電網相對欠佳的配電環境。

低壓三相不平衡智能調節裝置所具有的功能特點：

1)具備無功補償功能，cosΦ可達0.99級

2)具備三相不平衡補償功能，三相不平衡度可降至3%以下

3)具備電壓支撐選配功能

4)容感性負載-1~1補償效果可調

5)實時補償，全響應時間小于15ms

6)動態響應時間小于50μs

7)無過補、無欠補、無諧振

8)補償容量等于安裝容量，不受系統電壓跌落影響

9)元器件式產品設計理念，與通用無功補償應用方式一致。

10)設計壽命為10萬小時，免維護。

本實用新型的低壓三相不平衡智能調節裝置結構：進線采用標準母線系統和母線式熔斷器負荷隔離開關相結合的結構技術，母線布局相等、橫平豎直，從而進線母線布局簡潔美觀，多級出現安裝方便，減少了母排沖孔，裝配省時、省力，使得低壓三相不平衡智能調節裝置整體結構空間縮小，降低了產品成本。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
