本實用新型涉及電機領域，尤其是涉及一種用于電機的轉子、電機及壓縮機。

背景技術：

相關技術中，冰箱壓縮機用的變頻電機，其變頻電機中的轉子目前均采用鐵氧體磁鐵作為永磁體。然而，鐵氧體磁鐵剩磁密度小，轉子沖片尺寸需要設計很大，材料成本高。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型提出一種用于電機的轉子，該轉子體積小、成本低。

本實用新型還提出了一種具有上述轉子的電機。

本實用新型又提出了一種具有上述電機的壓縮機。

根據本實用新型第一方面實施例的用于電機的轉子，包括：轉子鐵芯，所述轉子鐵芯由多個轉子沖片疊置而成，所述轉子沖片包括沖片本體，所述沖片本體上設有軸孔、以及圍繞所述軸孔的外周間隔開設置的多個磁鐵槽；多個永磁體，多個所述永磁體設在對應的所述磁鐵槽內，所述永磁體為稀土永磁體。

根據本實用新型實施例的用于電機的轉子，通過將設在磁鐵槽內的永磁體設置為稀土永磁體，利用稀土永磁體剩磁密度高的優點，可以減小轉子沖片的面積，降低材料成本，同時可以滿足電機的使用需求。

根據本實用新型的一些實施例，多個所述轉子沖片包括第一轉子沖片和第二轉子沖片，所述第一轉子沖片的軸孔內徑和所述第二轉子沖片的軸孔內徑不同。

根據本實用新型的一些實施例，所述軸孔的內徑為D1，所述轉子沖片的最大外徑為D2，所述D1、所述D2滿足：2.5≤D2/D1≤2.6。

根據本實用新型的一些實施例，每個所述磁鐵槽包括沿直線延伸的主體段和設在所述主體段兩端的彎折段，每個所述永磁體設在對應的所述磁鐵槽的所述主體段內。

進一步地，所述轉子沖片的外輪廓線包括同心設置且曲率半徑不同的第一圓弧段和第二圓弧段，所述第一圓弧段為間隔開設置的多個且每個所述第一圓弧段與每個所述磁鐵槽的中部對應設置，所述第二圓弧段為間隔開設置的多個且每個所述第二圓弧段與相鄰兩個所述磁鐵槽的鄰近的兩個端部對應，相鄰的所述第一圓弧段和所述第二圓弧段通過過渡段相連。

進一步地，所述第一圓弧段的曲率半徑為R1，所述第二圓弧段的曲率半徑為R2，所述R1、所述R2滿足：1.010≤R1/R2≤1.045。

根據本實用新型的一些實施例，所述沖片本體上還形成有多個通孔，每個通孔設在所述磁鐵槽的外側且鄰近所述磁鐵槽的端部設置。

根據本實用新型的一些實施例，所述永磁體的厚度H范圍為：1.5mm≤H≤2.5mm。

根據本實用新型第二方面實施例的電機，包括：根據本實用新型上述第一方面實施例的用于電機的轉子。

根據本實用新型實施例的電機，通過設置上述的轉子，在滿足電機的使用需求的同時，可以降低電機的成本。

根據本實用新型第三方面實施例的壓縮機，包括：曲軸；根據本實用新型上述第二方面實施例的電機，所述曲軸的主軸段與所述轉子的所述軸孔配合。

根據本實用新型實施例的壓縮機，通過設置上述的電機，可以降低壓縮機的成本，同時可以滿足壓縮機的性能需求。

附圖說明

圖1是根據本實用新型實施例的轉子的第一轉子沖片的示意圖；

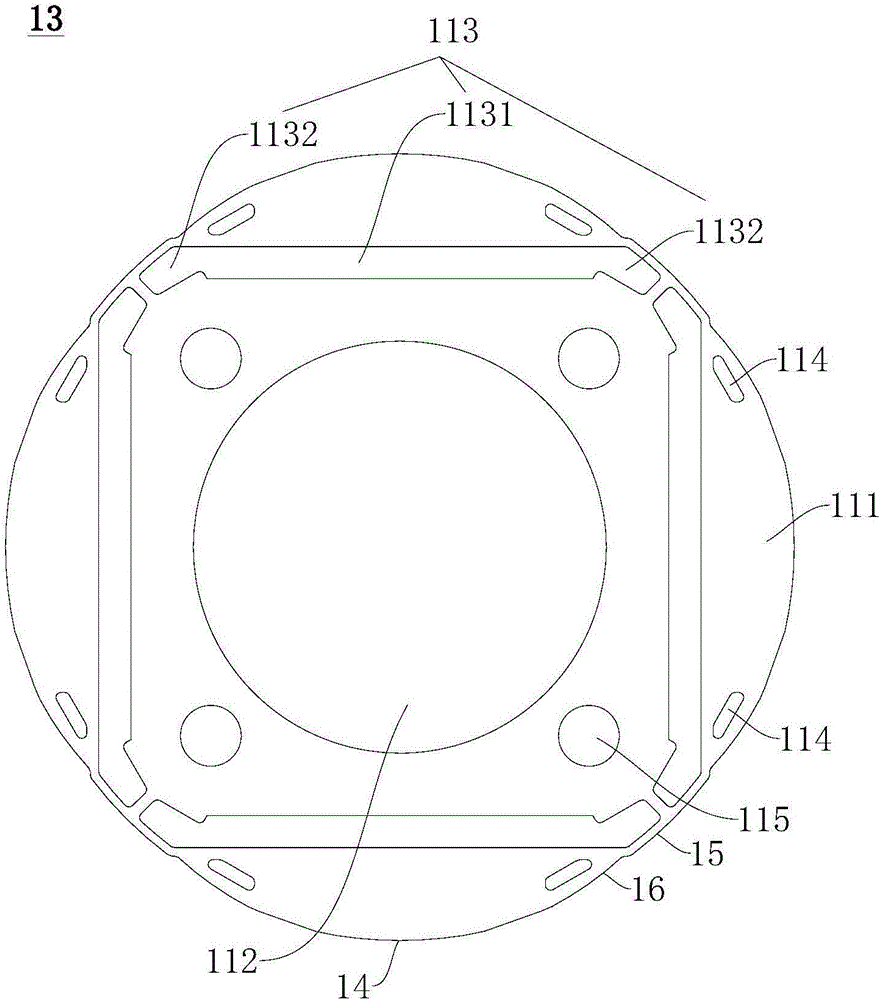

圖2是根據本實用新型實施例的轉子的第二轉子沖片的示意圖；

圖3是根據本實用新型實施例的轉子的示意圖；

圖4是圖3的剖面圖。

附圖標記：

轉子100，

轉子鐵芯1，轉子沖片11，沖片本體111，軸孔112，磁鐵槽113，主體段1131，彎折段1132，通孔114，固定孔115，第一轉子沖片12，第二轉子沖片13，

第一圓弧段14，第二圓弧段15，過渡段16，

永磁體2。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或彼此可通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

下面參考圖1-圖4描述根據本實用新型實施例的用于電機的轉子100。

如圖1-圖4所示，根據本實用新型第一方面實施例的用于電機的轉子100，包括：轉子鐵芯1和多個永磁體2。

具體而言，轉子鐵芯1由多個轉子沖片11疊置而成。例如，多個轉子沖片11可以通過螺釘?shù)染o固件進行連接固定，轉子沖片11上可以設置多個用于螺釘?shù)染o固件穿過的固定孔115。其中，轉子沖片11包括沖片本體111，沖片本體111上設有軸孔112、以及圍繞軸孔112的外周間隔開設置的多個磁鐵槽113(例如，磁鐵槽113為四個)。多個永磁體2(例如，永磁體2為四個)設在對應的磁鐵槽113內，永磁體2為稀土永磁體。其中，軸孔112的尺寸可以根據實際需要設定，例如軸孔112的尺寸范圍可以設在16mm-18mm之間。

將轉子100中的永磁體2采用稀土永磁體，利用稀土永磁體剩磁密度高的優點，可以將轉子100的尺寸設置的較小，可以減小轉子沖片11的面積，從而可以減小轉子鐵芯1的體積及用料，降低了材料成本，同時也減小了轉子100的體積。由此，在電機功率一定的情況下，采用上述的轉子100，可以減小電機的體積，使得電機小型化，同時也滿足電機的性能需求。

根據本實用新型實施例的用于電機的轉子100，通過將設在磁鐵槽113內的永磁體2設置為稀土永磁體，利用稀土永磁體剩磁密度高的優點，可以減小轉子沖片11的面積，降低材料成本，同時可以滿足電機的使用需求。

根據本實用新型的一些實施例，參照?qǐng)D1-圖4，多個轉子沖片11包括第一轉子沖片12和第二轉子沖片13，第一轉子沖片12的軸孔112內徑和第二轉子沖片13的軸孔112內徑不同。由此，可以使轉子100適用不同結構的轉軸。

在本實用新型的一些具體實施例中，參照?qǐng)D1-圖4，第二轉子沖片13的軸孔112內徑可以大于第一轉子沖片12的軸孔112內徑。例如，第一轉子沖片12的軸孔112內徑可以為18mm，第二轉子沖片13的軸孔112內徑可以為24.4mm。在將具有該轉子100的電機應用到壓縮機上時，轉子100的軸孔112是與壓縮機的曲軸配合的，壓縮機的曲軸的上端徑向尺寸較大，此時轉子鐵芯1的上部分可以由多個第二轉子沖片13疊置而成，轉子鐵芯1的其余部分可以由多個第一轉子沖片12疊置而成，由此可以形成轉子100，其內部的軸孔112上部分徑向尺寸較大，從而可以與上述壓縮機的曲軸配合使用，滿足不同壓縮機的使用需求。

當然，多個轉子沖片11上的軸孔112內徑也可以為一致，此時由軸孔112一致的轉子沖片11疊置而成的轉子鐵芯1可以用于軸徑均勻的轉軸上。

在本實用新型的一些實施例中，參照?qǐng)D1-圖3，軸孔112的內徑為D1，轉子沖片11的最大外徑為D2，D1、D2滿足：2.5≤D2/D1≤2.6。由此，在保證軸孔112的尺寸滿足使用的情況下，將轉子沖片11的尺寸設置在合理的范圍內，磁路磁通量可以得到保證，同時轉子100上各處的磁感應強度均不會達到飽和，可以滿足電機的使用需求，且轉子沖片11的面積小，材料成本低。

需要說明的是，在轉子沖片11包括上述軸孔112內徑不同的第一轉子沖片12和第二轉子沖片13時，所述“軸孔112的內徑D1”為軸孔112較小的轉子沖片11的內徑。

例如，在圖1-圖4的示例中，轉子沖片11包括上述軸孔112內徑不同的第一轉子沖片12和第二轉子沖片13，第一轉子沖片12的軸孔112內徑可以為18mm，第二轉子沖片13的軸孔112內徑可以為24.4mm，此時所述“軸孔112的內徑D1”為第一轉子沖片12的軸孔112內徑18mm，轉子沖片11的最大外徑可以為46.6mm。此時，可以保證磁場的正弦度，使得轉子100具有良好的性能。

在本實用新型的一些實施例中，參照?qǐng)D1-圖3，每個磁鐵槽113包括沿直線延伸的主體段1131和設在主體段1131兩端的彎折段1132，每個永磁體2設在對應的磁鐵槽113的主體段1131內。由此，每個永磁體2的兩端均會形成有由彎折段1132構成的氣隙，從而可以減少漏磁，提高轉子100的性能，從而可以提高電機的性能。

進一步地，轉子沖片11的外輪廓線包括同心設置且曲率半徑不同的第一圓弧段14和第二圓弧段15，例如第一圓弧段14和第二圓弧段15的曲率中心可以與軸孔112的中心重合。第一圓弧段14為間隔開設置的多個且每個第一圓弧段14與每個磁鐵槽113的中部對應設置，第二圓弧段15為間隔開設置的多個且每個第二圓弧段15與相鄰兩個磁鐵槽113的鄰近的兩個端部對應，相鄰的第一圓弧段14和第二圓弧段15通過過渡段16相連。由此，將轉子沖片11的外輪廓線設置成上述的非圓形，可以提高磁場的正弦度。

例如，轉子沖片11的外輪廓線包括四個第一圓弧段14和四個第二圓弧段15，第一圓弧段14和第二圓弧段15彼此交錯設置，相鄰的第一圓弧段14和第二圓弧段15之間通過過渡段16連接，轉子沖片11的沖片本體111上設有四個磁鐵槽113，每個第一圓弧段14對著每個磁鐵槽113的中部對應設置，每個第二圓弧段15對著每相鄰兩個磁鐵槽113的鄰近的兩個端部。并且，每個磁鐵槽113的主體段1131與彎折段1132之間具有夾角，主體段1131與彎折段1132之間的夾角開口可以朝向轉子沖片11的中心，在將永磁體2安裝在磁鐵槽113的主體段1131時，通過每個磁鐵槽113兩端的彎折段1132可以將永磁體2限位在主體段1131內，防止永磁體2移動。

進一步地，第一圓弧段14的曲率半徑為R1，第二圓弧段15的曲率半徑為R2，R1、R2滿足：1.010≤R1/R2≤1.045。由此，將第一圓弧段14的曲率半徑R1和第二圓弧段15的曲率半徑R2的比值設置在上述的范圍內，可以使磁場具有更好的正弦度。例如，R1的值可以設置為23.3mm，R2的值可以設置為22.8mm。

在本實用新型的一些實施例中，參照?qǐng)D1-圖3，沖片本體111上還形成有多個通孔114，每個通孔114設在磁鐵槽113的外側(所述“外側”指的是磁鐵槽113的遠離沖片本體111中心的一側)且鄰近磁鐵槽113的端部設置。由此，通過設置的上述的多個通孔114，可以抑制5次諧波和7次諧波，使得磁場具有更好的正弦度。例如，在沖片本體111上設有四個磁鐵槽113時，通孔114可以設置八個，每個磁鐵槽113的兩個端部附近均設有通孔114。可選地，通孔114可以為圓形、長圓形、橢圓形等。

在本實用新型的一些實施例中，參照?qǐng)D3和圖4，永磁體2的厚度H范圍為：1.5mm≤H≤2.5mm。由此，可以保證具有該轉子100的電機運行時，考慮到退磁電流對永磁體2的影響，將永磁體2的厚度H設置在上述范圍內，可以保證永磁體2具有較高的剩磁密度，使得永磁體2在滿足使用的情況下，可以減少永磁體2的用料，節約成本。當然，在永磁體2的厚度設置成不同尺寸時，可以滿足不同功率的電機需求，也就可以滿足不同排量的壓縮機的需求。

根據本實用新型第二方面實施例的電機，包括：根據本實用新型上述第一方面實施例的用于電機的轉子100。由此，通過設置上述的轉子100，可以降低電機的成本，且可以實現電機的小型化，同時也可以使電機滿足不同排量的壓縮機的需求。

根據本實用新型實施例的電機，通過設置上述的轉子100，在滿足電機的使用需求的同時，可以降低電機的成本。

根據本實用新型第三方面實施例的壓縮機，包括：曲軸和根據本實用新型上述第二方面實施例的電機，曲軸的主軸段與轉子100的軸孔112配合。由此，在電機工作時可以驅動曲軸轉動。可選地，上述壓縮機可以用于冰箱等制冷系統中。

通過調整轉子100中轉子沖片11的尺寸、永磁體2的厚度尺寸，在減少轉子100用料的同時，可以滿足不同排量壓縮機的性能需求。并且，由于電機中轉子100的轉子沖片11可以設置成不同軸孔112內徑，由此可以使轉子100與不同形狀結構的曲軸配合，增強電機的適用性。

根據本實用新型實施例的壓縮機，通過設置上述的電機，可以降低壓縮機的成本，同時可以滿足壓縮機的性能需求。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
