本實用新型涉及一種低壓配電通用箱體，屬于低壓供電設備技術領域。

背景技術：

目前，低壓配電設備領域，新廠籌建越來越多，減少投入成本，得到更多的回報，是大家的一致追求。隨著企業的建廠配電設備進場到長期運轉，有越來越多的生產線需要改造。現場配電室的空間會顯得越來越緊張，怎樣使現場的空間合理利用，可以不增建配電室，最大限度降低造價是大家的目標。

技術實現要素：

本實用新型目的是提供一種低壓配電通用箱體，采用1.0冷板制成箱體殼，成本低重量輕，設置箱體底座，壁掛式安裝或水平式安裝均可，有效地解決了背景技術中存在的上述問題。

本實用新型的技術方案是：一種低壓配電通用箱體，包含頂蓋板、底蓋板、上儀表門板、下門板、彎板、底座、絕緣安裝板、鉸鏈、把手螺釘、連鎖把手、隔板和轉換開關支架，所述頂蓋板、底蓋板、上儀表門板、下門板、彎板上各有四條折彎邊，頂蓋板、底蓋板、上儀表門板、彎板通過螺絲固定組成箱體外殼，下門板的前面板通過鉸鏈、把手螺釘、連鎖把手固定，底座在側面與箱體外殼互相連接形成箱體框架，絕緣安裝板、隔板、轉換開關支架設置在箱體內部，箱體內部儀表區域與器件區域通過隔板互相隔離，轉換開關通過轉換開關支架固定設置。

所述頂蓋板、底蓋板、上儀表門板、下門板、彎板的材質為1.0mm冷板。

所述底座的材質為2.0mm冷板。

所述絕緣安裝板的厚度為8mm。

所述下門板上設有過孔，連鎖把手的手柄通過過孔設置在下門板的外部。

本實用新型的有益效果是：可用于工廠送電，操作手柄在箱體門外，既便于操作又避免轉換開關接線經常移動造成損傷，安全性高；帶箱體底座，壁掛式安裝或水平是安裝均可，通過底座與箱體之間空間可以用來進出線； 箱體殼采用1.0冷板噴涂，不僅成本低，重量輕，還能滿足使用；底座采用2.0冷板噴涂焊接而成，不僅結構牢固，美觀，便于自動化生產，而且方便制造運輸。

附圖說明

圖1是本實用新型的主視圖；

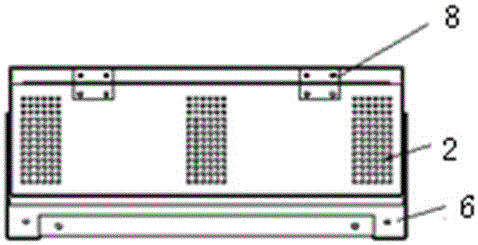

圖2是本實用新型的仰視圖；

圖3是本實用新型的俯視圖；

圖4是本實用新型的側視圖；

圖5是本實用新型的內部示意圖；

圖中：頂蓋板1、底蓋板2、上儀表門板3、下門板4、彎板5、底座6、絕緣安裝板7、鉸鏈8、把手螺釘9、連鎖把手10、隔板11、轉換開關支架12。

具體實施方式

以下結合附圖，通過實施例對本實用新型作進一步說明。

一種低壓配電通用箱體，包含頂蓋板1、底蓋板2、上儀表門板3、下門板4、彎板5、底座6、絕緣安裝板7、鉸鏈8、把手螺釘9、連鎖把手10、隔板11和轉換開關支架12，所述頂蓋板1、底蓋板2、上儀表門板3、下門板4、彎板5上各有四條折彎邊，頂蓋板1、底蓋板2、上儀表門板3、彎板5通過螺絲固定組成箱體外殼，下門板4的前面板通過鉸鏈8、把手螺釘9、連鎖把手10固定，底座6在側面與箱體外殼互相連接形成箱體框架，絕緣安裝板7、隔板11、轉換開關支架12設置在箱體內部，箱體內部儀表區域與器件區域通過隔板11互相隔離，轉換開關通過轉換開關支架12固定設置。

所述頂蓋板1、底蓋板2、上儀表門板3、下門板4、彎板5的材質為1.0mm冷板。

所述底座6的材質為2.0mm冷板。

所述絕緣安裝板7的厚度為8mm。

所述下門板4上設有過孔，連鎖把手10的手柄通過過孔設置在下門板的外部。

在實際應用中，箱體底座通過側面與箱體外殼連接用來固定箱體，顏色與箱體外殼不同以示區分，形成箱體框架，箱體儀表指示區域包括接線與箱體內部用隔板完全隔離開，轉換開關支架固定轉換開關，手柄通過下門板上的過孔，露在門外，既便于操作又避免轉換開關接線經常移動造成損傷。

箱體內部可以安排多個回路，統一用端子從絕緣安裝板出線，出線處噴上回路標識，儀表區與器件區域完全隔離，器件可雙層安裝節約空間，到現場只需要將底座上的地腳螺釘固定，接上進出線即可。
