本發明涉及發電設備領域，特指一種利用省力杠桿的低能耗組合杠桿發電機。

背景技術：

1、電的發明和應用促進了人類文明進步，使社會工農業高速發展，當今社會電的使用無處不在，工農業生產和人們的生活對電的需求越來越大，目前電能的來源主要有火力發電、水利發電、風能發電和光伏發電以及核能發電等，以上發電均存在以下不足之處，1火力發電需消耗煤和其他能源，燃燒時所產生的廢氣和煙塵嚴重污染環境和空氣，2水利發電屬清潔能源，但建立水利發電站造價昂貴工程巨大，還對原生態產生影響，3風能發電和光伏發電也屬清潔能源，但都受氣候的影響發電不穩定，還需要大容量的儲能設施配套，4以上發電設備都存在要架設龐大的遠程輸送電網絡，輸送電網絡的架設和維護更是一項超大工程。

技術實現思路

1、本發明要解決的問題，就在：針對現有火力發電站工作時能源消耗大及污染問題，水利發電工程大造價高及風能發電和光伏發電受氣候影響和需大容量的儲能設備，且需架設遠程輸送網絡等不足，本發明一種結構簡單便于安裝，節能省耗的組合杠桿發電機。本發明采用省力杠桿原理；常用省力杠桿均是作為起重工作使物體上下運動和向前運動等工作，本利用杠桿機械優勢，力與動力臂的比值，動力不變的情況下加長動力臂，力和動力臂的比值輸出力大于負荷所需力，獲取小力做大力所做的功，本發明采用外轉子發電機，發電機定子兩頭伸出的軸固定在一框架內的支架上，用組合杠桿逐一撬起設立在發電機外殼上相對應的受力臂，利用杠桿將物體的上下運動轉變為旋轉運動，杠桿撬起受力臂發電機旋轉，旋轉時且有慣性，更加省力。該發電機組由四大部組成，1框架、2外轉子驅動電動機、3組合杠桿機構、4外轉子發電機。所述框架為鋼結構。

2、所述外轉子驅動電動機兩頭伸的定子軸安裝在框架內一端，電動機電源線由定子軸一端孔內引入，電動機外殼上按圓周等分固定有與杠桿數量相同間距相等的動力壓桿。

3、所述組合杠桿機構包括杠桿、支點、回位彈簧和回位彈簧掛桿，組合杠桿平行排列，杠桿支點設在同一水平線上，為獲取大的比值，設動力臂長度是阻力臂長度的倍數，為不平衡杠桿機構，動力臂受驅動電動機外殼上動力壓桿的力，通過支點旋轉，阻力臂撬起發電機外殼上相對應的受力臂。

4、所述外轉子發電機兩頭伸的定子軸固定安裝在框架內與電動機相對應的另一端，發電機輸出電源線由定子軸一端孔內引出，發電機外殼上按圓周等分固定有一組與杠桿數量相同間距相等對應的受力臂，受力臂受力于阻力臂，阻力臂逐一撬起發電機外殼上的受力臂，發電機旋轉。

5、與現有發電機相比，本發明的優點在于：本發明的低能耗組合杠桿發電機能耗低無污染，結構簡單，適當設置支點位置加長動力臂獲取大的比值，起到低消耗高輸出的發電機機構，該低能耗組合杠桿發電機可獨立使用，用電量需求大可多臺并聯輸出構成一個完整的供電系統。

6、本發明的低能耗組合杠桿發電機工作穩定，不受外界氣候影響，結構簡單便于施工安裝，在城市內和居民區只要有滿足電動機工作的電源均可建立獨立的發電站，減少遠程輸電網絡的架設。

技術特征：

1.一種低能耗組合杠桿發電機，其特征在：它包括框架(1)，外轉子驅動電動機(2)，組合安裝兩根和兩根以上的組合杠桿機構(11)和外轉子發電機(8)。電動機(2)、組合杠桿機構(11)和發電機(8)都安裝在框架(1)內，所述框架(1)為鋼結構。

2.根據權利要求1所述的低能耗組合杠桿發電機其特征在于：外轉子驅動電動機(2)的兩頭伸的定子軸(17)安裝在框架(1)內，電動機(2)的電源線(5)由定子軸(17)一端孔內引入，電動機(2)轉子(16)外殼上按圓周等分固定有一組動力壓桿(18)，動力壓桿(18)的間距和數量與組合杠桿機構(11)的杠桿(6)相等，動力壓桿(18)出力給杠桿(6)的動力臂。

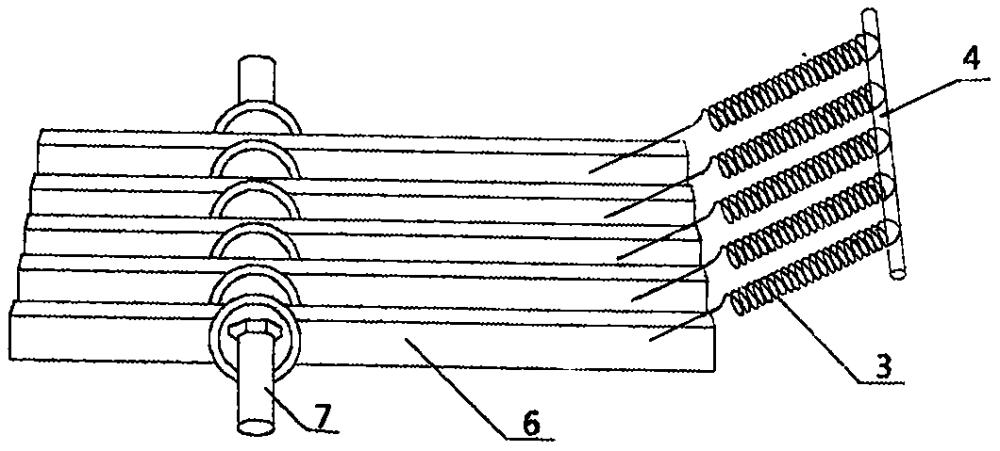

3.根據權利要求1和2所述的低能耗組合杠桿發電機其特征在于：所述組合杠桿機構(11)包括杠桿(6)、杠桿支點(7)、回位彈簧(3)和彈簧掛桿(4)，杠桿(6)平行組合排列，支點(7)設在組合排列杠桿(6)的同一水平線下面，杠桿(6)動力臂受力于動力壓桿(18)，杠桿(6)阻力臂撬起發電機(8)轉子(13)上的受力臂(10)。

4.根據權利要求1和3所述的低能耗組合杠桿發電機其特征在于：外轉子發電機(8)定子(14)兩頭伸的定子軸(12)安裝在框架(1)內與電動機(2)相對應的另一端，發電機(8)的電源輸出線(9)從兩頭伸的定子軸(12)一端出線孔(15)內引出，發電機(8)轉子(16)外殼上按圓周等分固定有一組受力臀(10)，受力臂(10)的數量和間距與組合杠桿機構(11)中的杠桿(6)根數相同間距相等，受力臂(10)受力于杠桿(6)的阻力臂。

技術總結
本發明公開了一種低能耗組合杠桿發電機，它包括框架、外轉子驅動電動機、組合安裝兩根和兩根以上的組合杠桿機構和外轉子發電機。電動機、組合杠桿機構和發電機都安裝在框架內，框架為鋼結構，電動機兩頭伸的定子軸安裝在框架內一端，電動機外殼上按圓周等分固定有一組動力壓桿，組合杠桿機構包括杠桿、支點、回位彈簧和彈簧掛桿，發電機兩頭伸的定子軸安裝在框架內另一端，發電機外殼上按圓周等分固定有一組受力臂。本發明的低能耗組合杠桿發電機生產簡便，無污染、易于施工，可單臺使用和多臺并聯輸出使用，在城市和居民區只要有滿足驅動電動機工作的電源均可建立獨立的供電站，不需架設遠程供電網絡。

技術研發人員：柳明智
受保護的技術使用者：柳明智
技術研發日：
技術公布日：2025/4/28
