本發明涉及馬達，特別是涉及一種使用展頻機制降低電磁干擾的馬達驅動器。

背景技術：

1、在電子設備中，風扇時常用于冷卻電子裝置內的處理器等其他發熱組件。傳統馬達驅動器通常以一固定頻率，來驅動風扇的馬達運轉。然而，傳統馬達驅動器長時間維持以同一頻率驅動馬達，使這個頻率上的電磁波能量不斷累積放大而形成高電磁波能量，在發射出去后，將干擾其他電路組件的運作。

技術實現思路

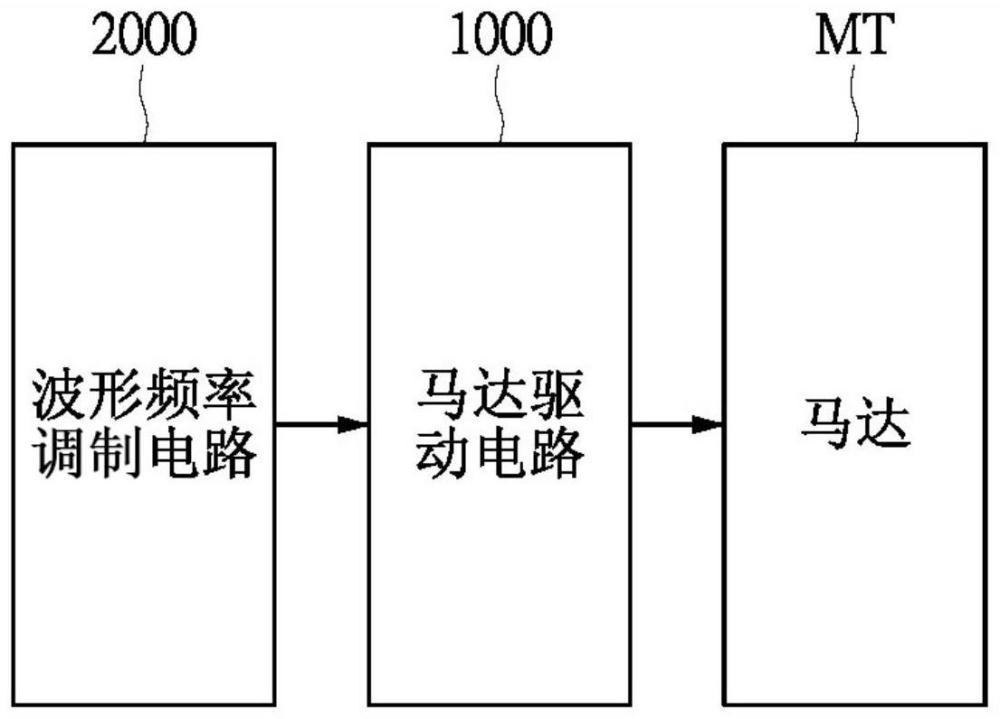

1、本發明針對現有技術的不足提供一種使用展頻機制降低電磁干擾的馬達驅動器。本發明的馬達驅動器包含波形頻率調制電路以及馬達驅動電路。所述波形頻率調制電路配置以在多個導通時間信號中的每一者內生成多個波形，輸出所述多個導通時間信號。所述馬達驅動電路連接所述波形頻率調制電路以及馬達。所述馬達驅動電路配置以依據從所述波形頻率調制電路接收到的所述多個導通時間信號，以驅動所述馬達。所述波形頻率調制電路將各所述導通時間信號的所述多個波形中至少部分數者的頻率調制至彼此不同，使所述馬達驅動器所發射出的電磁波能量被分散。

2、如上所述，本發明提供一種使用展頻機制降低電磁干擾的馬達驅動器。本發明的馬達驅動器使用展頻方式來降低電磁干擾(emi)，使輸出的信號的頻率被改變或分散，使頻率不過度集中，以防止同一頻率上的電磁波能量不斷累積放大后射出時干擾其他電路組件的運作。因此，在無需改善電路板上的電路組件和線路的配置，也無需在電路板上額外加裝磁珠(bead)或其他電磁抑制或消除組件以節省電路成本的條件下，本發明的馬達驅動器能夠防止生成高電磁波能量而干擾其他電路組件的運作。

3、為使能更進一步了解本發明的特征及技術內容，請參閱以下有關本發明的詳細說明與圖式，然而所提供的圖式僅用于提供參考與說明，并非用來對本發明加以限制。

技術特征：

1.一種使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述的使用展頻機制降低電磁干擾的馬達驅動器包含：

2.根據權利要求1所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述馬達驅動電路包含：

3.根據權利要求2所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述波形頻率調制電路包含：

4.根據權利要求3所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路設定多個參考斜率，將在多個時間區間中的同一所述時間區間內所生成的各所述第一波形信號的所述多個第一波形的斜率調制至同一所述參考斜率，將至少一所述時間區間內的所述多個第一波形的斜率調制至與另一所述時間區間內的所述多個第一波形的斜率不同。

5.根據權利要求3所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩控制電路包含：

6.根據權利要求5所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩控制電路還包含：

7.根據權利要求6所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路包含：

8.根據權利要求3所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述數字模擬轉換電路包含多個數字模擬轉換器，所述數字模擬轉換器包含第一數字模擬轉換器、第二數字模擬轉換器以及第三數字模擬轉換器，都連接所述信號生成器，配置以將從所述信號生成器分別接收到的所述多個第二波形信號轉換為模擬信號。

9.根據權利要求3所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述比較電路包含多個比較器，所述多個比較器的第一輸入端連接所述振蕩電路以分別接收所述多個第一波形信號，所述多個比較器的第二輸入端連接所述數字模擬轉換電路的輸出端以分別收到各具有所述多個第二波形的所述多個第二波形信號。

10.根據權利要求3所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述波形頻率調制電路包含：

11.根據權利要求10所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路在同一時間區間內連續生成的所述多個第一波形的振幅彼此相同，在上一時間區間內的所述多個第一波形的振幅與下一時間區間內的所述多個第一波形的振幅不同。

12.根據權利要求10所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述比較電路將所述多個第一波形的所述多個電壓與所述多個第二波形的所述多個電壓相互比較所生成的各所述導通時間信號的多個波形的占空比分別等于多個預設占空比。

13.根據權利要求12所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路將多個第一初始波形的振幅分別調制為等于所述多個第一參考振幅，調制后的所述多個第一初始波形分別作為所述多個第一波形，將多個第二初始波形的振幅分別調制為等于所述多個第二參考振幅，調制后的所述多個第二初始波形分別作為所述多個第二波形。

14.根據權利要求13所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述比較電路將所述多個第一初始波形的多個電壓與所述多個第二初始波形的多個電壓相互比較，以決定所述多個預設占空比。

15.根據權利要求10所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路生成的各所述第一波形信號的所述多個第一波形的每一者的上升波段為階梯狀，所述振蕩電路設定各所述第一波形信號的所述多個第一波形的上升波段的階梯數分別為多個參考上升階梯數，所述多個參考上升階梯數中至少部分數者彼此不同。

16.根據權利要求15所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路在逐漸建構各所述第一波形信號的各所述第一波形的上升波段的過程中，從一初始電壓開始建構多個階梯，直到目前建構的那一所述階梯的電壓到達此所述第一波形的所述第一參考振幅。

17.根據權利要求10所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路生成的各所述第一波形信號的所述多個第一波形的每一者的下降波段為階梯狀，所述振蕩電路設定各所述第一波形信號的所述多個第一波形的下降波段的階梯數分別為多個參考下降階梯數，所述多個參考下降階梯數中至少部分數者彼此不同。

18.根據權利要求17所述的使用展頻機制降低電磁干擾的馬達驅動器，其特征在于，所述振蕩電路在逐漸建構各所述第一波形信號的各所述第一波形的下降波段的過程中，從所述第一參考振幅開始建構多個階梯，直到目前建構的那一所述階梯的電壓到達一初始電壓。

技術總結
本發明公開一種使用展頻機制降低電磁干擾的馬達驅動器。本發明的馬達驅動器在多個導通時間信號中的每一者內生成多個波形，將各導通時間信號的多個波形中至少部分數者的頻率調制至彼此不同。本發明的馬達驅動器依據調制后的多個導通時間信號以驅動馬達。其結果為，本發明的馬達驅動器輸出的信號的頻率被改變或分散，以防止同一頻率上的電磁波能量不斷累積后射出后干擾其他電路組件的運作。

技術研發人員：蔡明融
受保護的技術使用者：茂達電子股份有限公司
技術研發日：
技術公布日：2025/4/28
