本技術涉及光伏發電，尤其是涉及一種光伏支架及發電裝置。

背景技術：

1、近年來，光伏發電越來越受到個人消費者的青睞，光伏支架的應用場景更多的也會涉及到個人居家陽臺、露臺、屋頂以及花園空地處。光伏支架為固定的結構，當不使用時，存在收納不便的問題。

2、綜上所述，如何便于光伏支架的收納是目前本領域技術人員亟待解決的問題。

技術實現思路

1、有鑒于此，本實用新型的第一個目的是提供一種光伏支架，以便于光伏支架的收納。

2、本實用新型的第二個目的是提供一種發電裝置。

3、為了實現上述第一個目的，本實用新型提供了如下方案：

4、一種光伏支架，包括：

5、用于支撐光伏組件的架體，所述架體包括頂部支撐件以及底部支撐件；

6、折疊裝置，所述折疊裝置的頂端與所述頂部支撐件連接，底端與所述底部支撐件連接，用于調節所述頂部支撐件與所述底部支撐件的間距，以折疊或者展開所述架體；

7、驅動裝置，所述驅動裝置安裝在所述架體上，且與所述折疊裝置傳動連接，以驅動所述折疊裝置折疊或者展開所述架體。

8、在一個具體的實施方案中，所述光伏支架還包括角度調節組件；

9、所述角度調節組件安裝在所述架體上，用于調節所述光伏組件的傾斜角度。

10、在另一個具體的實施方案中，所述角度調節組件包括：

11、固定斜撐，所述固定斜撐與所述頂部支撐件可轉動連接，用于固定所述光伏組件；

12、角度調節件，所述角度調節件用于隨著所述折疊裝置折疊或者展開來推動所述固定斜撐轉動，以調節所述光伏組件的角度。

13、在另一個具體的實施方案中，所述角度調節件的一端與所述底部支撐件連接，另一端能夠沿著所述固定斜撐的長度方向滑移。

14、在另一個具體的實施方案中，所述角度調節件與所述固定斜撐中，一者上設置有滑動凸起，另一者上設置有與所述滑動凸起滑動連接的滑槽；

15、或者，所述角度調節件與所述固定斜撐抵接。

16、在另一個具體的實施方案中，所述角度調節件與所述底部支撐件設置在同一支撐面內。

17、在另一個具體的實施方案中，所述折疊裝置包括可滑移斜撐；

18、所述可滑移斜撐的底端與所述底部支撐件可滑移連接，頂端與所述頂部支撐件可滑移連接；

19、所述可滑移斜撐與所述驅動裝置傳動連接。

20、在另一個具體的實施方案中，所述可滑移斜撐的個數至少為1個；

21、當所述可滑移斜撐的個數大于或者等于2個時，至少2個所述可滑移斜撐交叉形成x形鉸接。

22、在另一個具體的實施方案中，所述可滑移斜撐的頂端設置有與所述頂部支撐件滑動連接的第一滑動塊；

23、和/或，所述可滑移斜撐的底端設置有與所述底部支撐件滑動連接的第二滑動塊。

24、在另一個具體的實施方案中，所述驅動裝置包括驅動件；

25、所述驅動件安裝在所述頂部支撐件或者所述底部支撐件上，且所述驅動件的驅動端與所述可滑移斜撐傳動連接，用于驅動所述可滑移斜撐轉動，以調節所述頂部支撐件與所述底部支撐件之間的距離。

26、在另一個具體的實施方案中，所述頂部支撐件或者所述底部支撐件上安裝有絲杠，所述驅動件與所述絲杠傳動連接，用于驅動所述絲杠轉動，所述可滑移斜撐的頂端或者底端與所述絲杠通過絲杠螺母傳動連接。

27、根據本實用新型的各個實施方案可以根據需要任意組合，這些組合之后所得的實施方案也在本實用新型范圍內，是本實用新型具體實施方式的一部分。

28、本實用新型提供的光伏支架，通過折疊裝置帶動架體的頂部支撐件及底部支撐件相對運動，以調節頂部支撐件及底部支撐件之間的間距，從而實現架體的折疊或者展開，既方便了光伏支架的收納，同時也便于光伏支架的展開使用。此外，通過驅動裝置來驅動折疊裝置動作，降低了所需人工勞動強度，驅動裝置使得折疊裝置能夠保持在任一位置，從而使得頂部支撐件與底部支撐件保持對應的間距，實現了鎖止，無需再設置鎖止件進行鎖止，方便快捷。

29、為了實現上述第二個目的，本實用新型提供了如下方案：

30、一種發電裝置，包括光伏組件及如上述中任意一項所述的光伏支架；

31、所述光伏組件安裝在所述光伏支架上。

32、由于本實用新型提供的發電裝置包括上述任意一項中的光伏支架，因此，上述光伏支架所具有的有益效果均是本實用新型公開的發電裝置所包含的。

技術特征：

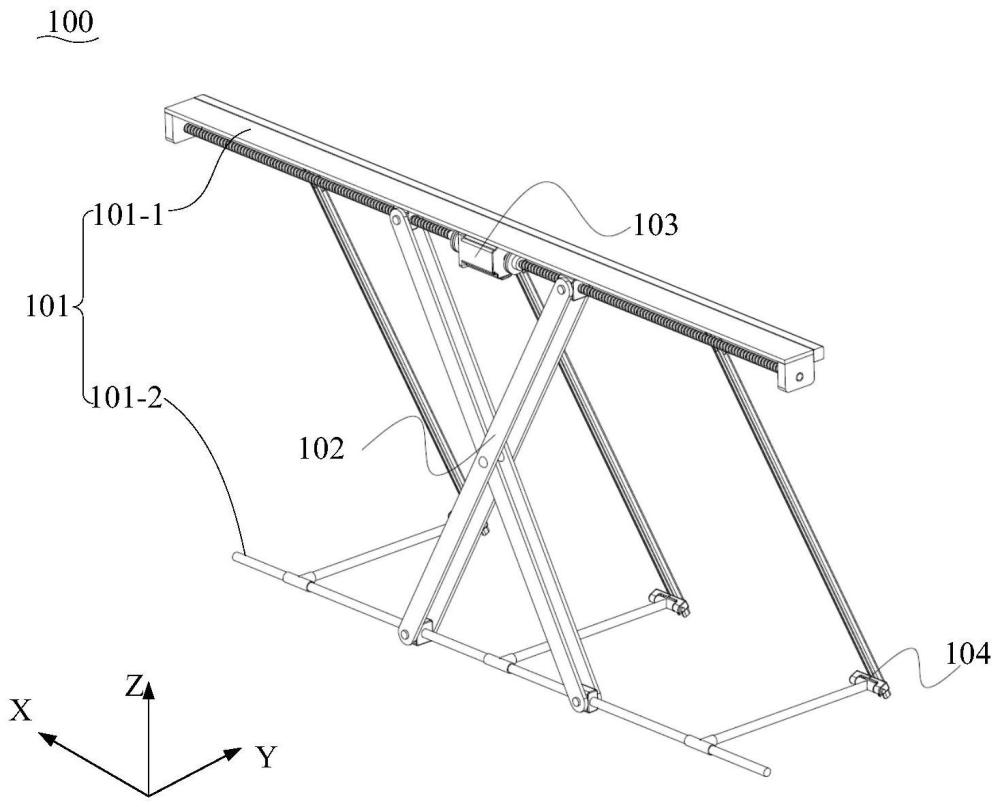

1.一種光伏支架(100)，其特征在于，包括：

2.根據權利要求1所述的光伏支架(100)，其特征在于，還包括角度調節組件(104)；

3.根據權利要求2所述的光伏支架(100)，其特征在于，所述角度調節組件(104)包括：

4.根據權利要求3所述的光伏支架(100)，其特征在于，所述角度調節件(104-2)的一端與所述底部支撐件(101-2)連接，另一端能夠沿著所述固定斜撐(104-1)的長度方向滑移。

5.根據權利要求4所述的光伏支架(100)，其特征在于，所述角度調節件(104-2)與所述固定斜撐(104-1)中，一者上設置有滑動凸起，另一者上設置有與所述滑動凸起滑動連接的滑槽；

6.根據權利要求3所述的光伏支架(100)，其特征在于，所述角度調節件(104-2)與所述底部支撐件(101-2)設置在同一支撐面內。

7.根據權利要求1-6中任意一項所述的光伏支架(100)，其特征在于，所述折疊裝置(102)包括可滑移斜撐(102-1)；

8.根據權利要求7所述的光伏支架(100)，其特征在于，所述可滑移斜撐(102-1)的個數至少為1個；

9.根據權利要求7所述的光伏支架(100)，其特征在于，所述可滑移斜撐(102-1)的頂端設置有與所述頂部支撐件(101-1)滑動連接的第一滑動塊；

10.根據權利要求7所述的光伏支架(100)，其特征在于，所述驅動裝置(103)包括驅動件(103-1)；

11.根據權利要求10所述的光伏支架(100)，其特征在于，所述頂部支撐件(101-1)或者所述底部支撐件(101-2)上安裝有絲杠(103-2)，所述驅動件(103-1)與所述絲杠(103-2)傳動連接，用于驅動所述絲杠(103-2)轉動，所述可滑移斜撐(102-1)的頂端或者底端與所述絲杠(103-2)通過絲杠螺母(103-3)傳動連接。

12.一種發電裝置(1000)，其特征在于，包括光伏組件(200)及如權利要求1-11中任意一項所述的光伏支架(100)；

技術總結
本技術公開了一種光伏支架及發電裝置，光伏支架包括：用于支撐光伏組件的架體，架體包括頂部支撐件以及底部支撐件；折疊裝置，折疊裝置的頂端與頂部支撐件連接，底端與底部支撐件連接，用于調節頂部支撐件與底部支撐件的間距，以折疊或者展開架體；驅動裝置，驅動裝置安裝在架體上，且與折疊裝置傳動連接，以驅動折疊裝置折疊或者展開架體。本技術提供的光伏支架，通過折疊裝置帶動架體的頂部支撐件及底部支撐件相對運動，以調節頂部支撐件及底部支撐件之間的間距，從而實現架體的折疊或者展開，既方便了光伏支架的收納，同時也便于光伏支架的展開使用。

技術研發人員：王超,陳威威,張躍火,孫志強,張彩霞,朱良兵
受保護的技術使用者：南京光獻科技有限公司
技術研發日：20240311
技術公布日：2025/4/28
