本技術涉及工作臺，具體涉及一種移動工作臺、與移動工作臺配合的轉運車和作業設備。

背景技術：

1、工作臺用于固定模具、工裝或物料，以便作業設備對模具、工裝或物料進行操作。常見的，在使用模具進行生產的過程中，模具往往需要固定在工作臺上，以便進行合模、拆模工作。例如，汽車ip裝飾板(一般又稱為儀表裝飾板，用于汽車內飾的裝飾作用)當前的主流工藝主要是在儀表臺表面覆合一層軟質材料，如皮革或者布料；可通過覆合工藝將皮料與骨架粘合在一起。ip裝飾板在生產制造中，主要由壓合設備借助工作臺上固定的模具(或工裝)實現軟質材料與骨架的壓合、保壓的操作。

2、作業設備可能涉及多道工序對模具、工裝或物料進行加工作業，現有技術中的工作臺無法轉運模具、工裝或物料至各個工序，影響作業的工作效率。

技術實現思路

1、本實用新型提供一種移動工作臺、與移動工作臺配合的轉運車和作業設備，以解決現有技術中的上述技術問題。

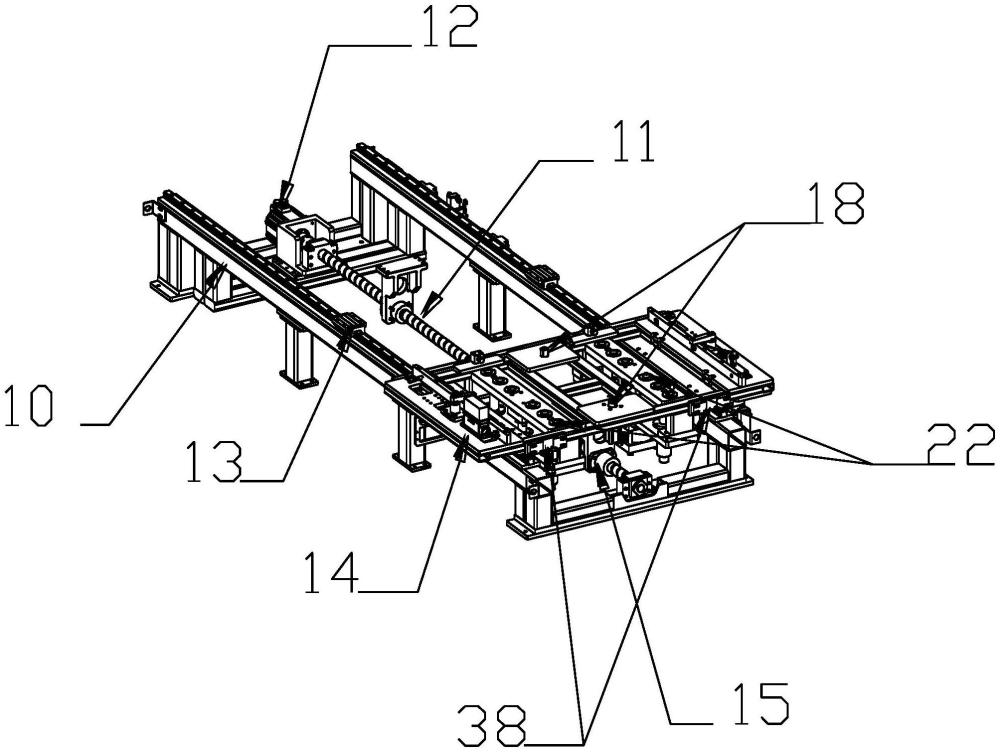

2、根據本實用新型的第一方面，一種實施例提供了一種移動工作臺，包括：

3、工作臺支架；

4、工作臺本體，滑動連接所述工作臺支架；

5、驅動機構，用于驅動所述工作臺本體沿工作臺支架的長度方向移動；和

6、工位鎖止機構，用于鎖止所述工作臺本體于預設位置；

7、其中，所述工作臺本體與所述工作臺支架之間設置導向機構，用于引導所述工作臺本體移動。

8、優選的，所述驅動機構包括滾珠絲桿驅動模塊、同步帶驅動模塊、鏈傳動驅動模塊、帶傳動驅動模塊或者齒輪齒條傳動驅動模塊；其中，所述滾珠絲桿驅動模塊包括：

9、滾珠絲桿，沿所述工作臺本體的移動路徑固定設置；和

10、絲桿螺母，連接所述工作臺本體；

11、且，所述滾珠絲桿的一端傳動連接第二伺服電機；所述滾珠絲桿與所述絲桿螺母傳動配合，所述滾珠絲桿用于驅動絲桿螺母移動中帶動工作臺本體同步移動。

12、優選的，所述工位鎖止機構包括：

13、第一鎖止塊，設于所述工作臺本體的移動路徑上，且對應于所述工作臺本體的預設位置；和

14、第一鎖止模塊，用于鎖止所述工作臺本體于預設位置的鎖止塊。

15、優選的，所述導向機構包括：

16、導軌，固定連接在所述工作臺支架上；和

17、滑塊，固定連接在所述工作臺本體上，并與所述導軌滑動配合。

18、優選的，所述工作臺本體的第一表面設置定位銷；所述定位銷插入模具、工裝或物料上的定位孔進行定位。

19、優選的，所述工作臺本體的側邊設置固定壓具，所述固定壓具用于壓緊固定工作臺本體上的模具、工裝或物料；所述固定壓具成對設置，所述工作臺本體的每一側邊均對應設置一固定壓具。

20、優選的，所述工作臺本體具有鏤空部分，所述鏤空部分中設有用于頂升工作臺本體上模具、工裝或物料的頂升機構；所述頂升機構包括：

21、頂升板，與所述鏤空部分配合；

22、安裝件，固定連接在所述工作臺本體的第一側面；和

23、頂升氣缸，固定連接在所述安裝件上；所述頂升氣缸用于驅動頂升板升降；

24、其中，所述頂升板的第一表面設置有多組旋轉件，多組所述旋轉件與所述模具、所述工裝或所述物料的底面形成滾動摩擦。

25、優選的，所述工作臺支架第一端的端部設置第二鎖止塊，所述第二鎖止塊用于鎖止位于所述移動工作臺端部的轉運車。

26、根據本實用新型的第一方面，一種實施例提供了一種轉運車，包括移動的轉運車本體；所述轉運車本體第一端的端部設置第二鎖止模塊；所述第二鎖止模塊與上述第二鎖止塊卡接，用于所述轉運車鎖定連接移動工作臺以與移動工作臺配合；所述轉運車用于轉運移動工作臺上的模具、工裝或物料。

27、根據本實用新型的第一方面，一種實施例提供了一種作業設備，包括：

28、上述任意一項所述的移動工作臺；

29、其中，所述移動工作臺上工作臺本體的移動路徑經過作業設備的至少兩個工位。

30、本實用新型的技術方案中，移動工作臺工作時，驅動機構驅動工作臺本體沿工作臺支架的長度方向移動；當工作臺本體移動至預設位置時，工位鎖止機構鎖止工作臺本體。此時，作業設備可對工作臺本體上的模具、工裝或物料進行作業。

31、其中，當預設位置設有多個時，預設位置與作業設備的工位相對應。工作臺本體可在多個工位之間移動進行作業，實現連續化生產，提高工作效率。

32、此外，轉運車可與移動工作臺進行配合，實現工作臺本體上模具、工裝或物料的更換；更換方便快捷，工作效率更佳。

技術特征：

1.一種移動工作臺，其特征在于，包括：

2.根據權利要求1所述的移動工作臺，其特征在于，所述驅動機構包括滾珠絲桿驅動模塊、同步帶驅動模塊、鏈傳動驅動模塊、帶傳動驅動模塊或者齒輪齒條傳動驅動模塊；其中，所述滾珠絲桿驅動模塊包括：

3.根據權利要求1所述的移動工作臺，其特征在于，所述工位鎖止機構包括：

4.根據權利要求1所述的移動工作臺，其特征在于，所述導向機構包括：

5.根據權利要求1所述的移動工作臺，其特征在于，所述工作臺本體的第一表面設置定位銷；所述定位銷插入模具、工裝或物料上的定位孔進行定位。

6.根據權利要求1所述的移動工作臺，其特征在于，所述工作臺本體的側邊設置固定壓具，所述固定壓具用于壓緊固定工作臺本體上的模具、工裝或物料；所述固定壓具成對設置，所述工作臺本體的每一側邊均對應設置一固定壓具。

7.根據權利要求1所述的移動工作臺，其特征在于，所述工作臺本體具有鏤空部分，所述鏤空部分中設有用于頂升工作臺本體上模具、工裝或物料的頂升機構；所述頂升機構包括：

8.根據權利要求1-7中任意一項所述的移動工作臺，其特征在于，所述工作臺支架第一端的端部設置第二鎖止塊，所述第二鎖止塊用于鎖止位于所述移動工作臺端部的轉運車。

9.一種轉運車，包括移動的轉運車本體；其特征在于，所述轉運車本體第一端的端部設置第二鎖止模塊；所述第二鎖止模塊與權利要求8中所述第二鎖止塊卡接，用于所述轉運車鎖定連接移動工作臺以與移動工作臺配合；所述轉運車用于轉運移動工作臺上的模具、工裝或物料。

10.一種作業設備，其特征在于，包括：

技術總結
本技術涉及工作臺技術領域，公開了一種移動工作臺、與移動工作臺配合的轉運車和作業設備。該移動工作臺中，工作臺本體滑動連接工作臺支架；驅動機構用于驅動工作臺本體沿工作臺支架的長度方向移動；工位鎖止機構用于鎖止工作臺本體于預設位置；其中，工作臺本體與工作臺支架之間設置導向機構，用于引導工作臺本體移動。該作業設備中，移動工作臺上工作臺本體的移動路徑經過作業設備的至少兩個工位。本技術的技術方案，工作臺本體可在多個工位之間移動進行作業，實現連續化生產，提高工作效率。轉運車可與移動工作臺進行配合，實現工作臺本體上模具、工裝或物料的更換，更換方便快捷，工作效率更佳。

技術研發人員：龍超祥
受保護的技術使用者：深圳市遠望工業自動化設備有限公司
技術研發日：20240424
技術公布日：2025/4/28
