本技術屬于電子設備，具體涉及一種功率器件的開關驅動電路、開關模組及電子設備。

背景技術：

1、隨著電子產品性能的不斷提升，在保證產品的穩定性前提下，對電子產品中的功率器件的開關頻率也具有更高要求。例如，在空調外機控制器的電路中，可以使用更高的控制頻率，以驅動功率器件具有更快的開關速度，從而可以減小電路中濾波電感和電容的尺寸，以節省空間和降低成本。并且，功率器件的高頻開關可以更快地響應負載變化，從而有效提高系統的動態性能。

2、其中，絕緣柵雙極型晶體管(insulated?gate?bipolar?transistor，igbt)是一種重要的功率器件，其開關頻率可以提高到60千赫茲。然而，較高的開關速度會帶來較大的電流變化率或電壓變化率，導致電路存在穩定性較差的問題。

技術實現思路

1、本技術實施例提供的一種功率器件的開關驅動電路、開關模組及電子設備，可以實現具有較高電路穩定性的功率器件的開關驅動電路。

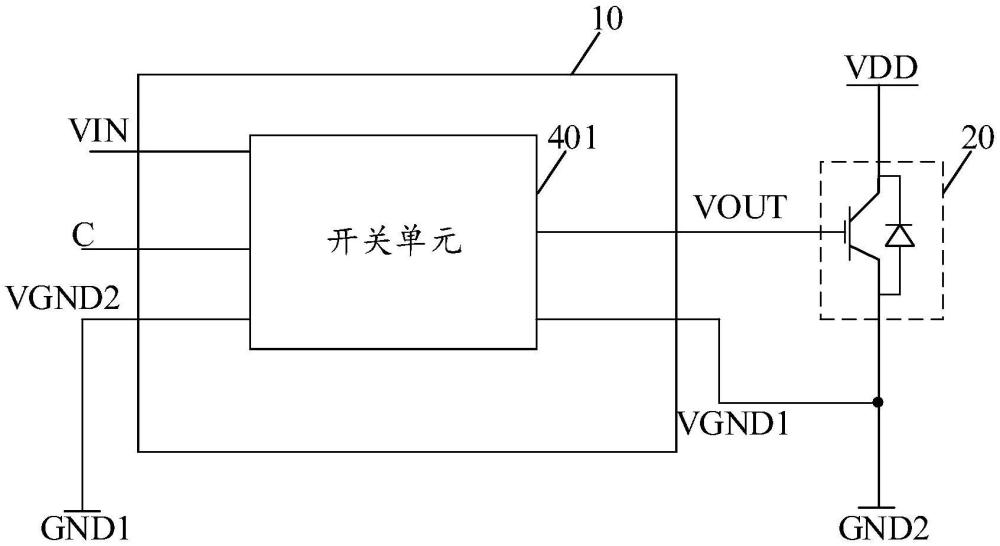

2、第一方面，提供一種功率器件的開關驅動電路，所述功率器件的開關驅動電路包括：驅動控制端、驅動輸入端、驅動輸出端、第一接地端、第二接地端和開關單元；

3、所述開關單元分別與所述驅動控制端、所述驅動輸入端、所述驅動輸出端、所述第一接地端和所述第二接地端連接，用于在所述驅動控制端提供的第一控制信號的控制下，連通所述驅動輸入端和所述驅動輸出端；在所述驅動控制端提供的第二控制信號的控制下，斷開所述驅動輸入端和所述驅動輸出端，連通所述驅動輸出端和所述第一接地端，以及斷開所述第一接地端和所述第二接地端，

4、其中，所述驅動輸入端用于提供功率器件的驅動電壓，所述驅動輸出端用于與所述功率器件連接，向所述功率器件輸出所述驅動電壓，所述第一接地端與所述功率器件所在電路的地連接，所述第二接地端直接接地。

5、可選地，所述開關單元包括：第一開關模塊和第二開關模塊；

6、所述第一開關模塊與所述驅動控制端、所述驅動輸入端、所述驅動輸出端和第一節點連接，用于在所述第一控制信號的控制下，連通所述驅動輸入端和所述驅動輸出端；在所述第二控制信號的控制下，斷開所述驅動輸入端和所述驅動輸出端，并連通所述驅動輸出端和所述第一節點；

7、所述第二開關模塊與所述驅動控制端、所述第一接地端、所述第二接地端和所述第一節點連接，用于在所述第二控制信號的控制下，連通所述第一節點和所述第一接地端，并斷開所述第一節點與所述第二接地端，所述第一節點為所述第一開關模塊和所述第二開關模塊的連通交點。

8、可選地，所述第一開關模塊包括：第一開關管和第二開關管；

9、所述第一開關管的控制端與所述驅動控制端連接，所述第一開關管的輸入端與所述驅動輸入端連接，所述第一開關管的輸出端與所述驅動輸出端連接，用于在所述第一控制信號的控制下導通，在所述第二控制信號的控制下關斷；

10、所述第二開關管的控制端與所述驅動控制端連接，所述第二開關管的輸入端與所述驅動輸出端連接，所述第二開關管的輸出端與所述第一節點連接，用于在所述第一控制信號的控制下關斷，在所述第二控制信號的控制下導通。

11、可選地，所述第二開關模塊包括：第三開關管和第四開關管；

12、所述第三開關管的控制端與所述驅動控制端連接，所述第三開關管的輸入端與所述第一節點連接，所述第三開關管的輸出端與所述第二接地端連接，所述第三開關管用于在所述第二控制信號的控制下關斷；

13、所述第四開關管的控制端與所述驅動控制端連接，所述第四開關管的輸入端與所述第一節點連接，所述第四開關管的輸出端與所述第一接地端連接，用于在所述第二控制信號的控制下導通。

14、可選地，所述第四開關管為具有體二極管的開關管；所述第三開關管用于在所述第一控制信號的控制下導通；所述第四開關管用于在所述第一控制信號的控制下關斷。

15、可選地，所述功率器件的開關驅動電路還包括：反相單元，所述反相單元用于將所述驅動控制端輸出的所述第一控制信號轉換為第二控制信號，或者，將所述驅動控制端輸出的第二控制信號轉換為第一控制信號；所述第一開關模塊包括：第一開關管和第二開關管；

16、所述第一開關管的控制端通過所述反相單元與所述驅動控制端連接，所述第一開關管的輸入端與所述驅動輸入端連接，所述第一開關管的輸出端與所述驅動輸出端連接，用于在所述驅動控制端提供的第一控制信號經轉換后的第二控制信號的控制下導通，在所述驅動控制端提供的第二控制信號經轉換后的第一控制信號的控制下關斷；

17、所述第二開關管的控制端與所述驅動控制端連接，所述第二開關管的輸入端與所述驅動輸出端連接，所述第二開關管的輸出端與所述第一節點連接，用于在所述驅動控制端提供的第一控制信號的控制下關斷，在所述驅動控制端提供的第二控制信號的控制下導通。

18、可選地，所述第二開關模塊包括：第三開關管和第四開關管；

19、所述第三開關管的控制端通過所述反相單元與所述驅動控制端連接，所述第三開關管的輸入端與所述第一節點連接，所述第三開關管的輸出端與所述第二接地端連接，所述第三開關管用于在所述驅動控制端提供的第二控制信號經轉換后的第一控制信號的控制下關斷；

20、所述第四開關管的控制端與所述驅動控制端連接，所述第四開關管的輸入端與所述第一節點連接，所述第四開關管的輸出端與所述第一接地端連接，用于在所述驅動控制端提供的第二控制信號的控制下導通。

21、可選地，所述功率器件的開關驅動電路還包括：比較器；

22、所述比較器與所述驅動控制端連接，用于對所述驅動控制端提供的信號進行濾波處理，保留所述驅動控制端提供的信號中位于預設范圍內的方波信號，所述驅動控制端提供的信號包括所述第一控制信號和所述第二控制信號。

23、可選地，所述功率器件的開關驅動電路還包括：邏輯芯片；

24、所述邏輯芯片與所述驅動輸入端、所述第二接地端和所述比較器連接，用于對所述比較器輸出的信號進行升壓處理，得到升壓后的信號。

25、第二方面，提供一種開關模組，所述升壓模組包括：功率器件，以及與所述功率器件連接的功率器件的開關驅動電路，該開關驅動電路為第一方面任一所述的功率器件的開關驅動電路。

26、可選地，所述升壓模組包括boost升壓電路，所述功率器件為所述boost升壓電路中的絕緣柵雙極型晶體管。

27、第三方面，提供一種電子設備，所述電子設備包括第一方面任一所述的功率器件的開關驅動電路，或者，電子設備包括第二方面任一所述的開關模組。

28、本技術實施例提供的功率器件的開關驅動電路、開關模組及電子設備，功率器件的開關驅動電路包括：驅動控制端、驅動輸入端、驅動輸出端、第一接地端、第二接地端和開關單元。其中，開關單元用于在驅動控制端提供的第一控制信號的控制下，連通驅動輸入端和驅動輸出端；在驅動控制端提供的第二控制信號的控制下，斷開驅動輸入端和驅動輸出端，連通驅動輸出端和第一接地端，以及斷開第一接地端和第二接地端。該技術方案中，開關單元可以在第一控制信號的控制下，連通驅動輸入端和驅動輸出端，以向功率器件傳輸驅動電壓，控制功率器件開啟。并且，開關單元可以在第二控制信號的控制下，斷開驅動輸入端和驅動輸出端，連通驅動輸出端和第一接地端，以使得功率器件經開啟后留存的電壓可以通過驅動輸出端和第一接地端導入功率器件所在電路的地。而且，由于開關單元在連通驅動輸出端和第一接地端的同時會斷開第一接地端和第二接地端。因此，功率器件所在電路的地電位因接收到功率器件的留存電壓而產生的變化，無法通過第一接地端和第二接地端影響到開關驅動電路的地電位，有效保障了開關驅動電路的地電位的穩定性，提升電路的穩定性。并且，本技術技術方案中開關驅動電路在控制功率器件開啟或斷開時，電路的驅動回路相對較短，而回路越短，電路的抗干擾能力越強。因而，本技術技術方案的開關驅動電路也一定程度上具有較強的抗干擾能力。
